ESP32 睡眠電流怎麼查？30V／3A 微安電表的五種應用

一塊 ESP32 感測板，程式已經呼叫睡眠，為什麼電池仍然很快耗盡？也許是開發板上的其他元件持續用電；也許問題只在喚醒後的某個工作步驟。與其只抄下一個待機數字，不如先想清楚要觀察哪條供電路徑、何時讀值、紀錄要交給誰。本文以 VMD-011533 30V／3A 自動量程微安直流電壓電流表為主角，從五個具體工作場景，說明如何把面板讀值變成可供排查與交接的資料。

先選工作方式：只想查一塊板的睡眠狀態，先從面板看穩定讀值；要找是哪條支路耗電，就分段量測；要讓治具或電腦自動讀取，才接 RS485。它量的是規格內的直流電壓、電流與功率，不會自行記錄到雲端，也不能替代高速電流分析儀或過流保護器。

開始前：把量測邊界畫在桌上

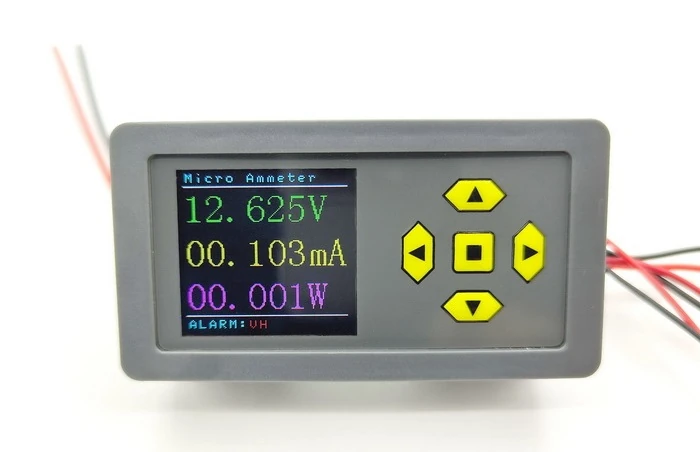

本款商品編號為 VMD-011533；被測電壓為 0.1～30 V DC，電流為 0～3 A DC，電表自身另需 7～24 V DC 供電。電流低於 3 mA 時自動切至微安檔，最小解析度為 1 μA。這代表顯示能分辨的刻度，不代表誤差只有 1 μA。商品資料標示的電壓與電流精度為 0.5% ±3 字，不能把微安刻度當成校正證書。

接線時，先關閉電源，依隨附接線圖辨明電表供電、被測回路及 RS485 端子；電流量測須讓被測支路的電流經過正確的量測路徑，不能把電流端隨意跨接在電源兩端。先確認啟動、充電、無線傳輸等所有狀態的最高電壓與電流都在範圍內，再通電。若峰值不明，先用合適儀器確認，不要把 3 A 當作可以短暫超過的額度。

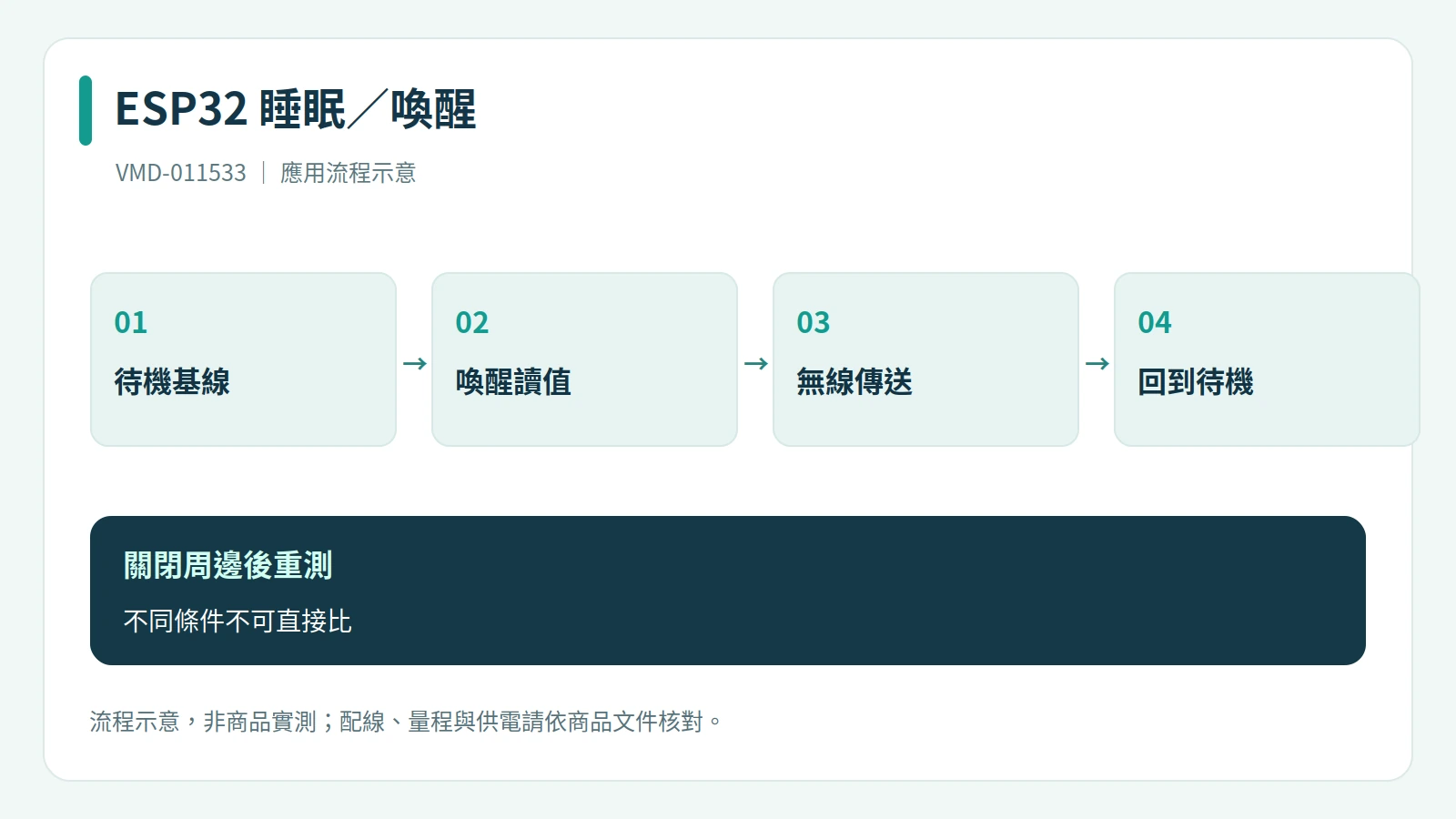

情境一：ESP32 睡眠／喚醒，找出「醒來後回不去」的時段

假設 ESP32 節點定時醒來，讀一次環境資料，傳送後再睡。先把供電條件、開發板型號、韌體版本與喚醒週期記在測試紀錄；在規格允許的直流供電路徑接入電表，觀察進入睡眠後是否回到相對穩定的基線。接著只改一個條件，例如停用某個外接模組或改變傳送流程，重做相同週期，對照回落時間及基線是否改變。

初次測試可以安排三輪：第一輪保留原始韌體與全部周邊，建立基準；第二輪只停用無線傳輸；第三輪恢復無線、暫停一個外接感測器。每輪都等到系統完成同樣次數的睡眠與喚醒，記錄「待機是否穩定、工作後是否回落」，而不是拿不同時間長度的單點數字相比。若停用某模組後基線改變，這只是值得追查的方向；仍要檢查供電拓樸與訊號腳位，才能判斷是否真的來自該模組。

如果量的是整塊開發板，讀值包含板上電源、指示燈及外接周邊，不能宣稱是 ESP32 晶片本體的睡眠電流。面板或定時輪詢適合觀察相對持續的狀態；短促的射頻脈衝、啟動尖峰可能落在讀取間隔之間。想驗證峰值、精確事件能量或電池續航，須另用時間解析度足夠的量測設備，並把各狀態時間及電池條件納入評估。這個案例的成果是縮小排查範圍，不是預先承諾某個實測微安數字。

情境二：感測板耗電異常，先整機、再拆支路

當韌體說已關閉感測器，整機待機電流卻沒有下降，可先在相同供電及程式條件下記錄「正常板」與「待查板」的穩定讀值。若差異確實存在，再依電路設計把感測器、通訊模組或外接負載分成可安全斷開的供電支路，逐一檢查。每次只改一個連接或設定，保留板號、時間、供電電壓與前後讀值，回頭才知道差異來自哪次修改。

不要為了找漏電而在通電中任意拔線；有共用電源或訊號回灌的電路，單純切開一條正電源線也未必隔離了整個模組。若看到異常，後續仍要用電路圖、韌體狀態與其他測試確認成因。VMD-011533 在這裡提供的是逐步定位的線索，不是能自動辨識壞零件的診斷機。

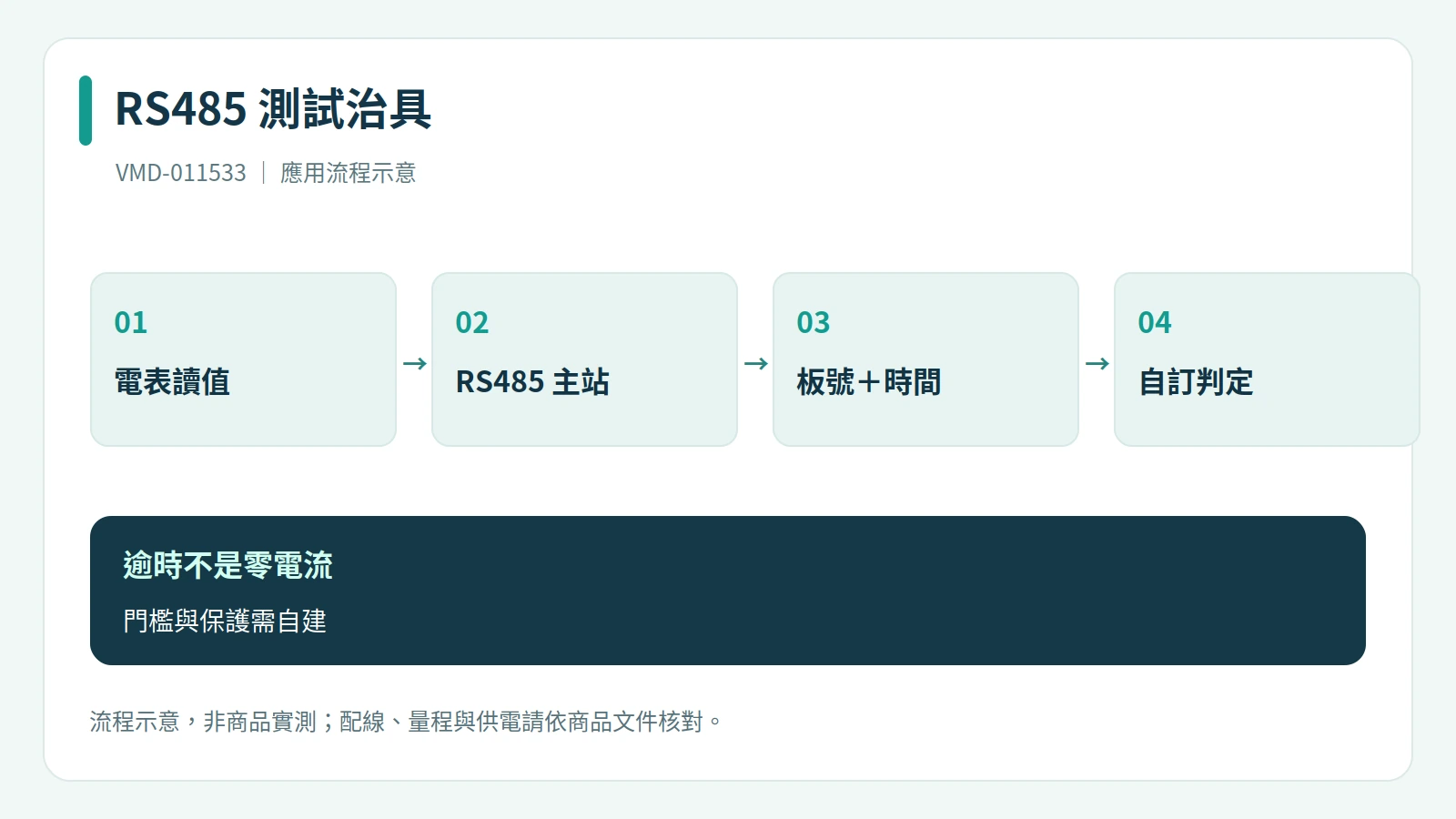

情境三：RS485 測試治具，讓每片板都有可追的讀值

治具要檢查小型直流板卡時，可把 VMD-011533 裝在測試面板上，由治具主站透過 RS485 Modbus RTU 讀取電壓、電流與功率。RS485 是有線通訊介面，Modbus RTU 是其上的讀值協定；治具仍需自行提供被測板電源、切換機構及判定程式。商品提供 Modbus 協議表與 Python、Arduino UNO、ESP32 讀值範例，但沒有內建對你的產品有效的 PASS／FAIL 標準。

建立流程時，先用已知工作狀態的板卡核對面板與主站數值；在測試紀錄寫入板號、韌體版本、測試階段及讀取成功與否，再根據產品設計訂出判定門檻。連不上時先查 A／B 配線、共地、站號、鮑率及序列埠，不要把逾時寫成「電流為零」。商品預設 9600 bps、8N1，站號可設 1～247；寫程式前仍須對照隨附協議表的暫存器、資料格式及比例，不能從相似電表複製位址。修改站號或鮑率前記下原值，避免治具突然找不到裝置。

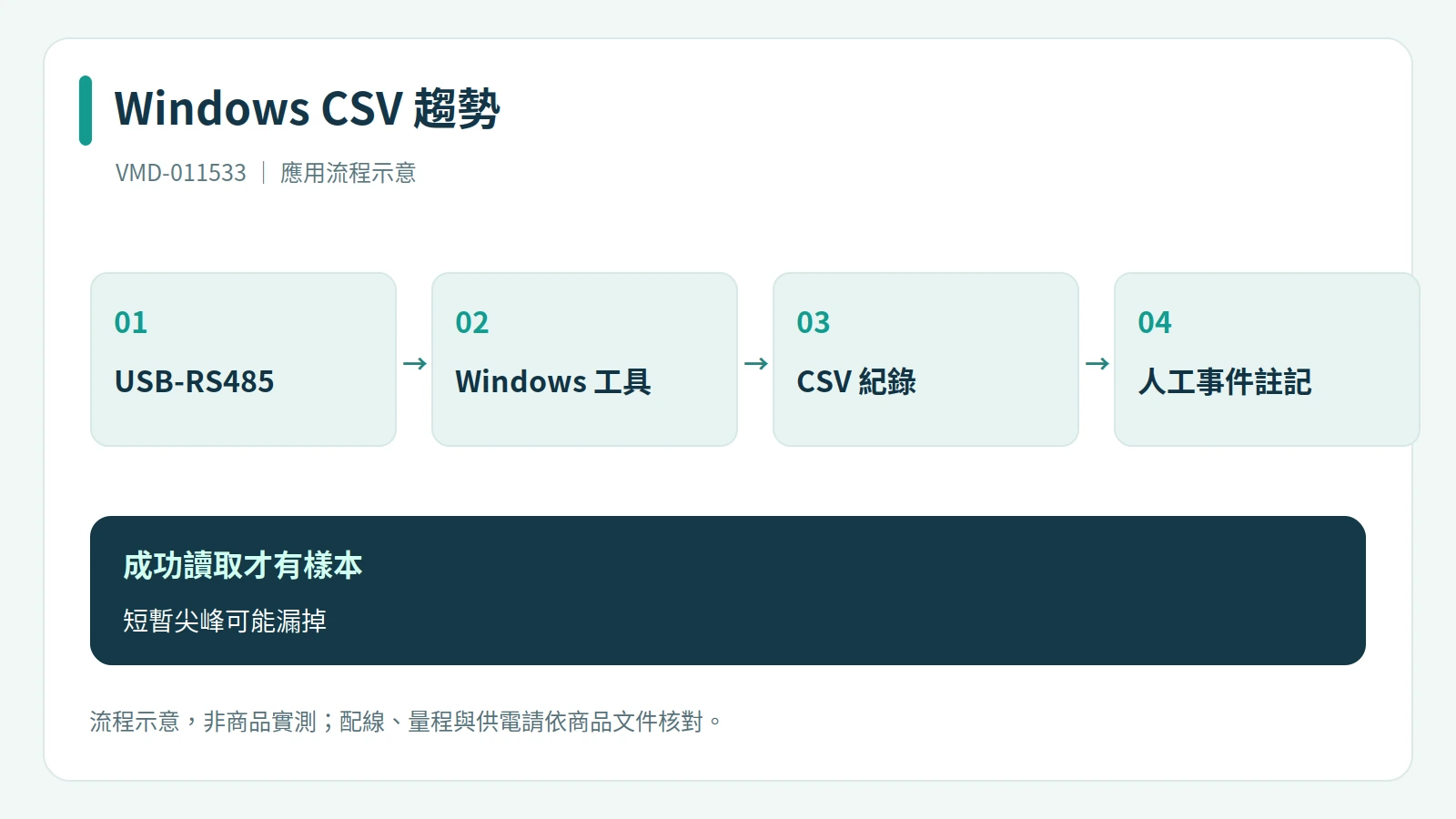

情境四：Windows CSV 趨勢，追一整段工作循環

不想先寫程式，可以用 USB-RS485 轉接器接 Windows 10／11 64-bit 電腦，再用商品提供的監測工具查看即時數值與曲線。工具可將時間、電壓、電流與功率保存為 UTF-8 BOM CSV；商品說明列出的預設是每秒一筆、每 24 小時分檔，取樣週期可於設定範圍內調整。開始前先確認電腦時間及序列埠，另留一份「何時換韌體、何時拔插周邊」的事件筆記。

隔天用試算表畫出電流趨勢，適合找出長時間維持的高耗電狀態、某次設定更動前後的差異。CSV 中一列是一次成功讀取，不是完整連續波形；電腦休眠、程式停止或通訊中斷，漏掉的時段不會自動補值。這套 GUI 一次連線一台設備，不要把它誤當多機集中資料庫。要比較兩輪測試，保留原始檔並核對相同的供電、負載、紀錄時間與版本。

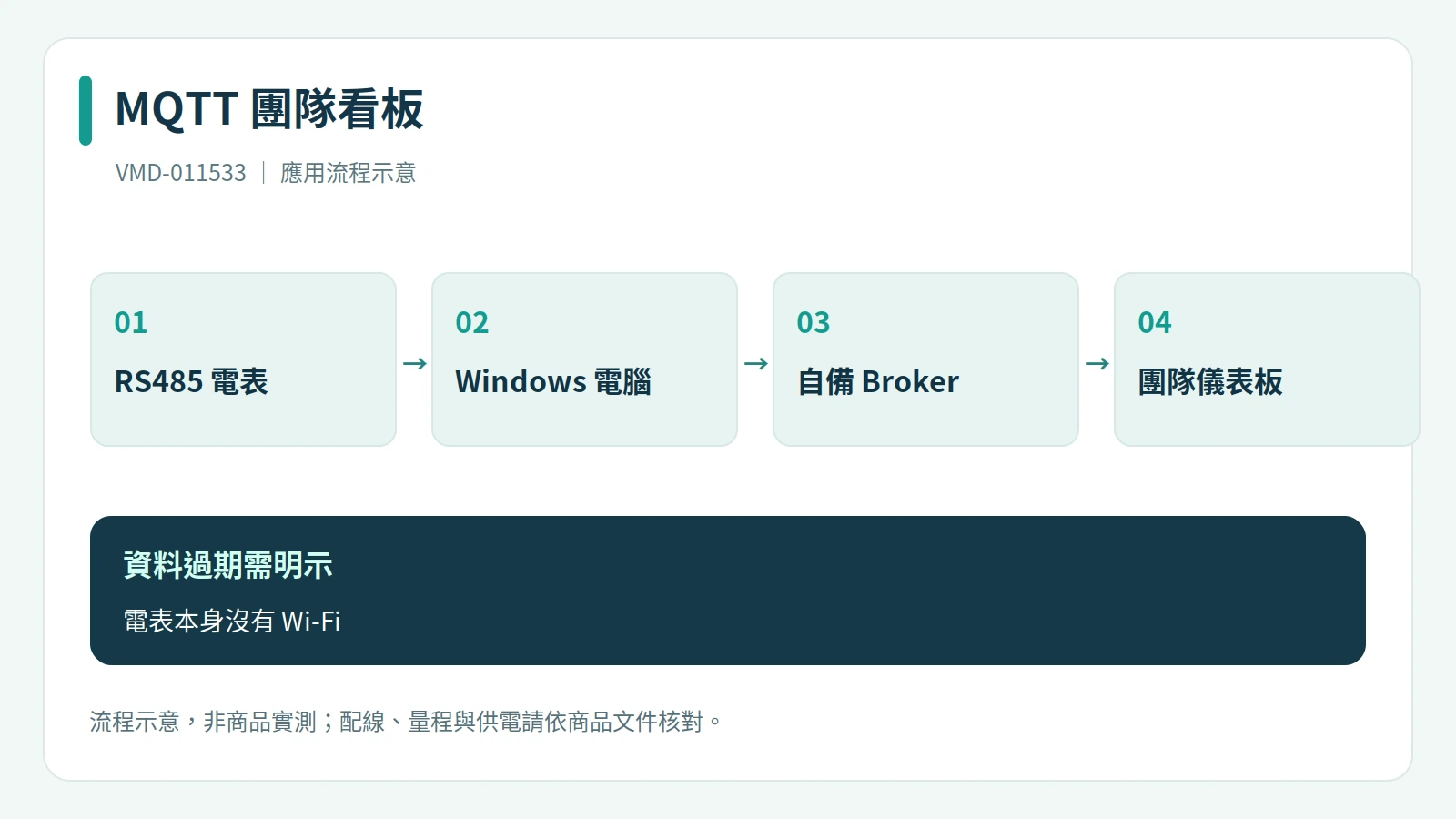

情境五：MQTT 儀表板，把桌上讀值交給團隊

如果團隊已有自己的 MQTT Broker，可讓持續運作的 Windows 電腦先從電表的 RS485 Modbus RTU 取得讀值，再由監測工具轉送到 Broker；看板與後續警示邏輯由自備系統設計。部署前確認電腦、USB-RS485 轉接器、網路與 Broker 都有人維護，並為離線或資料過期加上明顯狀態，免得舊數字被當成現在的電流。

電表本身沒有 Wi-Fi，也不會獨立發送 MQTT；把資料轉送到遠端，不等於產品具有雲端備援、離線補傳或安全停機功能。若要在產線或長期設備監控中使用，還須自行處理帳號權限、網路可用性、資料保存與故障告警。從桌上驗證到正式系統，先把責任邊界寫清楚，再決定是否採用專用閘道器或其他設備。

量測安全與採購前的最後確認

VMD-011533 不可直接量測市電，不可用於超過 30 V 或 3 A 的負載；商品未宣稱自動過流保護，也沒有足以把面板警報當作安全切斷裝置的完整輸出額定資料。切勿用警報取代保險絲、限流與合適的安全儀器。接線或改動支路前斷電，依商品文件確認端子與共地方式；較長的 RS485 線路需依現場拓樸處理雙絞線、終端與接地。量測與通訊迴路不應自行假設具有隔離能力。

USB-RS485 轉接器、外部電源、開發板、RS485 收發器與 MQTT Broker，不因上述情境出現就成為標準配件；請以實際出貨清單確認。若任一狀態可能超過本機量程，或你需要捕捉快速電流脈衝、做校正追溯或安全關斷，應先選擇符合該任務的儀器及保護設計。

常見問題

Q：看到 1 μA 解析度，就能證明 ESP32 睡眠電流準確到 1 μA 嗎？ 不能。解析度與準確度不同；整板讀值也包含其他板上元件。固定測試條件後，先用它比較前後狀態。

Q：不寫程式也能存檔嗎？ 可以。Windows 監測工具可連線、顯示曲線並存 CSV，但仍需相容電腦、轉接器及正確接線；單次 GUI 連線一台。

Q：Modbus 連線失敗，是不是電表量不到電流？ 不一定。先核對供電、A／B、共地、COM 埠、站號與鮑率。通訊失敗和零電流是兩件事。

Q：可以直接接上 Home Assistant 或讓電表自己上網嗎？ 電表提供的是 RS485 Modbus RTU；商品的 MQTT 路徑經由 Windows 電腦與自備 Broker。其他平台整合要由使用者另行設計、驗證，不能當作隨插即用承諾。

下一步：帶著測試條件選設備

先寫下待測設備的最高直流電壓、各狀態最大電流、要看穩態還是短暫尖峰，以及需要面板、CSV 或治具讀取。若範圍與目標吻合，可查看 VMD-011533 的商品規格、接線資料與供貨資訊；規劃治具時，也請先確認配件清單及隨附協議表。本文為應用設計示例，沒有宣稱已完成任何現場實測。
