工廠 RS485 一開變頻器就掉資料？先查干擾，再談隔離與四路分段

PLC 輪詢電表或感測器，平常都正常；馬達、變頻器或高頻設備運轉時，卻開始出現訊息檢查失敗、逾時或資料時有時無。這時不必先換掉全部設備：把錯誤分清楚、找到出問題的線段，再決定該改善走線、加隔離中繼，還是把多個支路拆開。

工廠常說「485 網路掉封包」，嚴格來說 RS485 是電氣傳輸介面；Modbus RTU 是常見的通訊規則，會以 CRC（訊息錯誤檢查碼）檢查收到的內容。只看到畫面數值不更新，還不能判定是電磁干擾；主站逾時、設備停電、參數不一致或位址重複，也可能讓資料消失。[3]

先看症狀：到底是哪一種「通訊不穩」？

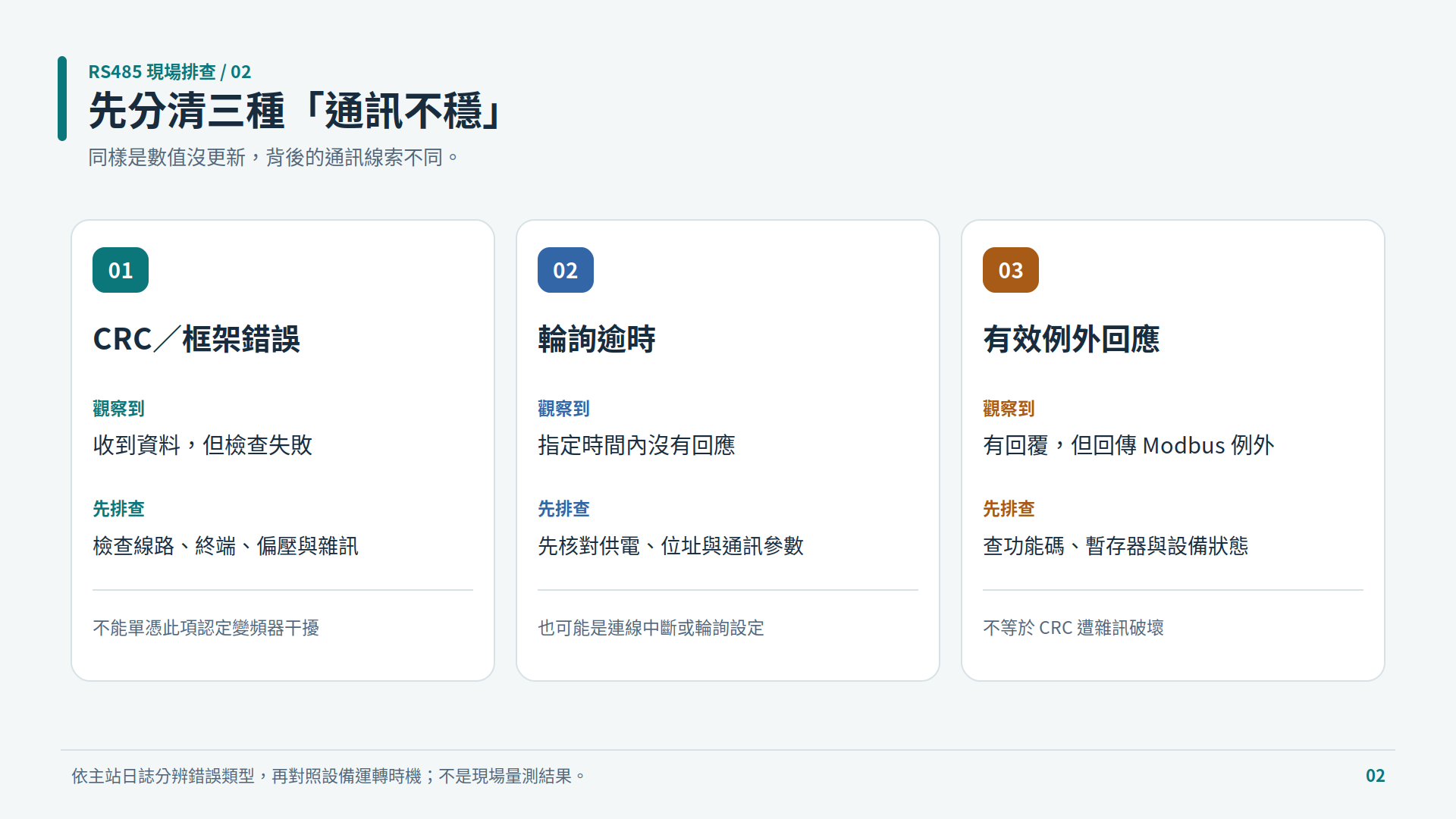

現場先記下哪個節點、何時出錯、變頻器或高頻設備當時是否動作，再對照主站或閘道器日誌。至少區分三種線索：

• CRC／框架錯誤：接收到資料，但訊息檢查失敗。這是傳輸品質的線索，仍需排查接線、線路兩端的終端電阻、讓閒置線路維持穩定狀態的偏壓，以及環境雜訊；不能單靠它證明一定是變頻器干擾。[3]
• 輪詢逾時、完全沒回應：可能是通訊中斷，也可能是設備沒有供電、錯誤位址、鮑率或同位設定不一致，甚至主站輪詢過密。先確認基本連線與參數，不要立刻歸因於雜訊。
• 有回應但為 Modbus 例外碼：對方收到請求且回覆了有效的錯誤訊息，應先檢查功能碼、暫存器位址與設備狀態；它不等於 CRC 被干擾破壞。[3]

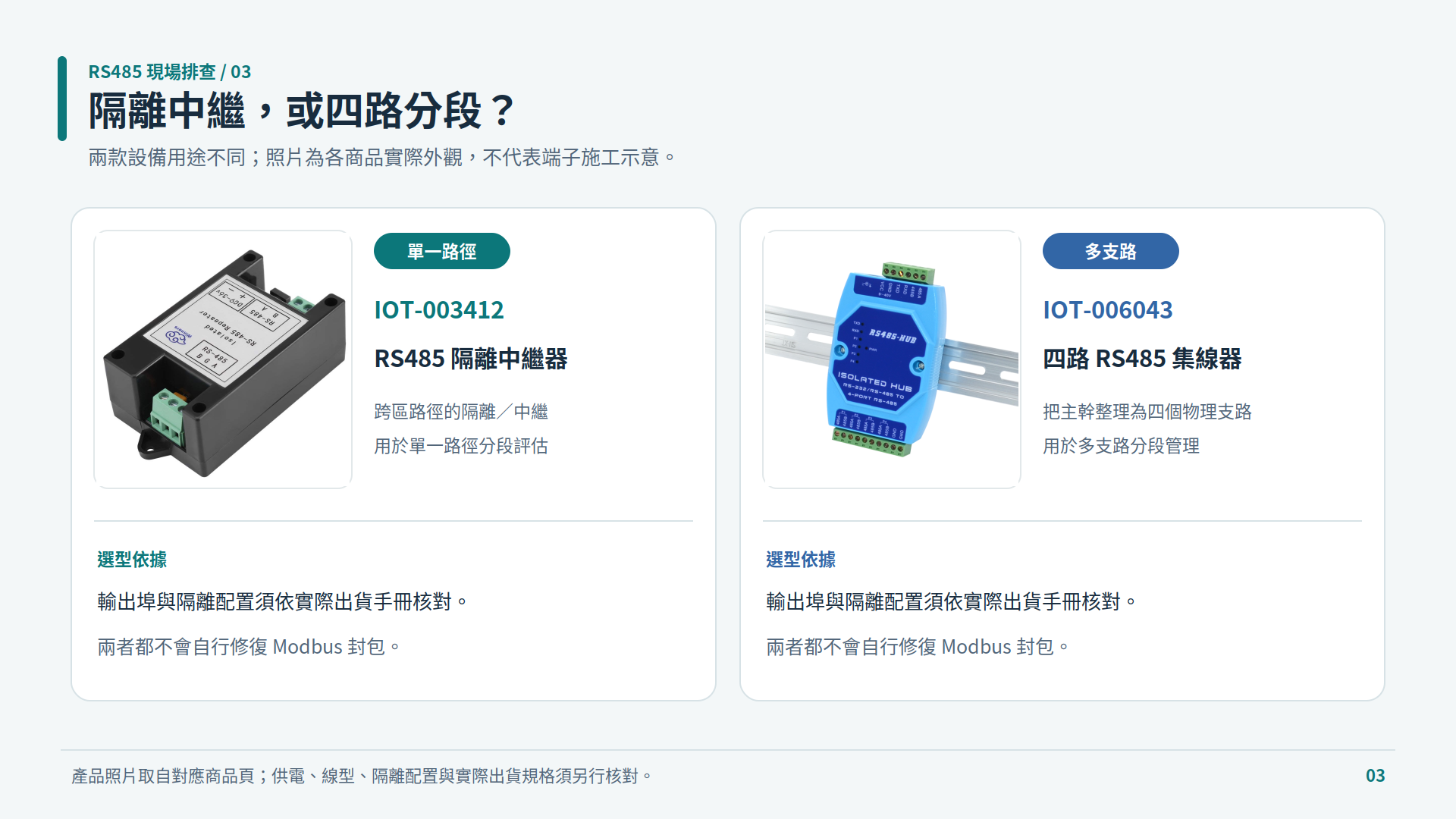

隔離中繼器與四路集線器：解決不同拓樸問題

如果問題出在跨控制櫃、跨設備區的同一條 RS485 路徑，可以評估 MODBUS 工業級 RS485 隔離器／RS485 中繼器（商品料號 IOT-003412）。產品頁將它定位為隔離、訊號再生與透明轉發的設備：讓兩側訊號路徑透過中繼分段，重點是管理跨區地電位差與單一路徑的傳輸環境，不是幫 Modbus「修好封包」。工廠變頻器與 PLC 之間的地電位差、接地迴路與快速暫態，確實是 RS485 隔離設計要處理的情境；是否適用仍以現場量測與規格核對為準。[1][4]

若原本把多台設備拉成好幾條長支線、每條又跨過不同區域，則可評估 工業級光電隔離型 485 4路集線器／RS485 分配器（商品料號 IOT-006043）。依商品名稱與外殼四路標示，可把它納入四支路配置的選型討論，方便分區排查；不要把它當成會辨識、篩選或修復 Modbus 封包的交換器。商品頁部分段落混入八路機型資訊，各埠是否分別電氣隔離、內建終端與偏壓，須核對實際出貨版本手冊後才能設計接線。[2]

如何搭配？ 主幹跨越變頻器區或不同控制櫃、又需要把多條設備支路分開管理時，可先評估在主幹的適當邊界使用隔離中繼，再由四路集線器規劃分支。這是選型與拓樸構想，不是可直接照抄的接線圖：電源、接線型式、實際 A／B 標示、隔離配置、各段終端／偏壓以及現場接地設計，都必須先依實際出貨版本、兩款手冊與現場設備核對。兩款商品不是必須同時購買，也不能保證組合後任何干擾都會消失。

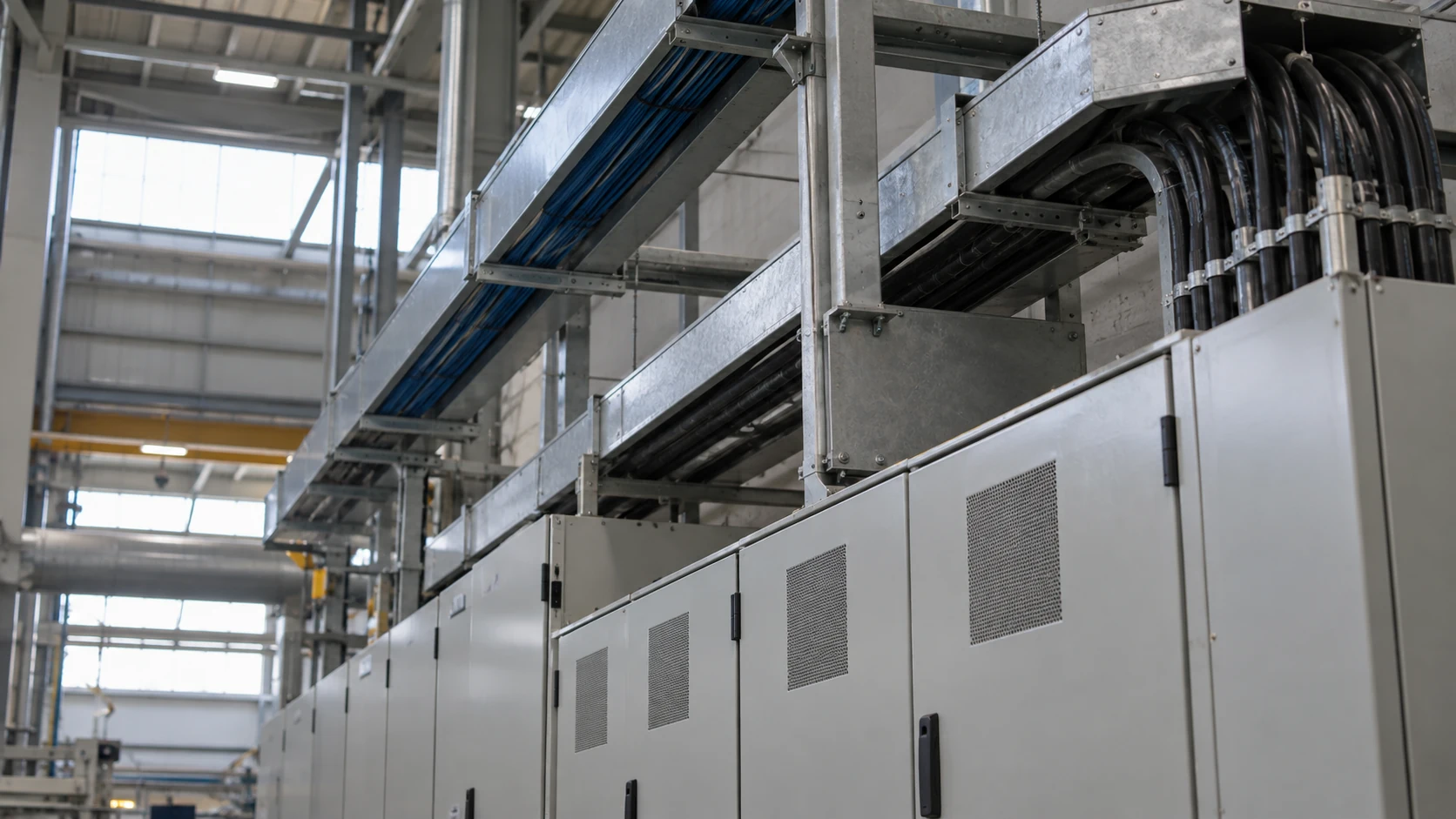

先處理源頭：動力線與 RS485 線怎麼走？

變頻器的開關動作及馬達動力線可能成為雜訊源。先盤點通訊線與動力線是否長距離並行、是否共用不適當線槽，以及屏蔽、接地和端子接觸是否符合現場設備手冊及電氣規範。電纜廠商的安裝資料建議盡量拉開易受干擾的儀控線與變頻器線，必要交會時以短距離、接近垂直方式處理；具體間距不能脫離線材、環境與設備條件直接套用。[6]

隔離能協助切斷指定路徑的直流導通與地迴路，但不能取代合適的走線、屏蔽、浪湧保護或 PE（保護接地）。不可為了「試試看」擅自拆除 PE、改接屏蔽或在帶電盤內換線；由合格人員停機、確認無電後依設計處理。[4][7]

分段後還要顧終端與偏壓

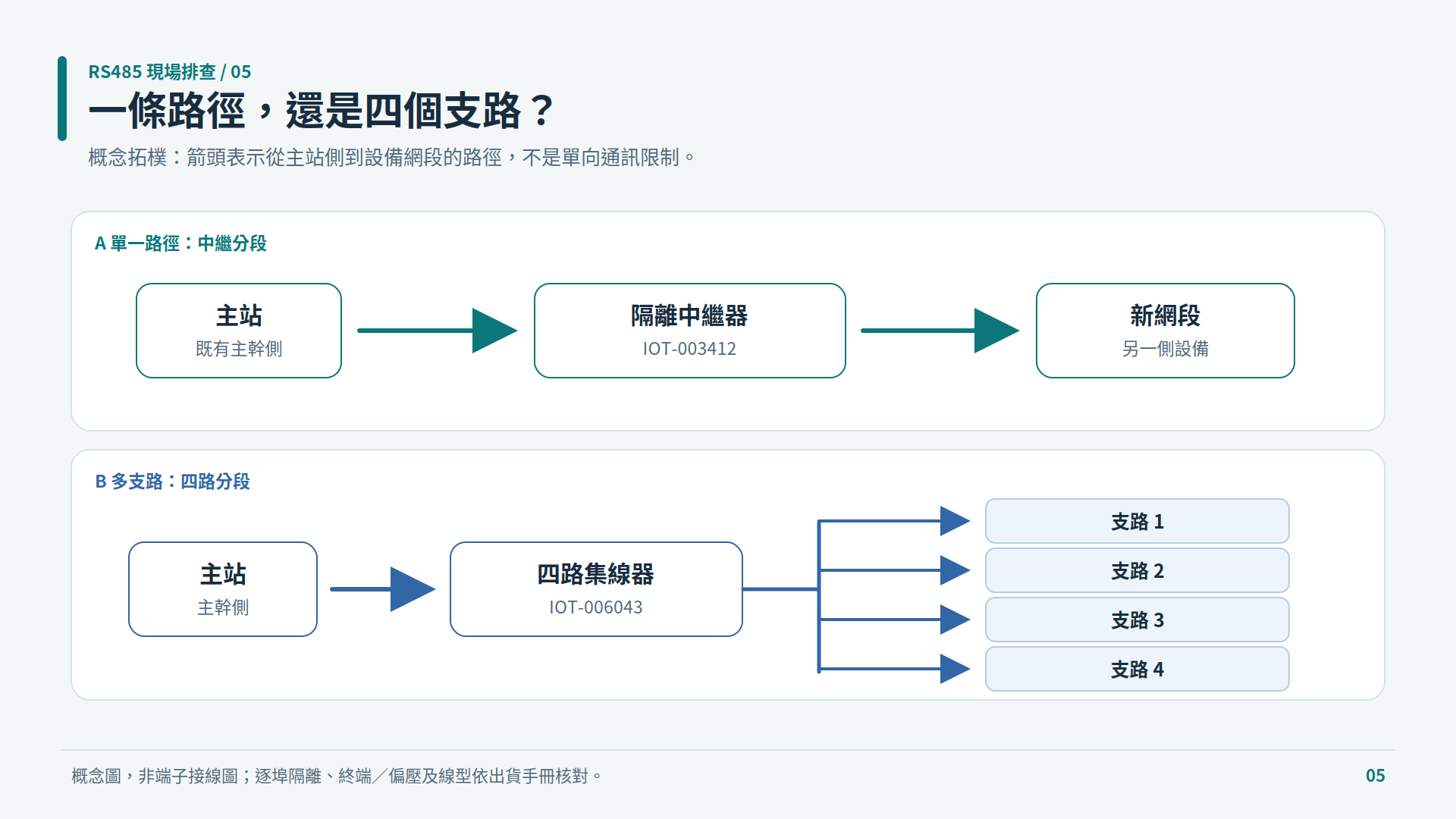

原本一條主幹塞進多條長支線，可能引入反射與管理困難。隔離中繼器把單一路徑分成新的電氣線段；四路集線器可用來規劃多支路拓樸，但不能只憑商品名稱推定每埠已獨立電氣隔離。概念上，經確認為獨立的電氣線段，才分別核對線纜、終端與空閒偏壓，不能把原主幹的兩個終端電阻一路照搬到所有支路。RS485 的終端通常位於各段主幹兩端；產品內建終端、偏壓及開關狀態須查實際版本，避免重複加裝。[3][5]

特別提醒： 透明轉發或物理分段不會自動解決兩個主站同時發話、重複從站位址、錯誤鮑率／同位、程式輪詢衝突或有效的 Modbus 例外回應。多主站或額外閘道器的系統要另做通訊架構設計，不能靠加一台集線器猜測它會仲裁。

現場可以怎麼做：一份可重複的排查順序

1. 固定觀察條件：記下受影響的設備、主站、通訊參數與變頻器／高頻設備動作時機；保存原始錯誤日誌，不只截一張正常畫面。
2. 先排除基本錯誤：核對設備供電、實際 A／B 端子標示、位址、鮑率、同位及主站輪詢設定；檢查端子鬆動、屏蔽與終端的原始配置。
3. 定位出問題的網段：比較停機與代表性運轉工況，確認是否只有特定區域或支線異常；必要時由合格人員按停機程序做分段排查。
4. 再選處置：線路受動力線耦合先改善走線與屏蔽；跨區地電位差或單一路徑傳輸問題再評估隔離中繼；多長支路難以管理則評估四路集線器。可依現場條件選一種或兩種，勿跳過根因確認。[4][6]

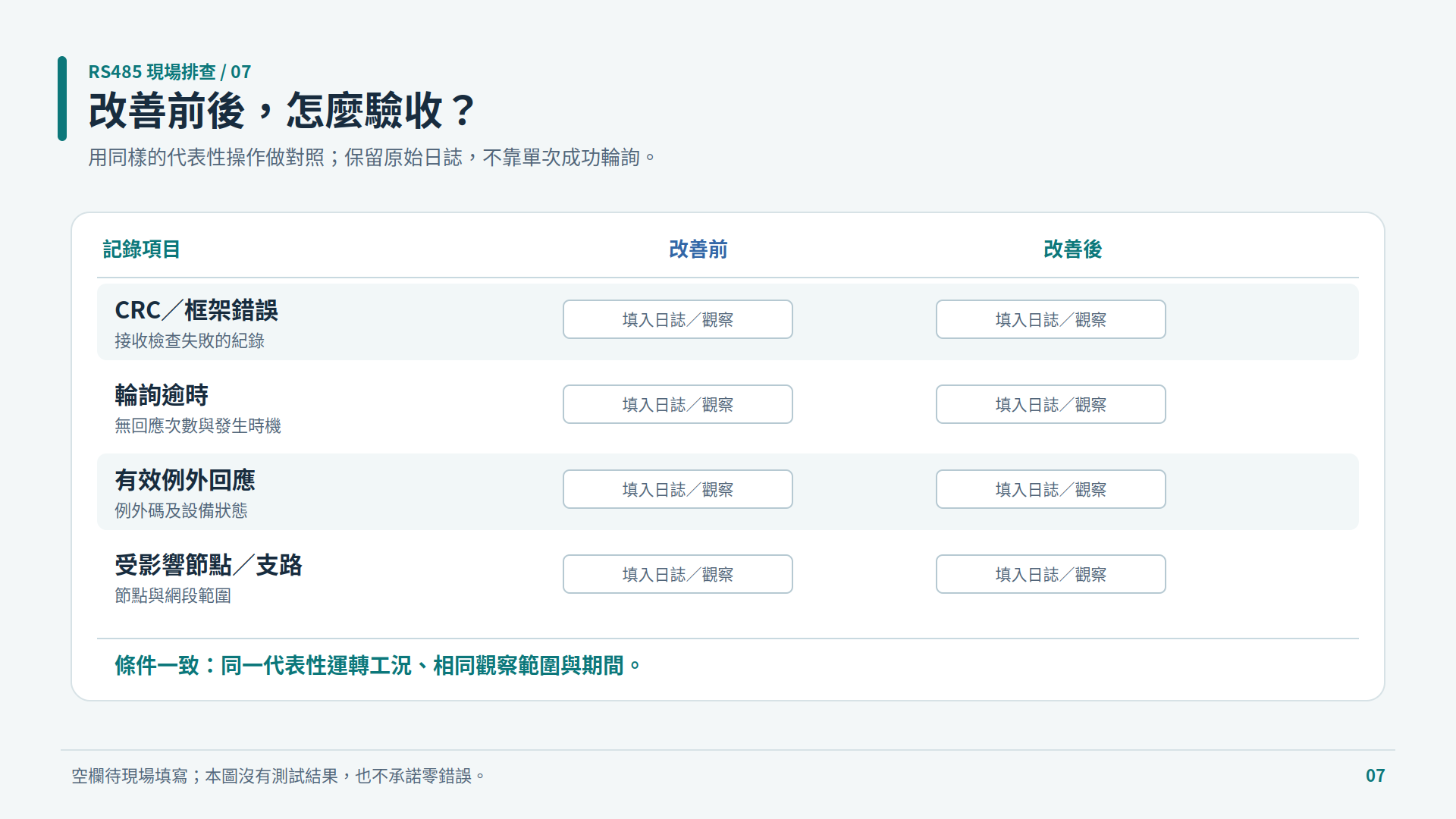

5. 最後做對照驗收：記錄改善前後同樣工況下的 CRC／框架錯誤、逾時、例外回應與受影響節點；比較代表性運轉週期，而非以一次讀到值便宣稱「零干擾」。

選型結論： IOT-003412 主要面向單一路徑的隔離／中繼需求，IOT-006043 面向多支路分段與管理。先把故障類型與現場電氣拓樸說清楚，才能知道是要改善走線、加隔離、整理支路，或根本先修改位址與輪詢設定。需選型時，提供主站與從站數量、通訊速率、線長／分支、供電、現有終端配置、錯誤日誌及變頻器運轉時機，比一句「485 會掉包」更容易得到對的方案。

本文的工廠生成圖片為情境示意，技術圖為概念拓樸；不是現場接線、儀器讀值或產品通過測試的證明。兩款商品頁的部分隔離、路數與距離敘述不一致，本文沒有據此宣稱精確數值，採購及施工請先確認出貨規格與手冊。

查證資料

[1] 台灣智能感測科技：MODBUS 工業級 RS485 隔離器／RS485 中繼器（IOT-003412）
[2] 台灣智能感測科技：工業級光電隔離型 485 4路集線器（IOT-006043）
[3] Modbus Organization, MODBUS over Serial Line Specification and Implementation Guide
[4] Texas Instruments, Robust Isolated RS-485 Enables New Industrial Applications
[5] Analog Devices, AN-960: RS-485/RS-422 Circuit Implementation Guide
[6] Belden, Choosing the Right Cable for Your Variable Frequency Drive (VFD) System
[7] Analog Devices, AN-1161: EMC Compliant RS-485 Communication Networks
