電池感測器不必整天開著：SparkFun TPL5110 低功耗電源計時器的應用與選購指南

田裡的感測器每隔一段時間才需要回報一次，放在倉庫的溫溼度記錄器也不必一直連著網路。資料明明只花幾秒鐘就能讀完，電池卻仍在其餘時間供應整塊開發板。有時候，最先該處理的不是電池太小，而是設備一直沒有真正關機。

SparkFun Nano Power Timer－TPL5110 就是為這種工作方式準備的小板。它留在電源前端計時，到了設定間隔才讓後方設備上電；微控制器完成量測、存檔或傳輸後，再送出 DONE 訊號，讓計時器切斷受控電源。[1][2]

對台灣智能感測科技的讀者來說，它最值得研究的用途，是那些「可以停一段時間，再上電做一次工作」的電池專案。土壤與環境觀測、無線回報、離線記錄，都是很好的起點。若設備必須隨時接收指令、即時告警，或感測器需要長時間維持穩定，則要用另一種供電策略。

先認識它在系統裡的位置

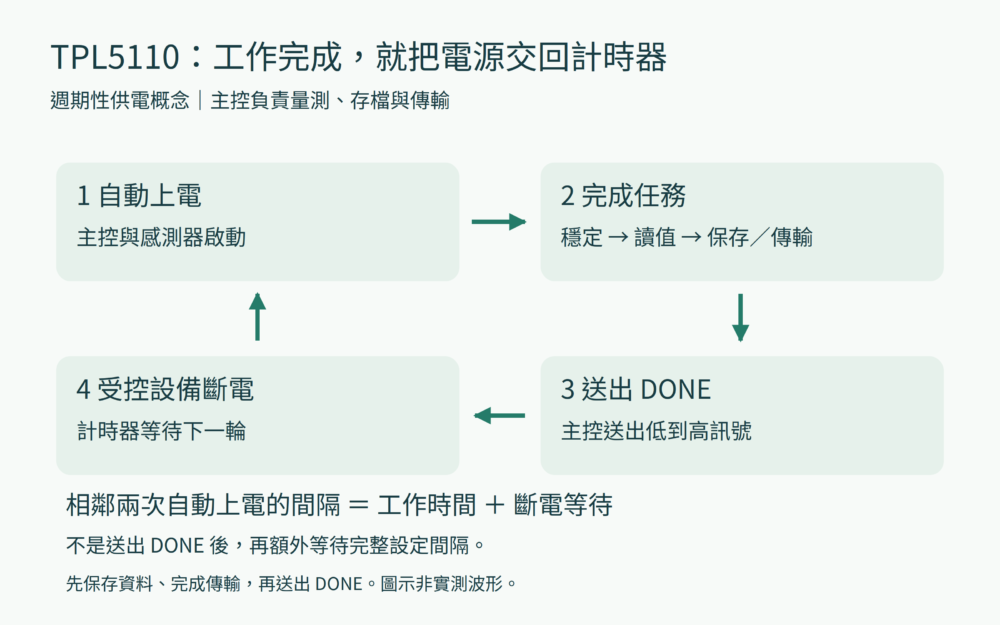

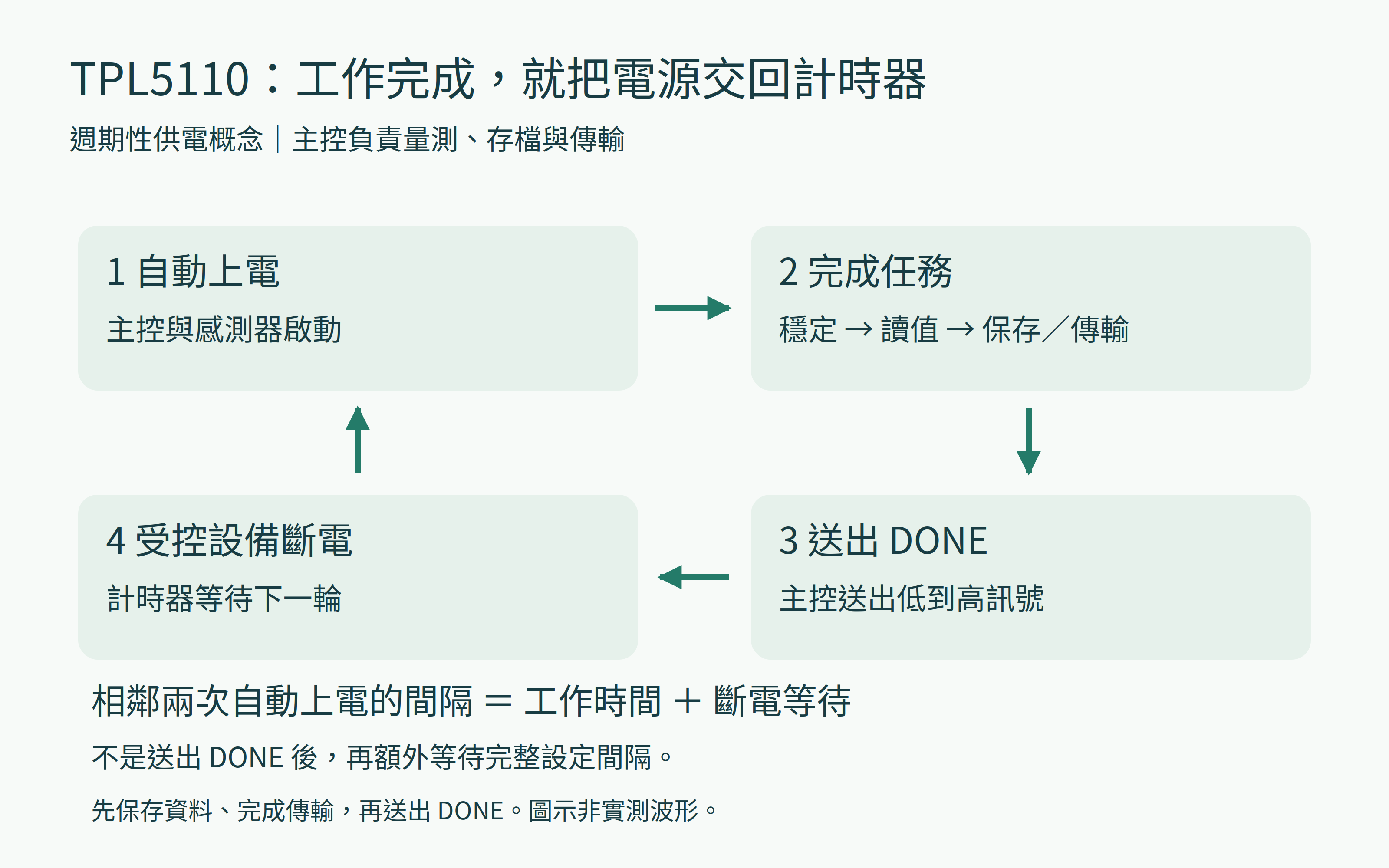

你可以把基本工作順序想成：

電池供電 → TPL5110 等待 → 主控與感測器上電 → 完成任務 → 主控送出 DONE → 受控設備斷電。

它負責的是供電節奏。讀感測器、連網、寫入資料與判斷是否完成，仍由你的主控程式處理。TPL5110 本身沒有 Wi-Fi、藍牙或 LoRa，也不會替你把資料送進 Home Assistant 或 ThingsBoard。要接平台，仍需搭配相應的主控、通訊方式與程式。

SparkFun 這款板子使用六段 DIP 撥碼開關選擇電阻。五個預裝的單一設定分別對應約 30 秒、1 分鐘、30 分鐘、1 小時與 2 小時；還可以組合開關，或使用第六段的自訂電阻位置，選擇其他間隔。換設定之後，要讓計時器重新上電，才會重新讀取電阻。[2]

官方列出的計時範圍是 100 毫秒到 2 小時，但要設定最短間隔等其他時間，需搭配對應的電阻配置，不能理解成撥一下原有開關就能任選所有秒數。它也不是日曆時鐘，不能單靠這塊板就設定每天早上某個時刻開機。[1][3]

把它放進農地感測節點，比放進灌溉控制器更合適

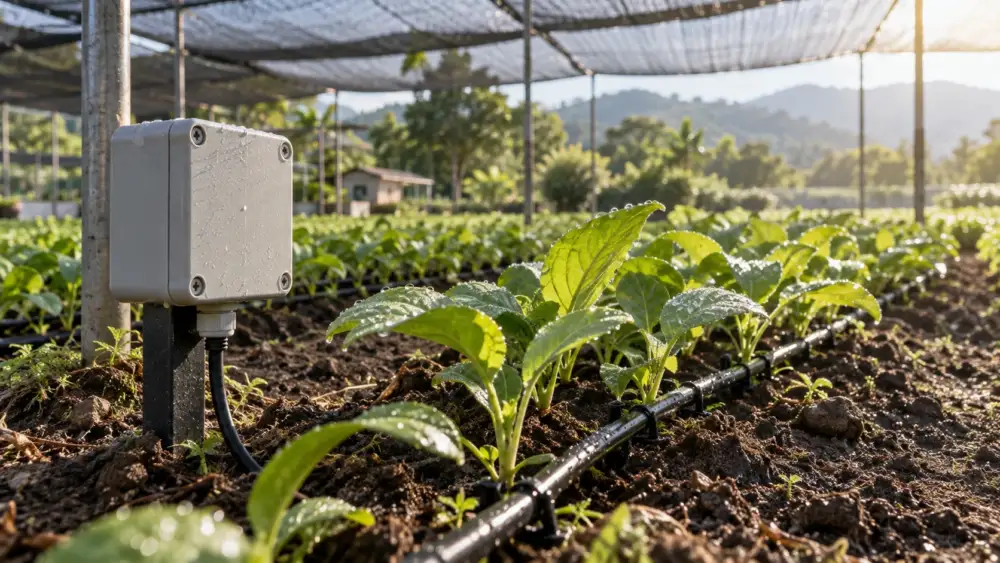

小面積農地、苗圃與盆栽實驗，常常先需要回答幾個簡單問題：土壤何時變乾？遮陰區和日曬區差多少？雨後多久回到原來的狀態？這些觀測可以從定期間隔取樣開始，不一定要讓整個節點全天運作。

例如，在感測點安排一個低壓主控、一支適合間歇供電的土壤感測器，以及所需的無線模組。每次上電後，先等感測器穩定，再讀取資料、檢查是否合理，完成傳輸後送出 DONE。若平常只是等待下一筆資料，切斷這段等待期間的供電，就有機會減少不必要的耗電。

這裡真正值得省下來的，是跑到田裡換電池的次數。能不能省到有感，要看原本節點的待機電流、每次工作時間與通訊耗能。先量出整個節點的耗電，才能估計電池多久需要更換。

也要分開看「觀測」和「控制」。TPL5110 適合協助週期性取得土壤或環境資料，不宜直接負責水泵、電磁閥的安全控制。澆水設備需要的供電、負載驅動、防乾轉與故障處理，都得另外設計。這塊低壓小板也沒有戶外防水外殼，現場仍需做好防雨、接頭與電池保護。

倉儲與設備旁的定期記錄，可以先從少拉一條線開始

有些倉庫、展示空間或設備角落沒有方便的插座。為了記錄溫溼度，重新拉線可能比感測器本身更麻煩。若目的是觀察趨勢，而非隨時抓住每一次瞬間異常，電池節點就有研究價值。

TPL5110 可以定時啟動記錄器，讓它完成一次讀取與回報。資料仍可以由主控送到既有平台，只是節點不會一直在線。平台端要知道它的預期回報間隔，避免把正常斷電等待誤判為連線故障。

這種架構適合補充現有有線系統，或先做一段觀測，再決定是否永久佈線。若用途是即時超溫告警或冷鏈紀錄，先確認取樣間隔是否足以掌握異常，以及節點斷電期間是否會漏掉必要資料；用於合規或安全監測時，還需核對相應要求。

選用感測器時，還要注意每次重新上電多久才有可用讀值。溫溼度、氣體與粒子感測器的工作方式不同，不能把它們一律當成開機就能讀。等待穩定的時間，應放進整個節點的耗電預算。

無線節點能省多少，常常取決於重新連線的時間

把 TPL5110 搭配微控制器和無線模組，是很容易理解的應用：平常斷電，到了時間才醒來傳一筆。但 Wi-Fi、LoRa 或其他無線方式，每次重新啟動的代價並不相同。

假如節點上電後能迅速讀取感測器、完成短訊息傳輸，然後關機，這種工作方式很適合評估。反過來說，若每次都花很久搜尋網路、建立連線或重新加入網路，啟動期間消耗的能量可能抵銷部分待機節省。

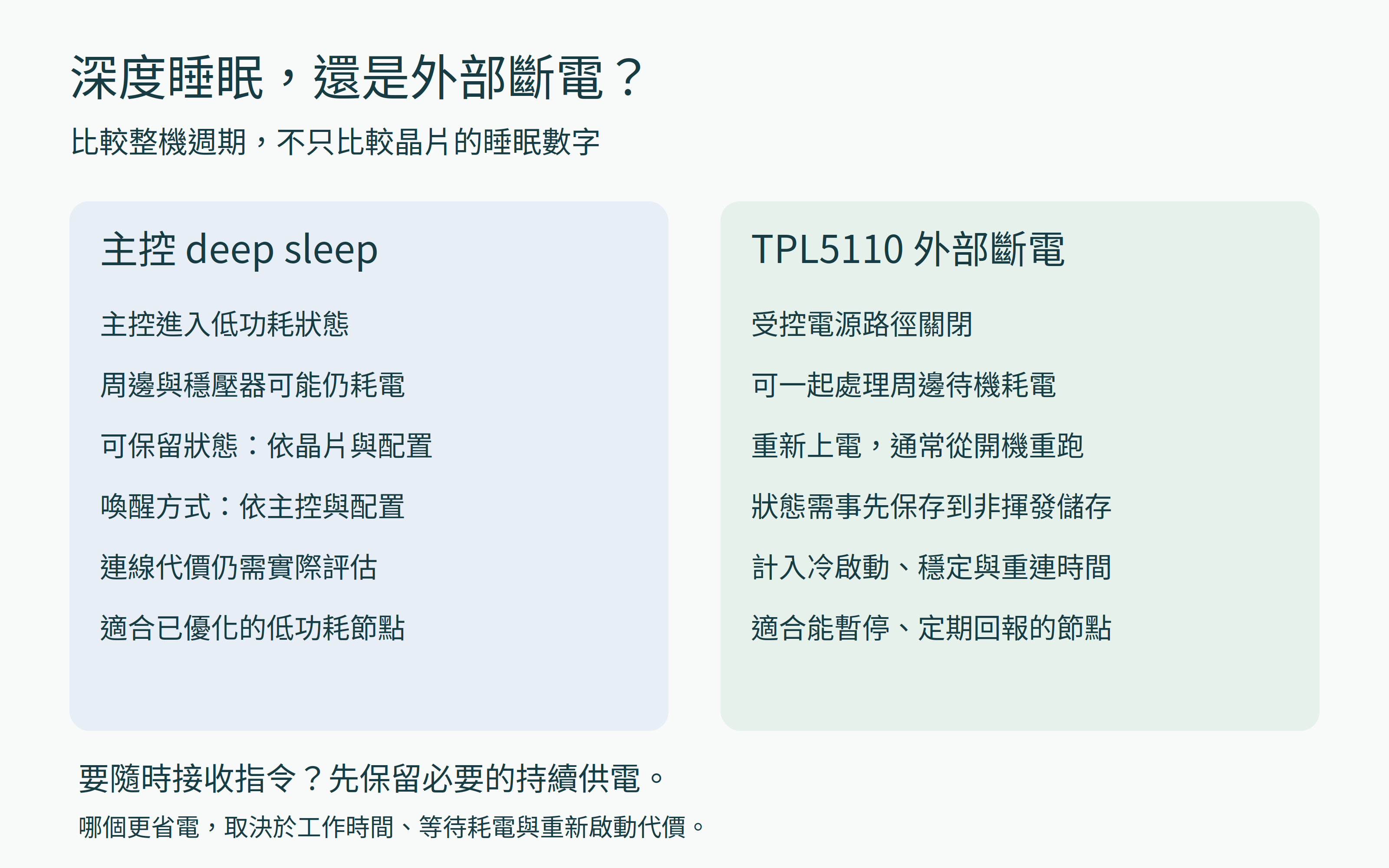

ESP32 專案尤其值得比較兩條路：主控自己的 deep sleep，以及外部切斷電源。前者是晶片進入低功耗狀態，後者則讓受控電源路徑真正關閉。外部斷電可以一起處理主控以外的周邊待機耗電；但重新上電時，程式通常要從開機流程重跑，記憶體中的狀態也不能照原樣保留。

因此，不能只拿 ESP32 晶片的睡眠數字，和 TPL5110 的晶片數字比較。你真正要量的是整塊開發板、周邊、穩壓器與通訊流程。若已經有設計良好的低功耗節點，保留睡眠狀態可能比較划算；若現有板子在等待期間仍吃掉不少電，外部定時斷電就值得試。

對於需要隨時接收遠端指令的設備，完全斷電也代表暫時無法接收。這是週期性回報節點與常在線設備的差別，應在選購前先想清楚。

沒有網路，也可以做離線資料記錄

山區、短期田間試驗或教學觀測，不一定要每一筆資料都立刻上傳。另一種做法是定時開機，把讀值存到儲存裝置，結束後帶回來整理。

TPL5110 在這裡負責啟動記錄器。主控則需要安排檔案寫入、時間戳與關閉程序，確認資料已經寫好，再送出 DONE。若在檔案尚未完成寫入時就切電，容易造成資料缺漏，甚至檔案系統問題。

需要日期與時間的記錄器，也要替即時時鐘（RTC）或其他時間來源安排適合的備援供電。TPL5110 只知道等待間隔，不會提供年月日。不要因為它有「Timer」這個名字，就把它當成 RTC 使用。

這個方向很適合做完整的教學專題：讀值、存檔、關機，再觀察下一輪啟動。學生能直接看見程式完成任務後，硬體真的切斷電源，而不是只讓 LED 熄掉。這也能延伸到量測整機待機電流的實驗。

電子紙與小型太陽能節點，值得做成延伸案例

如果所選電子紙模組可以在斷電後保留畫面，便能研究定時開機、更新一次資訊、再關機的顯示節點。溫溼度看板、設備狀態牌或週期更新的數值展示，都有這種可能。不過，斷電後保留畫面不代表還能持續更新；所選顯示器的耗電、更新時間與供電相容性仍要逐一確認。

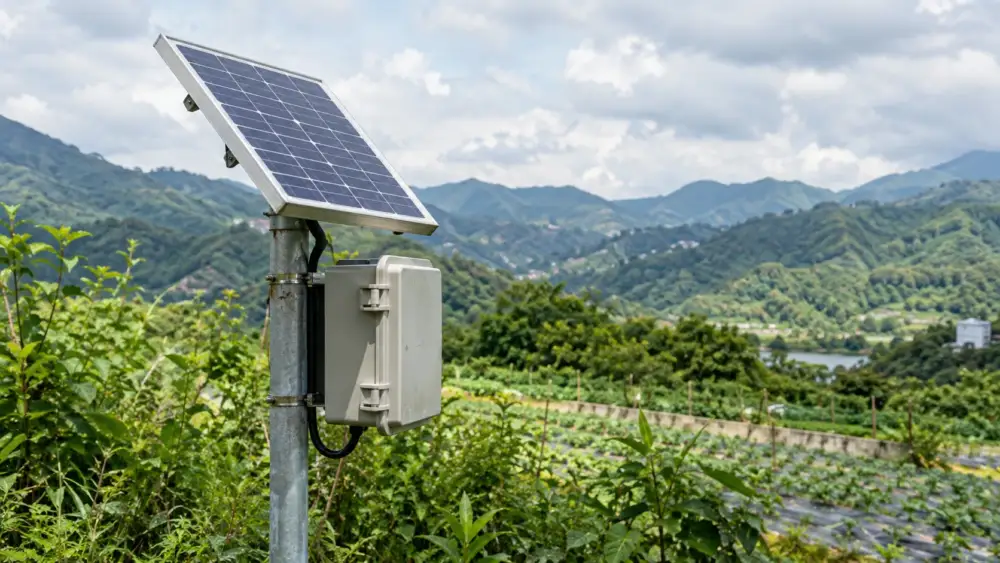

小型太陽能節點則是另一個很實際的延伸。陽光好的時候有電，不代表陰雨期間也能維持同樣的能源供應。減少等待期間的耗電，有助於降低整個節點的能源需求。

但 TPL5110 不是太陽能充電控制器。充電、電池保護、穩壓與低電量處理，仍需要相應電路。它比較適合放在有儲能與保護的低壓供電系統裡，協助安排後方設備的開關節奏，而非直接把太陽能板接上去就完成整套設計。

35 nA 很吸引人，但要先算整個工作週期

官方提到約 35 nA 的低耗電數字，是 TPL5110 晶片在 2.5 V 條件下的典型靜態電流。它不是主控、感測器、電池保護板與其他電路加總後的平均耗電。[1][3]

要估算節省多少，可以先把系統分成工作與等待兩段：

平均電流＝（工作電流 × 工作時間＋等待電流 × 等待時間）÷ 整個週期。

以下只是方便理解的假設例子，不是這款板子的實測結果：一個節點每 10 分鐘工作一次，每次工作 5 秒，工作電流 80 mA；其餘時間原本待機電流為 1 mA。算下來，平均電流約 1.66 mA。

假設改成外部斷電後，整個系統在等待期間的電流降到 1 µA，而且工作時間與工作電流保持不變，平均電流會變成約 0.668 mA，下降約 60%。這裡的 1 µA 是假設條件，並非原廠對整板的規格。

若重新上電讓連網或感測器預熱多花時間，就必須重算。電池自放電、可用容量與低溫影響也不會因為加了計時器而消失。因此，值得宣傳的是它提供了一種減少待機耗電的方法，而不是保證所有專案都延長相同倍數的續航。

還有一個容易弄錯的細節：設定間隔指相鄰兩次自動開機之間的週期，工作時間也算在裡面。不是工作完關機後，再額外等完整的設定時間。[2]

接進現有專案前，先確認這些實際條件

供電是第一項。SparkFun 列出的範圍為 1.8～5.5 V；VDD_OUT 是受控的電源輸出路徑，不是自動替你產生 3.3 V 或 5 V 的穩壓器。下游主控與感測器仍須適合實際輸出電壓，12 V 或 24 V 工業設備不能直接接進來。[1][2][4]

原廠也列出最大 1.1 A 的負載電流資訊。規劃 Wi-Fi 發射、周邊啟動或其他有電流尖峰的負載時，應確認峰值、壓降與溫升，不能只量平常平均值。它不是用來直接切換市電或大型馬達的模組。

板上鋰電池接頭方便接入相容電池，但不等於內建充電功能。電池的接頭極性、充電方式與保護，仍需確認。開發時若同時插著 USB，也要處理供電回灌問題；SparkFun 的接線指南特別提醒，USB 與計時器輸出供電衝突可能造成損壞。[2]

DONE 則要接在任務流程最後。讀完感測器不代表事情都做完了：資料可能還沒保存，或通訊還沒完成。程式要先確認必要工作結束，才送出由低到高的 DONE 訊號；GPIO 邏輯準位與啟動時的狀態也要和電路一起核對。[2][3]

若沒有收到 DONE，TI 的晶片設計仍會在設定週期末安排短暫關閉，再開始下一輪。這提供了週期性切換行為，但不應直接宣稱任何當機都能保證恢復：旁路供電或電容讓電壓沒有降下來，都可能影響真正的重新啟動。[3]

最後，若你的任務需要精準同步，或依日期排程，應另外評估 RTC 與時間同步方案。這款板的電阻與計時都有誤差，SparkFun 也提醒它不適合高精度計時用途。[2]

誰值得把這塊板列入專題材料

手上已有一個可以正常量測與回報的專案，卻發現等待期間仍耗掉不少電，這時最值得試 TPL5110。你不需要先換掉整套系統，可以從確認供電路徑、安排 DONE 流程，以及量測前後平均耗電開始。

做農地環境觀測的人，可以拿它研究減少換電池的維護負擔；做無線節點的人，可以比較外部斷電與主控睡眠哪一種更合適；教學與研發團隊，則可以把它當成一次完整的低功耗設計實驗，而非只背一個晶片的省電數字。

若你需要的是全天監控、隨時收指令、長時間感測器預熱或安全聯鎖，優先保留必要的持續供電，再研究局部周邊是否能切換。不要為了讓整台設備看起來很省電，犧牲原本應該一直工作的功能。

台灣智能感測科技提供的 SparkFun Nano Power Timer－TPL5110（SKU：OMD-008467），適合用來開始這類間歇供電專題。購買前先列出供電電壓、負載峰值、預計間隔，以及一次任務需要多久，就能判斷這塊小板是否適合你的設計。價格與庫存以商品頁當下顯示為準。
