微安功耗怎麼量、怎麼記？從感測器待機電流到 CSV 紀錄

感測器標示「低功耗」，實際裝到電路板後卻比預期耗電。問題可能不是睡眠模式失效，而是某條支路持續用電、裝置定期喚醒，或通訊時短暫拉高電流。只看萬用表某一瞬間的數字，很難回答「電流在哪個狀態改變」以及「修改韌體後是否真的改善」。

先看結論：量測前先確認被測直流電壓與所有工作狀態下的最大電流；小型支路在 100 mA 內，可評估 100 mA 量程；從微安待機一路到較高工作電流、且不超過 3 A，可評估 3 A 自動量程。想留下可回查的資料，則讓電表透過 RS485 交給電腦讀取，再由電腦保存 CSV。兩款的選擇依量程，不是「3 A 款不能看微小電流」。[1][2]

一次讀值，為什麼看不出真正的耗電？

一個電池供電感測節點，可能先睡眠、醒來讀取感測器、處理資料，再啟動無線通訊。這些狀態持續時間不同，電流也不同。德州儀器的低功耗量測文件將待機、通訊事件與應用程式事件分開看，並提醒應在目標硬體及實際使用情境下量測。換句話說，「待機時看到幾微安」只回答了其中一段，不是整個工作週期的平均耗電。[3]

實務上可以先分兩層：先量整機供電，確認問題確實存在；再量感測、控制或通訊等可分離支路，找出應優先檢查的地方。比對時固定電源、韌體版本、喚醒週期、通訊條件與外接負載，否則前後兩筆數字未必能比較。比較電流是定位線索，不是單靠一筆讀值判定故障，更不能直接宣稱電池能用多久。[3]

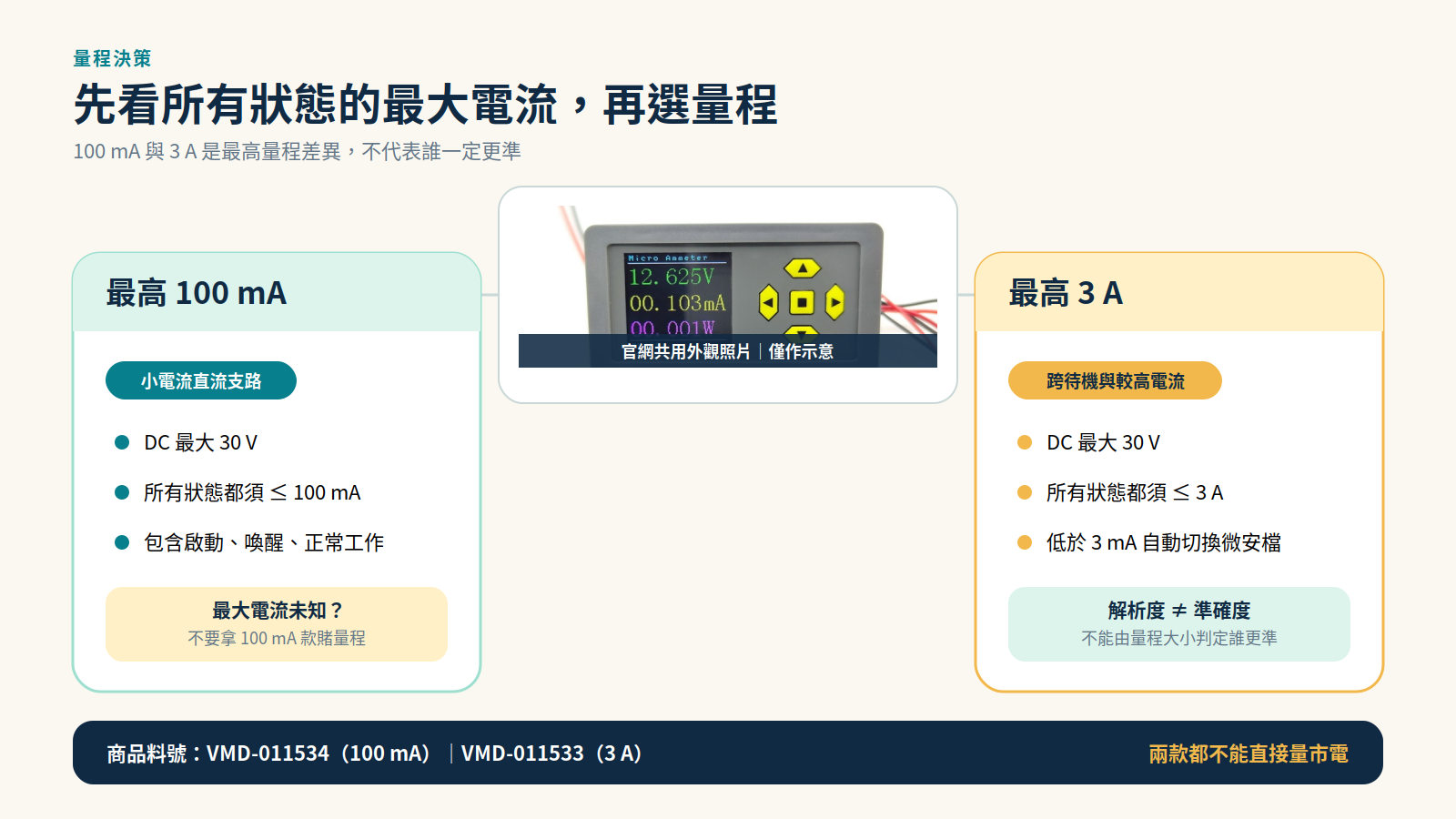

先選量程，再接線

這兩款在文章中的名稱都採官網商品名稱；VMD-011534 和 VMD-011533 僅是商品料號。

• 小電流支路：30V／100mA 微安 ua 直流電壓電流表｜RS485、CSV 記錄與 MQTT 整合（商品料號 VMD-011534）。被測電壓範圍為 0.1～30 V DC，電流範圍為 1 μA～100 mA DC。適合已確認啟動、喚醒及正常工作都不超過 100 mA 的低功耗零組件或直流小支路。面板可切換 μA／mA 顯示；顯示單位不等於 μA 等級的量測準確度。[2]
• 跨越待機與較高工作電流：30V／3A 自動量程微安 ua 直流電壓電流表｜RS485、CSV 與 MQTT（商品料號 VMD-011533）。被測電壓範圍為 0.1～30 V DC，電流最高 3 A DC；官網標示低於 3 mA 時自動切到微安檔、最小解析度 1 μA。解析度不是準確度，而 3 A 上限也不是允許短暫過載的額度。[1]

兩款都要分清電表本身供電、被測直流回路及 RS485 端子，照所附接線資料操作。若啟動瞬間可能超過 100 mA，或最大電流根本未知，不要先把 100 mA 款接上去賭量程；先確認規格、改用足夠量程的儀器，必要時另做高速電流量測。兩款都不能直接用來量市電；量程上限不是電氣保護功能。[1][2]

把數字變成可回查的紀錄

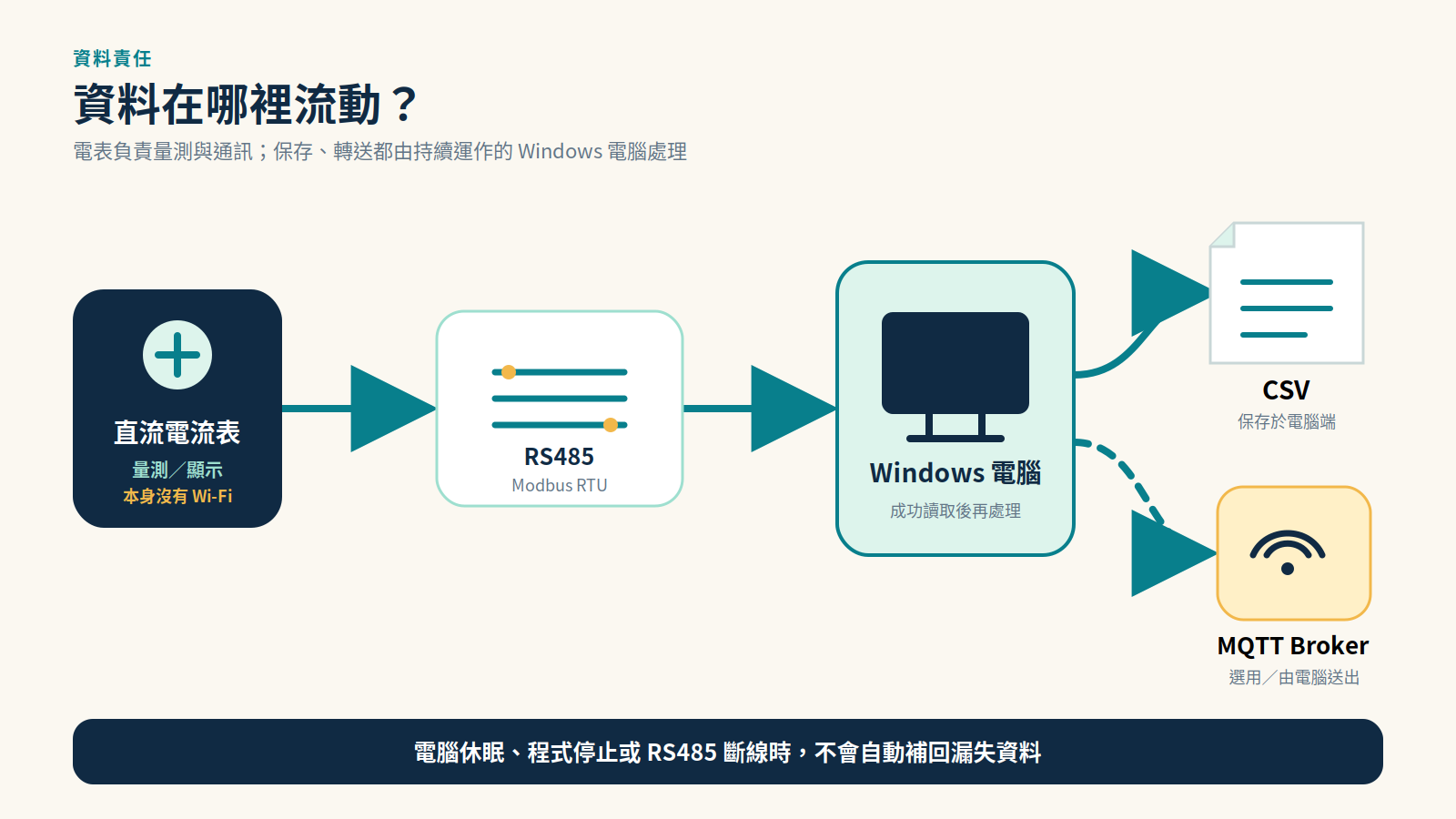

基本資料路徑是：被測直流設備 → 電表顯示與 RS485 Modbus RTU → USB-RS485 轉接器／電腦 → Windows 監測工具 → CSV。電表顯示電壓、電流與功率；電腦端工具提供即時曲線並將成功讀取的資料寫入 CSV。011534 的商品說明列出時間、電壓、電流、功率與站號等欄位；011533 同樣提供時間與量測值紀錄。若本來就有 MQTT 系統，還能由保持運作的 Windows 電腦將資料送到自備 Broker；電表本身沒有 Wi‑Fi，也不會自行把資料送上雲端。[1][2]

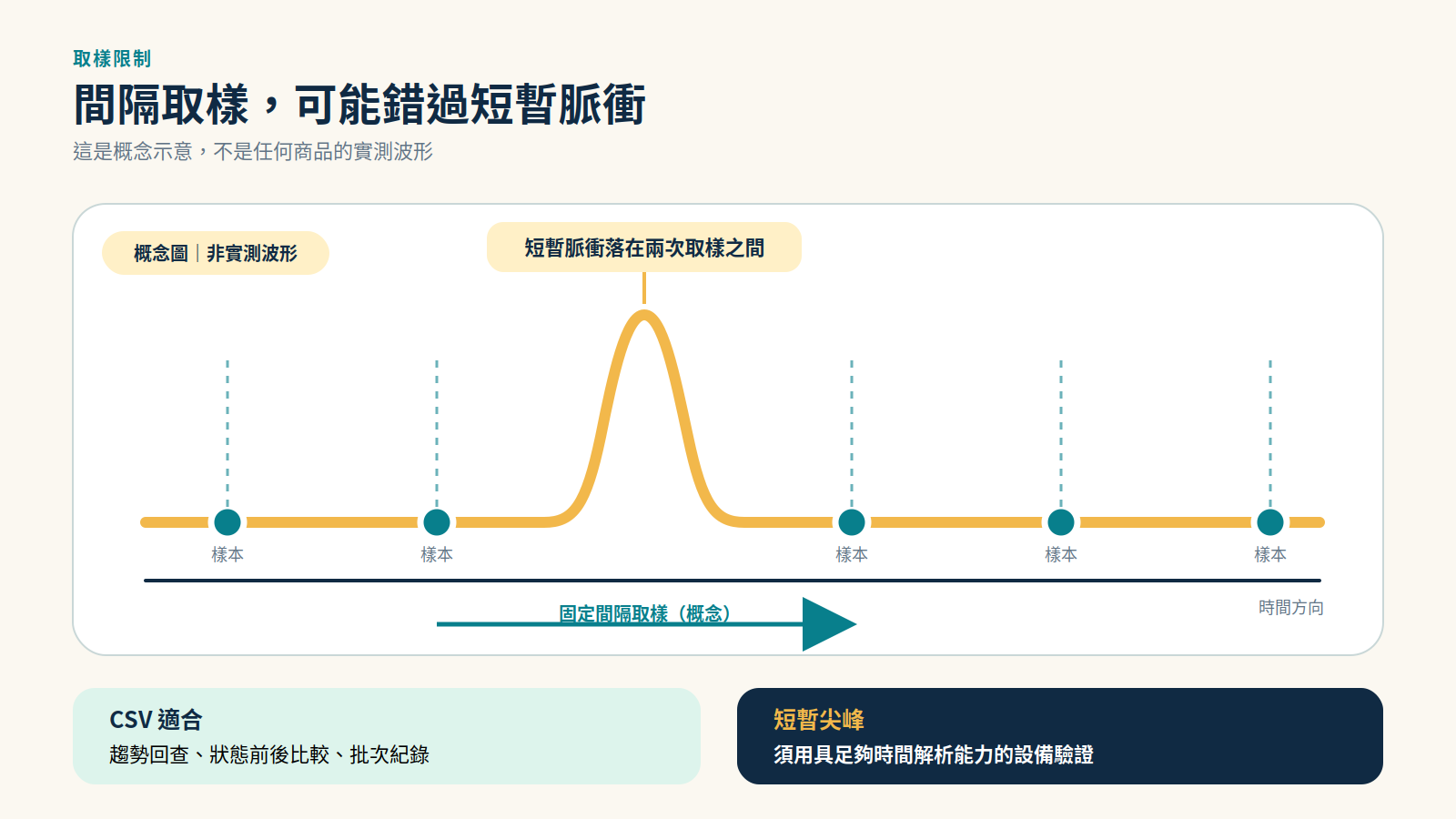

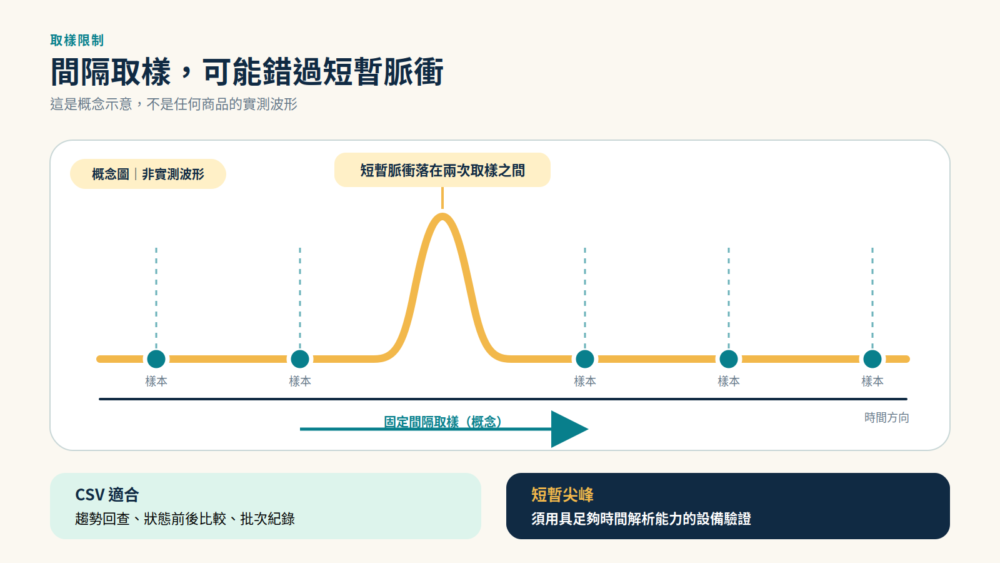

一個容易忽略的限制：電腦休眠、程式停止、RS485 斷線時，這套流程不會憑空補出漏掉的讀值；電腦端的歷史記錄是成功讀取的樣本。CSV 適合查某段時間的趨勢、狀態切換前後差異，以及測試批次紀錄；它不是高速波形檔。短促的啟動尖峰或無線發射脈衝，可能落在讀取間隔之外。若要驗證瞬間峰值、事件能量或精確推估完整工作週期，應選擇相應取樣能力的電流分析設備與量測方法，不應只看 CSV 上的最高一筆。[1][2][3]

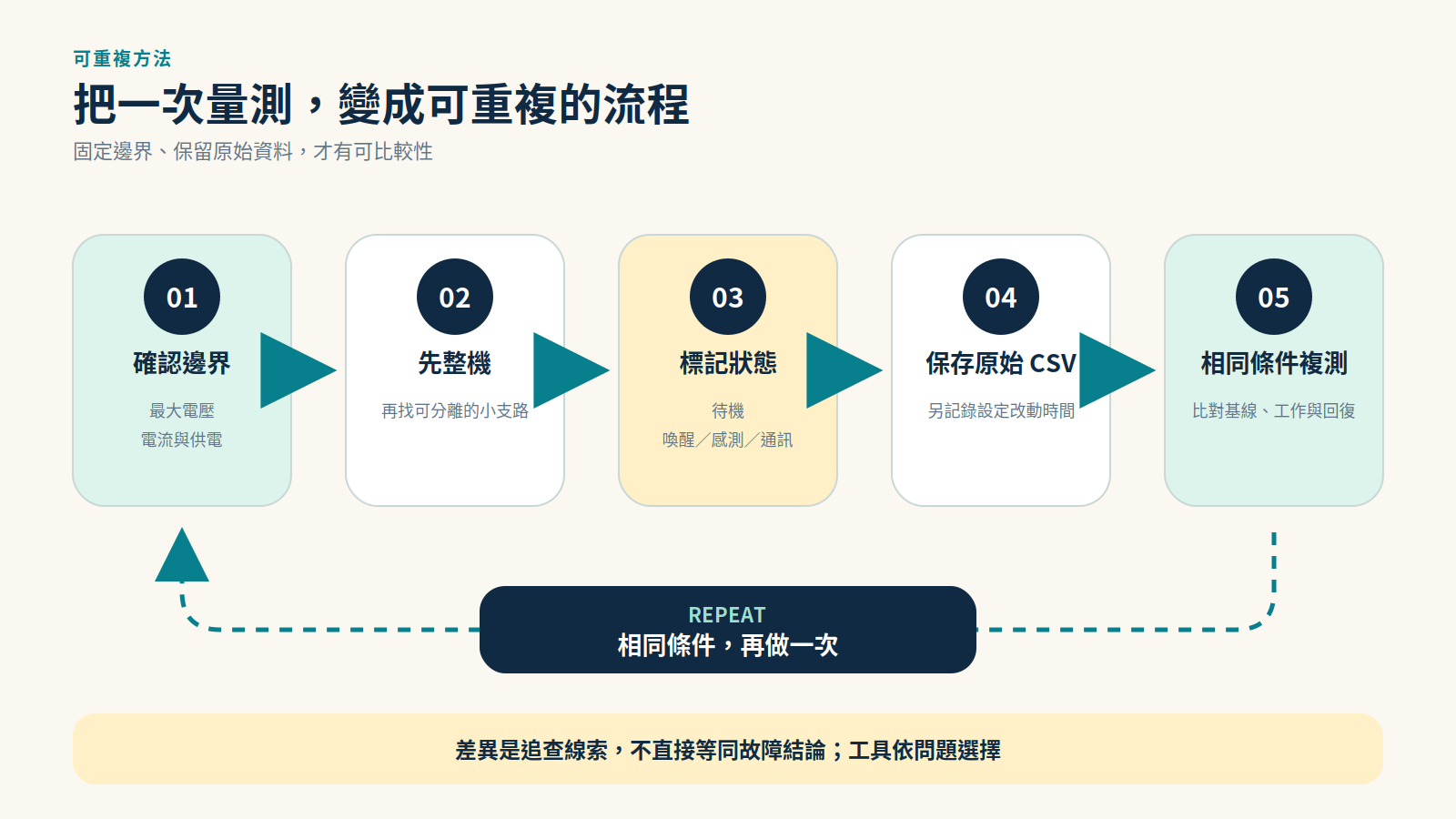

一次可重複的採集流程

1. 寫下測試邊界。記錄被測板版本、供電設定、韌體版本、連接的感測器與通訊模式；先查最大電壓、啟動及工作電流，再選合適量程。
2. 先整機，後支路。確認整機各狀態，再對可獨立供電的小支路逐一量測。不要把不同供電或工作條件下的數字直接排成「省電排行榜」。
3. 標記狀態與時間。例如開始待機、喚醒、感測、通訊、回到待機。Windows 工具開始記錄後，保留原始 CSV，另外寫一份測試紀錄，說明每次設定改動發生的時間。
4. 比對相同情境。修改前後使用相同測試週期與條件，檢查待機基線、工作時段與回復待機的情形。如果出現未預期差異，再追查韌體、周邊模組與供電，不把差異直接當故障結論。
5. 依問題選工具。要看較長時間的趨勢與留下資料，可用 RS485＋CSV；要看短暫尖峰，就加用具足夠時間解析能力的工具。即使得到了穩態讀值，電池壽命仍須考慮各狀態所占時間、電池特性與真實使用條件。[1][2][3]

常見問題

看得到 μA，就代表準確度是 1 μA 嗎？不是。顯示單位、最小解析度與準確度是三件事。011533 官網標示最小解析度 1 μA；011534 商品頁可確認 μA／mA 顯示，但不能把顯示單位直接寫成相同解析度或準確度。[1][2]

選 100 mA 款是否一定比 3 A 款「更準」？不能單靠量程大小下結論。先看待測設備在所有狀態是否落在規格範圍，再核對商品規格所列準確度及實際量測條件。3 A 款也能觀察微小電流；其自動量程是另一種需求取向。[1][2]

有 CSV 就能算出電池壽命嗎？不能只拿一個待機值或零星 CSV 讀值直接推估。需要代表真實使用情境的完整週期、各狀態持續時間、可能漏掉的短脈衝，以及電池在負載與環境下的表現。CSV 是建立證據的起點，不是現成的續航保證。[3]

量測微安功耗的價值，不只在於看到一個更小的數字，而是把「哪個狀態、哪條支路、哪次修改」與可回查的紀錄連起來。先確認量程，再留下能重做、能比較的資料，後續優化才有依據。[1][2][3]
