雨量感測器的工作原理

常常在提供天氣預報時，我們會被告知有降雨的可能性 - 無論是從輕微的陣雨轉為中雨、大雨，還是甚至豪雨。但這些術語實際上代表了什麼含意呢？

引用維基百科的智慧，以下是各種降雨量的定義：

微量降雨，或稀疏的細雨，指的是24小時內的降雨量小於0.1毫米。小雨指的是在12小時內降雨量在0.1 - 4.9毫米之間，或24小時內在0.1 - 9.9毫米之間。中雨的特徵是12小時內的降雨量為5.0 - 14.9毫米，或24小時內為10 - 24.9毫米。大雨的定義是12小時內的降雨量為15.0 - 29.9毫米，或24小時內為25.0 - 49.9毫米。傾盆大雨是指12小時內的降雨量為30.0 - 69.9毫米，或24小時內為50.0 - 99.9毫米。豪雨是指半天內的降雨量為70.0 - 139.9毫米，或整天內為100.0 - 249.9毫米。最後，特大暴雨是指12小時內的降雨量超過140.0毫米，或24小時內為250.0毫米。

那麼，我們如何量化降雨呢？在氣象術語中，「降雨量」指的是在特定時間內降在平坦表面上的雨水深度（不考慮滲透、蒸發或流失）。這是通過雨量計來測量的，讀數通常以毫米為單位。氣象站在降水期間每六小時進行一次測量。

現在，讓我們深入了解雨量計的運作方式。傳統上有兩種類型：虹吸雨量計和傾斜式雨量計。然而，隨著科技的進步，我們現在也看到了市場上出現了創新的變種，如紅外線雨量計和壓電雨量計。

步驟與項目

傾斜式雨量計

傾斜式雨量計是一種常用的測量降雨的儀器。這個設備通常由頂部的接收器和一個固定的表面積組成。

收集在這個接收器中的雨水通過一個漏斗流入傾斜式桶中。這個桶的設計是這樣的，當累積的水達到一定水平時，它的重心移動，使其失去平衡並傾斜。每次傾斜都會排出桶中的水，這個動作會觸發一個磁鐵通過霍爾效應感應器，產生一個脈衝信號。通過記錄這些信號，這個設備可以追蹤降雨水平。這個過程會重複，有效地記錄整個降雨事件。

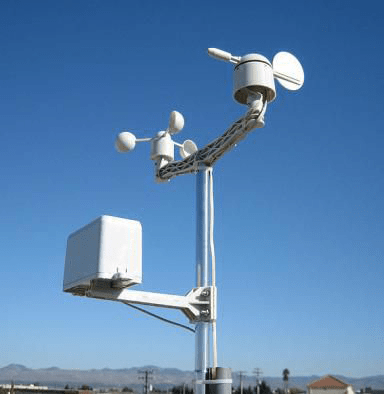

這樣的雨量計使用起來簡單方便。許多天氣愛好者已經開始使用3D打印機製作自己的雨量計。

傾斜式雨量計具有許多優點：

精確性：傾斜式雨量計的設計允許相對精確的降雨量測量。固定量的雨水填滿桶時，會使桶傾斜，排出水，同時另一個桶開始收集。每次傾斜都可以精確計數，實現準確的降雨量測量。
自動化：這類雨量計可以自動記錄降雨數據，無需手動監測或記錄。這使得它們在惡劣的天氣條件或偏遠地區的使用中非常理想。
簡單耐用：傾斜式雨量計的設計和構造相對簡單堅固，使其能在各種環境條件下運作。

然而，傾斜式雨量計也存在一些缺點：

精度問題：儘管傾斜式雨量計可以提供相對準確的降雨量測量，但如果雨的強度非常低，或在雪或混合降水等情況下，精度可能會降低。
機械故障：由於傾斜式雨量計的運作依賴於桶的機械運動，機械故障可能會發生。例如，由於灰塵或碎屑的積聚，桶可能會卡住，或由於長期的磨損而故障。
維護要求：傾斜式雨量計需要定期清潔和維護，以確保其準確性和可靠性。例如，桶中的碎屑積聚可能會影響降雨的準確測量。

虹吸雨量計

虹吸雨量計通常用於專業氣象站。它們的設計目的是持續記錄降雨的數量和持續時間，以提供降雨的強度資訊。這種類型的雨量計主要包含四個組件：雨水收集器、浮筒室、自動記錄時鐘和保護外殼。

當降雨開始時，雨水通過頂部的雨水進口進入收集器。然後，水通過漏斗流入浮筒室。該室包含一個浮筒，隨著累積的雨水上升，同時提起一支記錄筆。

這支記錄筆連接到一個由自動時鐘驅動的旋轉鼓。隨著鼓的旋轉，筆在固定在鼓上的紙上描繪出一條曲線。這個曲線代表降雨和持續時間。一旦水達到一定水平，比如10毫米，浮筒室內的水會流入連接到室內的管道。這觸發虹吸效應，將水迅速從室內排入儲水瓶中。同時，記錄筆會下降，開始記錄新的降雨量。

通過檢視記錄紙上的曲線，我們可以分辨出降雨的各種方面，如降雨的開始和結束、降雨量的大小，以及其強度如何隨時間變化。

虹吸雨量計的優點包括：

高精度：虹吸雨量計可以提供高度精確的降雨量測量，精確到毫米的級別。
處理大量降雨：虹吸雨量計具有大的收集區域和虹吸系統，能夠處理大量的降雨，確保在大雨期間的準確性。
多功能性：虹吸雨量計不僅可以測量降雨，還可以測量雪和冰雹。

虹吸雨量計的缺點包括：

需要定期維護：虹吸雨量計需要定期清潔和檢查，以確保其準確性和可靠性。如果虹吸系統被堵塞，可能會影響準確的降雨測量。
體積較大：虹吸雨量計通常比其他類型的雨量計更大，需要更多的安裝和使用空間。
組件磨損：虹吸雨量計的部分零件可能會因長時間使用而磨損，特別是浮筒鼓和虹吸系統，需要定期更換。
可能的溫度影響：在極端的溫度條件下，如嚴寒，虹吸雨量計的性能可能受到影響，降雨測量可能不準確。
不適合自動記錄：虹吸雨量計的設計使其難以實現降雨數據的自動記錄，通常需要手動讀數和記錄。

光學雨量計

隨著現代技術的不斷進步，對於更簡單、更方便的雨量計的需求急劇增加。有時候，只需知道是否正在下雨，這已足夠，這就預示著光學雨量計的出現。

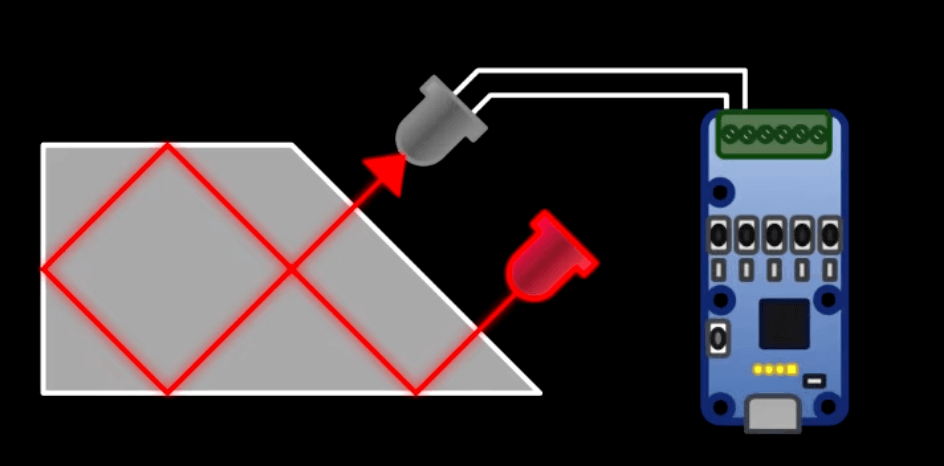

紅外線雨量感應器是一個巧妙的裝置，利用水、空氣和玻璃的獨特特性來折射光，以及水對紅外線光的強大吸收能力，來測量降雨。在這個感應器內部有一個紅外線發射器，將紅外線光投射到玻璃板上。這個光在玻璃內發生稱為全內反射的現象，隨後被紅外線接收器捕捉到。

然而，這種情況會因為雨滴打在玻璃上而改變，破壞了全內反射。因此，紅外線接收器接收到的紅外線光強度顯著降低。這種強度的變化提供了對降雨量的理解。基本上，接收到的紅外線光強度的大幅變化表示大雨，而微小的變化表示降雨較少，這概括了紅外線雨量感應器的運作原理。

這種雨量計最有優勢的應用是在高端汽車中，其中該感應器可以自主控制擋風玻璃刮水器的頻率，實現智能的雨水清除。

紅外線雨量感應器的優點包括：

無移動部件：紅外線雨量感應器缺乏機械組件，因此不太可能因磨損或損壞而出現故障。
測量精確度：紅外線雨量感應器可以實時測量降雨，而不像傾斜式雨量計只能在一定量降雨後才開始測量。
維護便捷：由於其簡單的設計，紅外線雨量感應器通常只需要相對較少的維護。
無人操作：由於是電子設備，它們有助於遠程監測和數據傳輸，非常適用於惡劣環境或偏遠地區的使用。

紅外線雨量感應器的缺點包括：

環境敏感性：雖然紅外線雨量感應器可以提供準確的測量，但它可能會受到惡劣天氣條件的影響，如覆蓋在感應器上的雪或冰可能會影響其性能。
電力需求：相對於傳統的雨量計，紅外線雨量感應器需要供電才能運作，在某些地區，特別是缺乏穩定電源的偏遠地區，可能會帶來問題。
成本：紅外線雨量感應器通常比傳統的雨量計更昂貴，可能會限制其在某些地區的使用。
需要定期清潔：紅外線雨量感應器的操作原理需要保持表面清潔。因此，儘管它們相對容易維護，仍需要定期清潔以保持準確性。

壓電雨量計

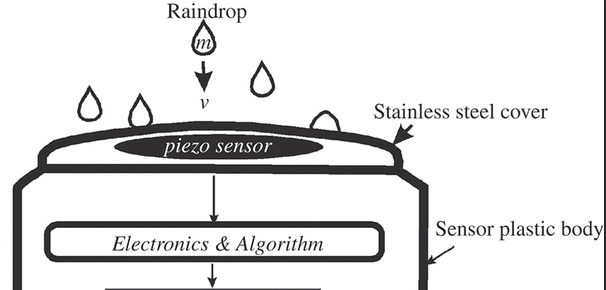

壓電雨量計是一種複雜的工具，巧妙地利用動量守恆原理進行測量，而無需任何移動部件。這個設備使用壓電傳感器，將機械運動（如振動）轉化為電信號。當雨滴落在傳感器上時，會產生振動，隨後將其轉化為電信號。

基於這些電信號的形狀或電壓波形，我們可以辨別降落的雨滴的能量。電壓波形的變化有助於計算降雨的強度。考慮到雨滴在觸地時的恆定速度，受其重量和空氣阻力影響，我們可以使用動量守恆定律（P=mv，其中P是動量，m是質量，v是速度）來測量雨滴的撞擊力，這進而有助於計算雨滴的重量，進而計算出降水量。

因此，壓電雨量計不僅可以幫助測量降雨的大小，還可以讓我們了解每個雨滴的重量，標誌著一種非常精確的測量方法。

優點：

高精度：壓電雨量計可以準確測量雨滴大小和降雨速度，提供更準確的降水和降雨強度數據。
快速響應：由於壓電效應的即時性，壓電雨量計可以實時監測降雨，對降雨變化迅速做出響應。
無移動部件：壓電雨量計不具備機械運動部件，因此減少了由於磨損或損壞導致的故障可能性。

缺點：

電力需求：壓電雨量計需要電源供應才能運作，在某些地區，特別是缺乏穩定電源的偏遠地區，可能會造成問題。
環境敏感性：儘管壓電雨量計可以提供精確的測量，但它可能會受到惡劣的天氣條件的影響，如雪或冰覆蓋感應器，可能會影響其性能。
成本：壓電雨量計通常比傳統的雨量計更昂貴，可能會限制其在某些地區的使用。

其他雨量計在我們追求量化降水的過程中，我們瞭解到有眾多替代方法。在這些方法中，雷達降雨感應器和基於重量的降雨感應器顯得特別突出，各自在不同領域中擁有自己的優勢。

總結憑藉這些工具和技術，我們能夠進行精確的測量並記錄降雨數據，從而提高我們的天氣預報的準確性。此外，這些儀器的廣泛應用和使用使我們更深入地了解氣候變化，成為我們預測和理解未來氣象變化的指南。

以下是紅外線雨量計、傾斜式雨量計、虹吸雨量計和壓電雨量計之間的比較分析，以更好地理解它們各自的優點、缺點和適用情景。

	紅外線雨量計	翻斗式雨量計	虹吸式雨量計	壓電雨量計
精確	高（實時測量）	中（積水達到一定程度時測量）	高（實時測量和記錄降雨時間）	高（實時測量，根據壓力波動進行計量）
維護	最少，但需要定期清潔	最小	相當大（包括更換記錄紙等）	相當大（需要日常清潔和校準）
耐用性	高（無活動部件）	中等（傾翻部件可能會磨損）	中（浮子和記錄裝置可能會磨損）	高（沒有移動部件）
電力需求	是的	不	是的	是的
環境敏感性	高（惡劣天氣可能會影響性能）	低的	低的	中等（可能受到雪或冰的影響）
成本	高的	低的	中等的	高的
應用場景	城市氣象監測、規模化農業、邊遠地區、惡劣環境	學校、小型農場、氣象愛好者、教育示範	專業氣象站、研究需要精確的降雨時間記錄	涉及研究和專業氣象觀測的場景，需要精確量化雨滴尺寸和降水速度。

對於工程師來說，了解各種降雨測量方法有助於更深刻地理解傳感器的操作以及這些原理的靈活應用。
