ReSpeaker 2-Mics Pi HAT 雙麥克風擴充板 開發語音助理系統最佳入門

描述

ReSpeaker 2-Mics Pi HAT 雙麥克風擴充板 開發語音助理

ReSpeaker 2-Mics Pi HAT是專為AI和語音應用設計的Raspberry Pi雙麥克風擴展板。這意味著您可以構建一個集成Amazon Amazona語音服務,Google助手等的功能更強大,更靈活的語音產品。

該板是基於WM8960開發的低功耗立體聲編譯器。電路板兩側有兩個麥克風采集聲音,還提供3個APA102 RGB LED,1個用戶按鍵和2個板載Grove接口,用於擴展應用程序。此外,3.5mm音頻插孔或JST 2.0揚聲器輸出均可用於音頻輸出。

特徵產品

  • Raspberry Pi兼容(支持Raspberry Pi Zero和Zero W,Raspberry Pi B +,Raspberry Pi 2 B和Raspberry Pi 3 B)
  • 2個麥克風
  • 2個格羅夫接口
  • 1個自定義按鈕
  • 3.5毫米音頻接口
  • JST2.0音頻輸出接口

應用創意

  • 聲音交互應用
  • AI助手

《產品規格》

* Raspberry Pi Zero / Zero W / B+ / Pi 2 / Pi 3 適用
* 雙麥克風
* 2 個 Grove 介面: 支援 GPIO 及 I2C
* 可程式化控制按鍵及 LED 燈(包括 1 按鍵和 3 LED 燈)
* 內鍵音訊編/解碼器
* 雙音訊輸出: 3.5mm 音訊插孔、JST2.0 揚聲器輸出
* 可遠至 3 公尺外收音
* 尺寸: 65mm x 30mm x 15mm
* 重量:G.W 34g N.W 12g

* 注意:本擴充板不包含 microSD卡 及 Pi Zero!

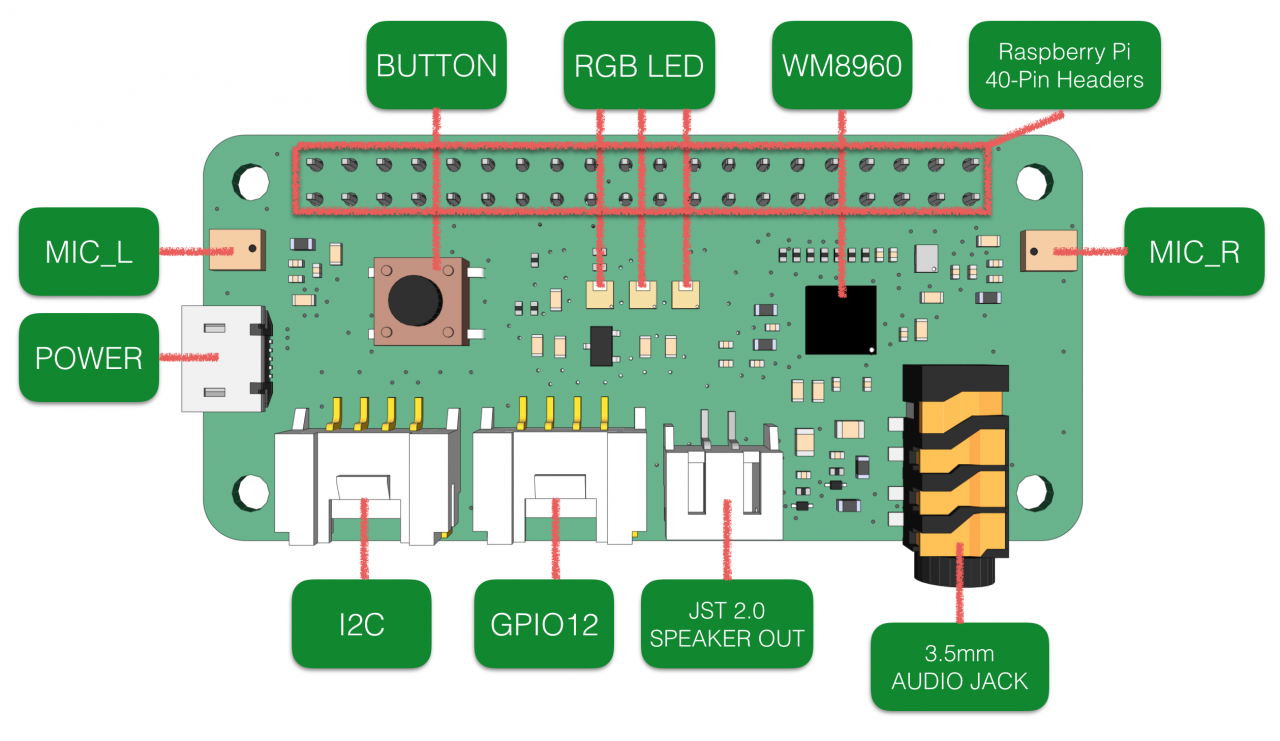

概述簡單描述硬件

ReSpeaker 2-Mics Pi HAT

  • 按鈕:連接到GPIO17的用戶自定義按鈕
  • MIC_L&MIC_R:左邊右邊各有一個麥克風
  • RGB LED:3個APA102 RGB LED,連接到樹莓派的SPI接口
  • WM8960:低功耗立體聲編解碼器
  • Raspberry Pi 40針頭:支持Raspberry Pi Zero,Raspberry Pi 1 B +,Raspberry Pi 2 B和Raspberry Pi 3 B
  • POWER:用於為ReSpeaker 2-Mics Pi HAT供電的Micro USB端口,請在使用揚聲器時為電路板供電,以提供足夠的電流。
  • I2C:Grove I2C端口,連接到I2C-1
  • GPIO12:格魯夫數字端口,連接到GPIO12和GPIO13
  • JST 2.0 SPEAKER OUT:用於連接揚聲器,JST 2.0連接器
  • 3.5毫米音頻插孔:用於連接帶3.5毫米音頻插頭的耳機或揚聲器

《使用教學》

ReSpeaker 2-Mics Pi HAT is a dual-microphone expansion board for Raspberry Pi designed for AI and voice applications. This means that you can build a more powerful and flexible voice product that integrates Amazon Alexa Voice Service, Google Assistant, and so on.
The board is developed based on WM8960, a low power stereo codec. There are 2 microphones on both sides of the board for collecting sounds and it also provides 3 APA102 RGB LEDs, 1 User Button and 2 on-board Grove interfaces for expanding your applications. What is more, 3.5mm Audio Jack or JST 2.0 Speaker Out are both available for audio output.
Note:

  • This product does not include the Pi Zero board
  • If you have any technical issue regarding sofeware, please visit the github page and submit your query.

Features

  • Raspberry Pi compatible(Support Raspberry Pi Zero, Raspberry Pi 1 B+, Raspberry Pi 2 B and Raspberry Pi 3 B)
  • Dual-Microphones
  • 2 Grove Interfaces: support GPIO and I2C
  • Programmable Button and LED: one button and three LEDs
  • Audio codec onboard
  • Two types audio output socket : 3.5mm Audio Jack, JST2.0 Speaker Out
  • Far field support (up to 3 meters)



Technical Details

Dimensions 65mm x 30mm x 15mm
Weight G.W 34g    N.W 12g
Battery Exclude

Part List

ReSpeaker 2-Mics Pi HAT 1
