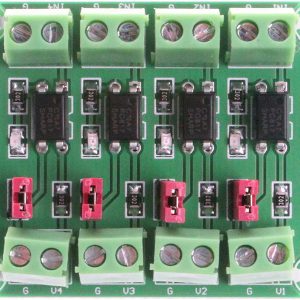

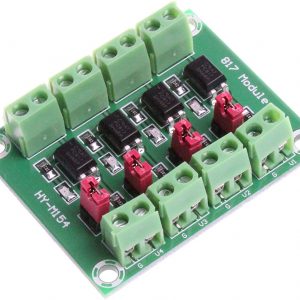

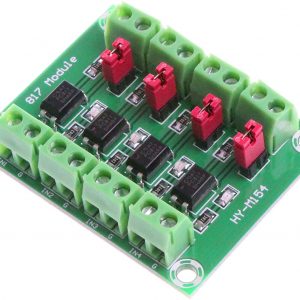

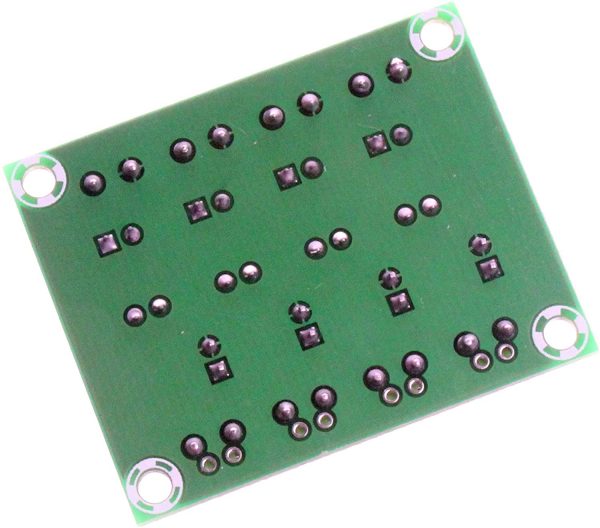

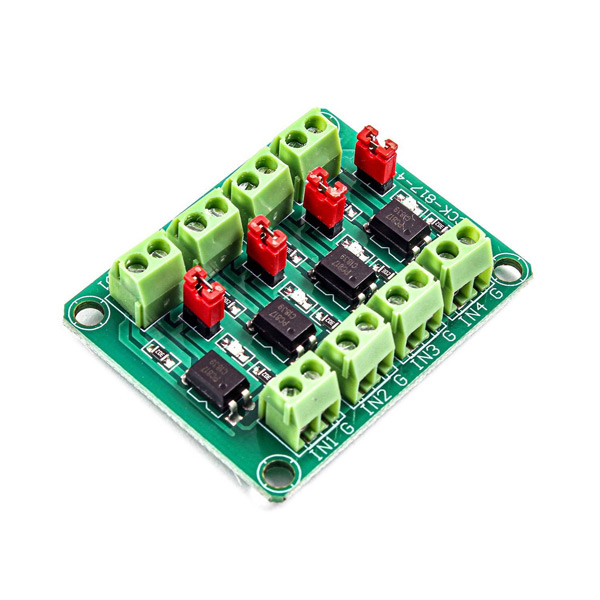

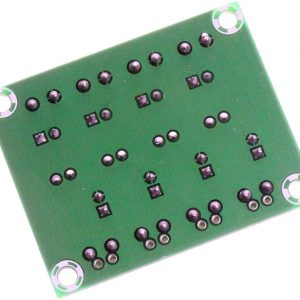

PC817 4通道光電耦合器模組 電壓控制轉接 PC817 光電隔離模組

PC817 4通道光電耦合器模組在實際工作中碰到了需要隔離控制,並且電壓轉換的時候,會用到此模組。可以實現3.3V或者5V 控制3.3—30V 電壓等級的接口,實現控制端輸入高電平導通之後,被控制端也會對地導通,端口由原來的高電平變為低電平,對於單片機或者PLC 的朋友,只用判斷輸出口什麼時候是低電平就可以了。
光電隔離抗干擾能力強,後面可以實現很多不同器件的組合控制,比如三極管,MOS 管,
小功率繼電器模組等。
如果是脈衝信號,請注意,PC817 的極限也就是3KHZ 以下,大於3KHZ 的控制信號請不要
使用本模塊,將會工作不正常。

PC817 光耦模組特性

光耦合器是一種電子元件,它通過光敏光學接口將兩個獨立的電路互連。光耦內部有一個發光二極管和光電三極管,兩者都與光耦外部環境隔離;這意味著內部光電晶體管只能接收內部發光二極管發出的光。 光電晶體管的基極受到從發光二極管接收到的光的激勵,並可以根據它通過電流。

光耦合器用於需要分離和隔離兩個電路的地方。例如,當我們希望控制電路(例如處理器)與電源電路(例如繼電器、電機等)分開時,我們使用光耦合器來消除控制電路上的電源電路噪聲。

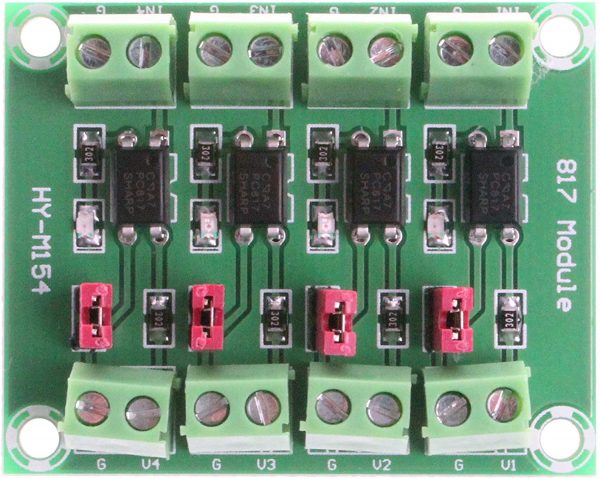

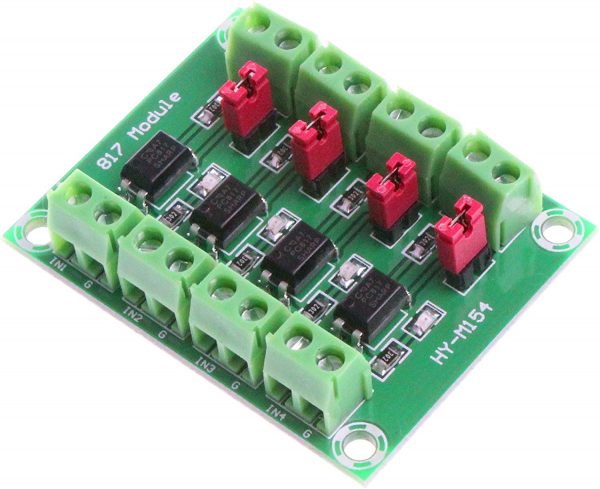

PC817 光耦模塊
警告

光耦合器具有低輸出電流。例如,PC817 的最大輸出電流為50 mA。因此,您不能將大電流組件(如電機等)直接連接到光耦輸出。在這種情況下,您需要使用晶體管來提供電流。

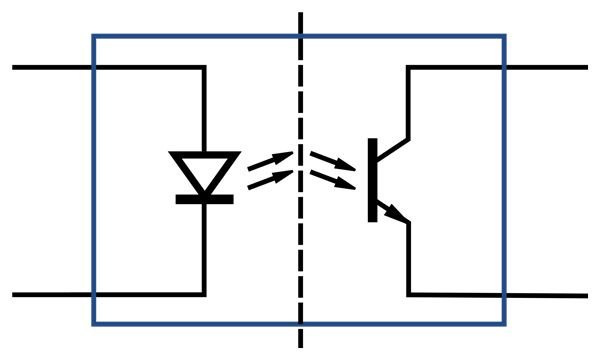

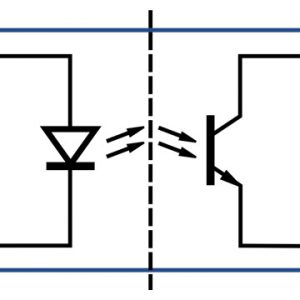

光耦的內部結構是這樣的:

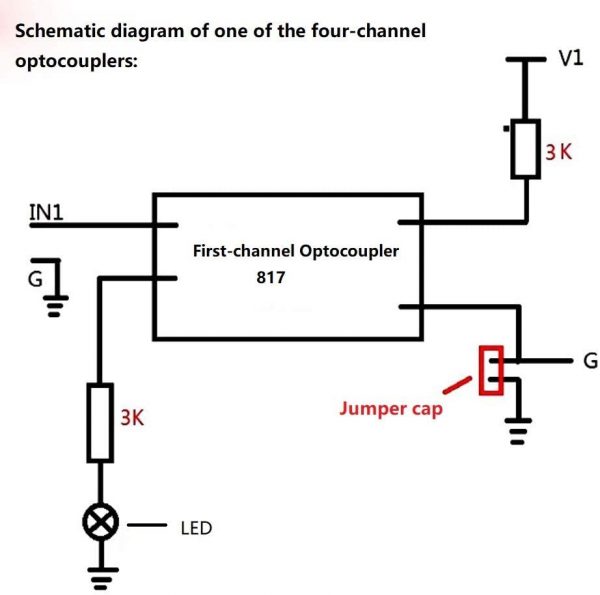

PC817 光耦模塊引腳排列

每個 PC817 通道有 4 個引腳:

輸入引腳:

  • IN : 輸入 – 5 至 30 V
  • GND : 地

輸出引腳:

  • OUT : 光電晶體管集電極引腳
  • GND : 光電晶體管發射極引腳

特色:

  • 當需要隔離控制和電壓轉換時使用該模組。
  • 驅動端信號電壓:3.6-24V。輸出端電壓範圍:3.6-30V(輸出電流視具體情況而定但最大不超過10MA,總功率不變,電壓與電流成反比)
  • 可實現3.3V或5V控制3.6-30V電壓接口。控制端開啟後,被控端也會開啟。
  • 光電隔離抗干擾能力強。可以驅動大功率三極管、MOS管等需要高壓驅動的應用,也可以直接驅動小功率24V繼電器。如果是脈衝信號請注意817的限制在4KHZ以下。如果控制信號大於4KHZ,請不要使用此模組,它將無法正常工作。

應用:

  • 單片機輸出電平去驅動馬達電機等感性器件時做隔離作用抗干擾保護單片機部分電路。
  • 單片機輸出電平低,被驅動模塊驅動電壓高作電平匹配比如有的PLC 輸入要24V 電壓可以用此模組轉換。
  • 用於反相器, 可將輸入的信號反相輸出。
  • 用作高電壓檢測,比如:某傳感器輸出信號電平是12V 單片機電壓是5V 可以用此模組來隔離檢測。
