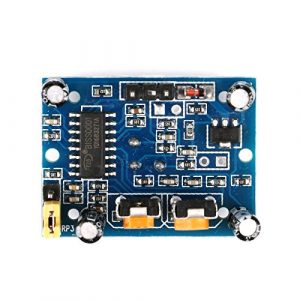

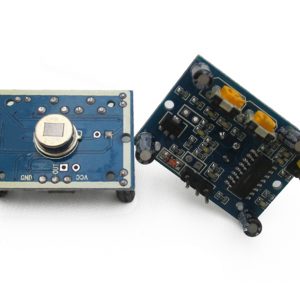

HC-SR501 PIR 人體紅外感應模組

-11%

HC-SR501 PIR 人體紅外感應模組

NT$45 NT$40 (未稅)

Availability: 尚有庫存 貨號: SNH-001595 分類: 標籤: , , , , , ,
Add to Wishlist
  • 描述
  • 評價 (0)

描述

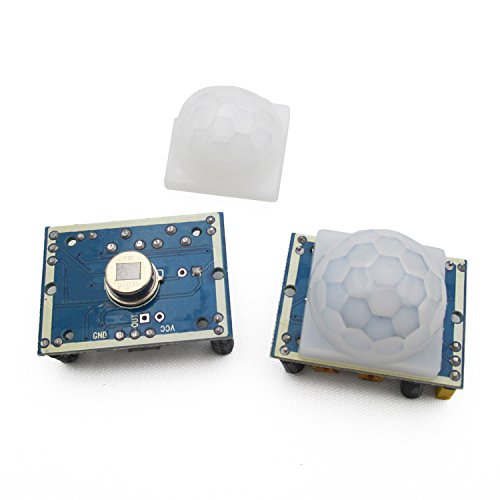

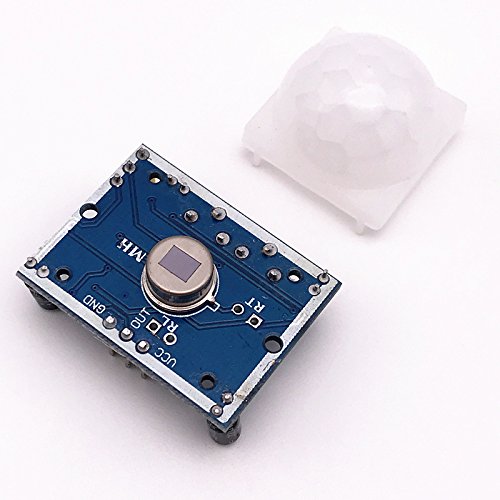

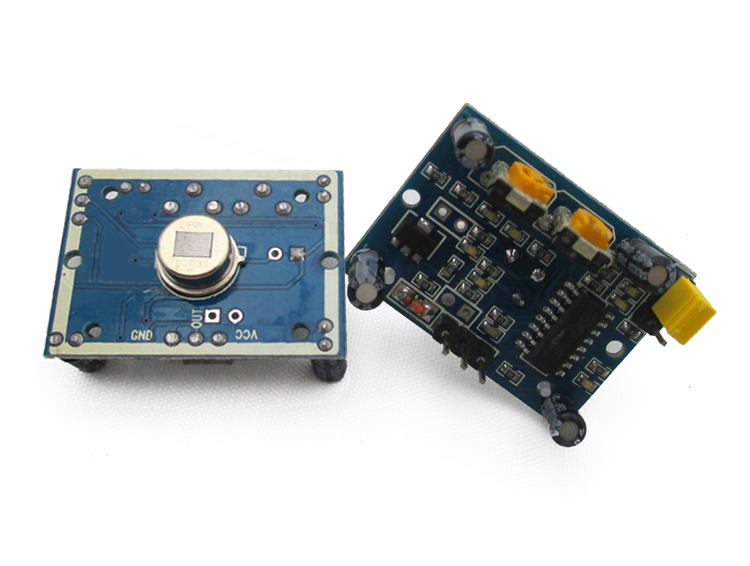

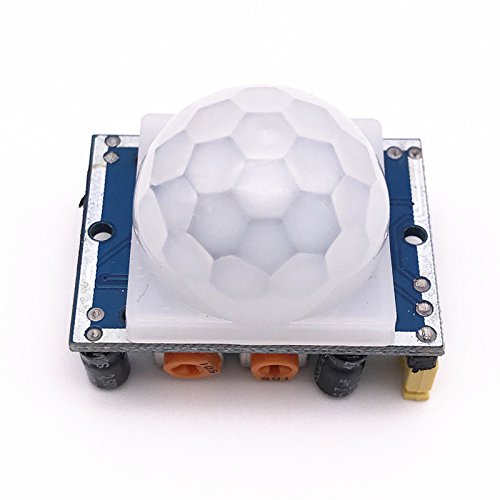

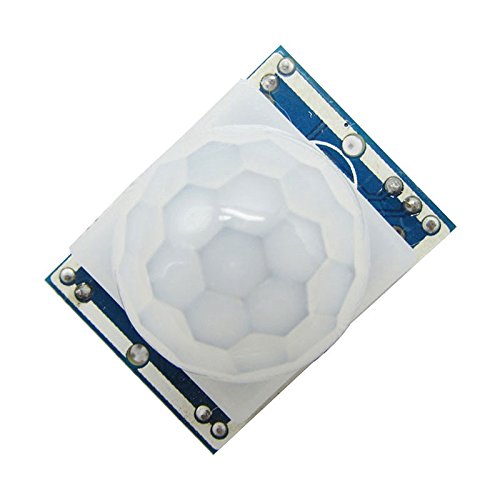

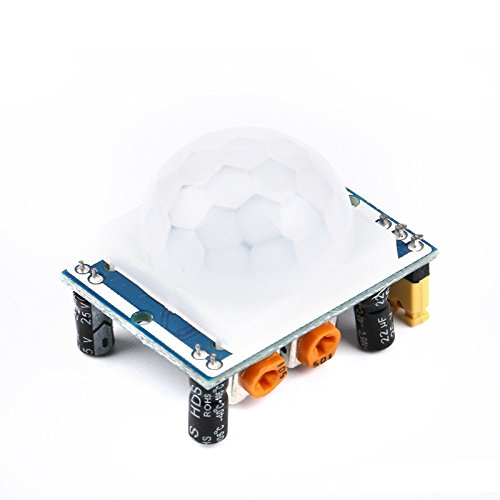

HC-SR501 PIR 人體紅外感應模組 進口感測頭  採用原裝進口感測頭

HC-SR501是基於紅外線技術的自動控制模塊,採用原裝進口探頭設計,靈敏度高,可靠性強,超低電壓工作模式,廣泛應用於各類自動感應電器設備,尤其是乾電池供電的自動控制產品。

熱釋電紅外傳感器是一種能檢測人或動物發射的紅外線而輸出電信號的傳感器。早在1938年,有人提出過利用熱釋電效應探測紅外輻射,但並未受到重視,直到六十年代,隨著激光、紅外技術的迅速發展,才又推動了對熱釋電效應的研究和對熱釋電晶體的應用。熱釋電晶體已廣泛用於紅外光譜儀、紅外遙感以及熱輻射探測器,它可以作為紅外激光的一種較理想的探測器。它目標正在被廣泛的應用到各種自動化控制裝置中。除了在我們熟知的樓道自動開關、防盜報警上得到應用外,在更多的領域應用前景看好。比如:在房間無人時會自動停機的空調機、飲水機。電視機能判斷無人觀看或觀眾已經睡覺後自動關機的機構。開啟監視器或自動門鈴上的應用。結合攝影機或數碼照相機自動記錄動物或人的活動等等……。您可以根據自己的奇思妙想,結合其它電路開發出更加優秀的新產品。或自動化控制裝置。

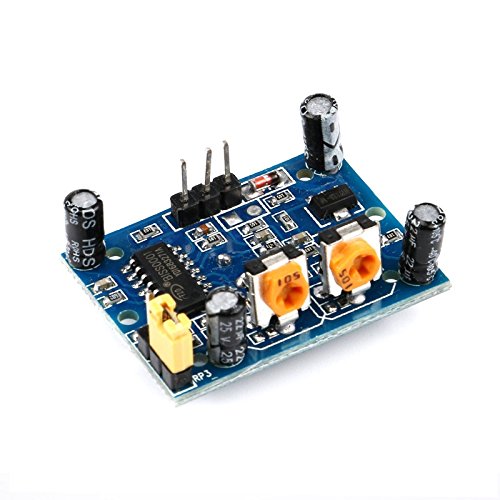

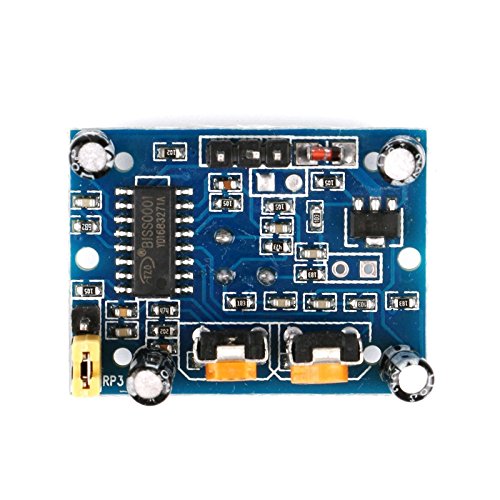

HC-SR501 PIR 人體紅外感應模組特色

  1. 全自動感應:當有人進入其感應範圍則輸入高電平,人離開感應範圍則自動延時關閉高電平。輸出低電平。
  2. 光敏控制(可選):模組預留有位置,可設置光敏控制,白天或光線強時不感應。光敏控制為可選功能,出廠時未安裝光敏電阻。如果需要,請另行購買光敏電阻自己安裝。
  3. 兩種觸發方式:L不可重複,H可重複。可跳線選擇,默認為H。
    A.不可重複觸發方式:即感應輸出高電平後,延時時間一結束,輸出將自動從高電平變為低電平。
    B.可重複觸發方式: 即感應輸出高電平後,在延時時間段內,如果有人體在其感應範圍內活動,其輸出將一直保持高電平,直到人離開後才延時將高電平變為低電平(感應模組檢測到人 體的每一次活動後會自動順延一個延時時間段,並且以最後一次活動的時間為延時時間的起始點)。
  4. 具有感應封鎖時間(默認設置:3-4秒):感應 模組在每一次感應輸出後(高電平變為低電平),可以緊跟著設置一個封鎖時間,在此時間段內感應器不接收任何感應信號。此功能可以實現(感應輸出時間和封鎖 時間)兩者的間隔工作,可應用於間隔探測產品;同時此功能可有效抑制負載切換過程中產生的各種干擾。
  5. 工作電壓範圍寬:預設工作電壓DC5V至20V
  6. 微功耗:靜態電流65微安,特別適合乾電池供電的電器產品。
  7. 輸出高電平信號:可方便與各類電路實現對接。

HC-SR501

熱釋電傳感器基本知識

熱釋電效應同壓電效應類似,是指由於溫度的變化而引起晶體表面荷電的現象。熱釋電傳感器是對溫度敏感的傳感器。它由陶瓷氧化物或壓電晶體元件組成,在元件兩個表面做成電極,在傳感器監測範圍內溫度有ΔT的變化時,熱釋電效應會在兩個電極上會產生電荷ΔQ,即在兩電極之間產生一微弱的電壓ΔV。由於它的輸出阻抗極高,在傳感器中有一個場效應管進行阻抗變換。熱釋電效應所產生的電荷ΔQ會被空氣中的離子所結合而消失,即當環境溫度穩定不變時,ΔT=0,則傳感器無輸出。當人體進入檢測區,因人體溫度與環境溫度有差別,產生ΔT,則有ΔT輸出;若人體進入檢測區後不動,則溫度沒有變化,傳感器也沒有輸出了。所以這種傳感器檢測人體或者動物的活動傳感。由實驗證明,傳感器不加光學透鏡(也稱菲涅爾透鏡),其檢測距離小於2m,而加上光學透鏡後,其檢測距離可大於7m。

使用中應注意以下幾點:

一、直流工作電壓必須符合我們要求的數值,過高和過低都會影響模塊性能,而且要求電源必須經過良好的穩壓濾波,例如電腦USB電源、手機充電器電源、比較舊的9V的層疊電池都無法滿足模塊工作要求,建議客戶用變壓器的電源並經過三端穩壓芯片穩壓後再通過220UF和0.1UF的電容濾波後供電。

二、調試時人體盡量遠離感應區域,有時雖然人體不在模塊的正前方,但是人體離模塊太近時模塊也能感應到造成一直有輸出,還有調試時人體不要觸摸電路部分也會影響模塊工作,比較科學的辦法是將輸出端接一個LED或者是萬用表,把模塊用報紙蓋住,人離開這個房間,等2分鐘後看看模塊是否還是一直有輸出?

三、模塊不接負載時能正常工作,接上負載後工作紊亂,一種原因是因為電源容量很小負載比較耗電,負載工作時引起的電壓波動導致模塊誤動作,另一種原因是負載得電工作時會產生干擾,例如繼電器或者電磁鐵等感性負載會產生反向電動勢,315M發射板工作時會有電磁輻射等都會影響模塊。解決辦法如下:A、電源部分加電感濾波。B、採用負載和模塊使用不同的電壓的方法,例如:負載使用24V工作電壓,模塊使用12V工作電壓,其間用三端穩壓器隔離。C: 使用更大容量的電源。

四、人體感應模塊只能工作在室內並且工作環境應該避免陽光、強烈燈光直接照射,如果工作環境有強大的射頻干擾,可以採用屏蔽措施。若遇有強烈氣流乾擾,關閉門窗或阻止對流。感應區盡量避免正對著發熱電器和物體以及容易被風吹動的雜物和衣物。

五、人體感應模塊建議安裝在密封的盒裡,否則可能一直會有輸出信號。

六、如果要求人體感應模塊的探測角度小於90度時,可以用不透明膠紙遮擋鏡片或裁剪縮小鏡片來實現。

七、人體感應模塊採用雙元探頭,人體的手腳和頭部運動方向與感應靈敏度有著密切的聯繫,而且紅外模塊的特性決定了無法精確控制感應距離。

八、模塊中的探頭(PIR)可以裝焊在電路板的另一面。也可將探頭用雙芯屏蔽線延長,長度應在20厘米以內為好。

硬體規格表

產品型號HC–SR501人體感應模塊
工作電壓範圍直流電壓4.5-20V
靜態電流<50uA
電平輸出高3.3 V /低0V
觸發方式L不可重複觸發/H重複觸發(默認重複觸發)
延時時間0.5-200S(可調)可製作範圍零點幾秒-幾十分鐘
封鎖時間2.5S(默認)可製作範圍零點幾秒-幾十秒
電路板外形尺寸32mm*24mm
感應角度<100度錐角
工作溫度-15-+70度
感應透鏡尺寸直徑:23mm(預設)

HC-SR501 Human Body Infrared Sensor Module

Features:
1.Automatic induction: When someone enters its sensing range,it will enter high level. When people leave the sensing range,it will turn off the high level automatically
2.Two trigger modes: L not repeatable, H repeatable.
A.Non-repeatable trigger mode: After sensing output high level,when the delay time is over,the output will automatically change from high to low.
B.Repeatable trigger mode: After sensing output high level,in the delay period, if there has human body in its induction range,its output will remain high level.When people leave,the delay changes the high level to the low level.
3.With inductive blocking time(2.5S): After each induction output(high level change to low level),can be followed by setting a blockade time,the sensor does not receive any sense signals during this time.
4.Application: Security products / human body induction toys / human induction lighting / industrial automation and control.

Specification:
1.Working voltage: DC5V-20V
2.Quiescent Current: <60uA
3.Level output: High 3.3 V /Low 0V
4.Delay time: adjustable(0.3 to 18S)
5.Block time: 2.5S
6.Induction scope: less than 120 °cone angle, within 7 meters
7.Working temperature: -15~+70 degrees
8.PCB dimension: 32*24mm
