HC-05 藍芽 2.0 主從機一體無線傳輸串口模組 CSR 正廠晶片

-8%

HC-05 藍芽 2.0 主從機一體無線傳輸串口模組 CSR 正廠晶片

NT$250 NT$230 (未稅)

Availability: 尚有庫存 貨號: WIR-000120 分類: 標籤: , , , , , , , ,

描述

HC-05  CSR 藍芽 2.0 主從機一體無線傳輸串口模組  CSR 正廠晶片

HC-05 串口藍牙模組 (帶底板) 主機/從機可設定/ 附 Arduino 範例 HC05

HC-05嵌入式藍牙串口通訊模組 (以下簡稱模組) 具有兩種工作模式:命令響應工作模式和自動連接工作模式,在自動連接工作模式下模組又可分為主(Master)、僕(Slave)和回環(Loopback)三種工作角色。當模組處於自動連接工作模式時,將自動根據事先設定的方式連接的數據傳輸;當模組處於命令響應工作模式時能執行下述所有AT命令,用戶可向模組發送各種 AT 指令,為模組設定控制参數或發布控制命令。通過控制模組外部引脚(PIO11)輸入电位,可以實現模块工作狀態的動態轉換。

  • 供電電壓:5V
  • 發射功率:3 dBm
  • 可調輸出功率:-4 ~ 6dBm
  • 藍牙2.0 帶EDR, 2Mbps ~ 3Mbps 調制度
  • 內置 2.4GHz 天線, 用戶無需調整天線
  • 外置 8Mbit FLASH
  • 可選PIO 控制、標準HCI 端口(UART or USB) 、具有跳頻技術
  • USB協議:Full Speed USB1.1, Compliant With 2.0
  • 工作電流:配對中 : 30 ~ 40mA、配對完畢未通信 : 2 ~ 8mA、通信中:8mA 無休眠
  • 通訊距離:空曠條件下10M,正常使用環境8M左右
  • 適用:GPS導航系統、水電煤氣抄表系統、工業現場採控系統、可以與藍牙筆電,電腦加藍牙適配器、PDA

產品用途

  • 配對後只需要當成固定鮑率的串列埠一樣使用即可,因此只要是以“固定鮑率,8位數據位,無奇偶校驗”通信格式的串列埠設備都可以直接取代原來的有線串列埠而不需要修改程序。如數據集、智能庫、串列埠印表機
  • 與電腦配對使用:適合電腦跟設備間通過藍牙串列埠通信,使用方法與串列埠一樣
  • 與手機配對使用:適合手機跟設備間通過藍牙串列埠通信,使用方法與串列埠一樣
  • 與藍牙主機配對使用:適合兩個設備直接通過藍牙串列埠通信,如單晶片與單晶片之間,有線串列埠跟單晶片之間等

產品特性

  • LED脚位指示藍牙連接狀態,輸出脈衝表示没有藍牙連接,輸出高表示藍牙已連接並打開端口
  • 空曠地有效距離10米,超過10米也是可能的,但不對此距離的連接品質做保證
  • 配對以後當全雙工串列埠使用,無需了解任何藍牙協定,但全支持8位數據位、1位停止位、無奇偶校驗的通信格式,這也是最常用的通信格式,不支持其它格式
  • 在未建立藍牙連接時支持通過AT指令設置鮑率、名稱、配對密碼,設置的参數掉電保存。藍牙連接以後自動切换到透傳模式
  • 主機:用來搜索從設備,不能被其他設備搜索
  • 僕機:用來被搜索的設備,不能主動搜索其它設備
  • 可設置為主機或僕機,主機能和僕機配對通信,僕機與僕機之間或主機與主機之間不能通信
  • 該預設為僕機,僕機能與各種帶藍牙功能的電腦、藍牙主機、大部分帶藍牙的手機、PDA、PSP等智能终端配對,僕機之間不能配對

藍牙模組介紹:

藍牙模組使用方法和一般傳統的有線串列通訊完全一樣, 使用者無需了解複雜的藍牙底層協議. 最基本的設定有4個AT指令,分別是測試通訊,改名稱,改波特率,改配對密碼,AT指令必須從TXD,RXD信號腳設置,不能通過藍牙信道設置。發送AT指令的設備可以是各種類型的MCU(比如51,avr,pic,msp430,arm等),也可以是電腦通過串口(PC串口接MAX232以後或者USB轉串口)發送。

特別注意:

  1. 供電電源 5V, (3.3V不工作) 正、負極不可接錯。
  2. 電源絕對不可接到信號腳上,會立即燒壞!
  3. 使用中主機或從機模式固定後, 不可再更換
  4. 主機模組只能配對從機模組
  5. 從機模組只能跟主機配對使用,從機模組之間不能連接通訊
  6. 主機模組的AT指令比從機模組少了AT+NAME指令,其他指令相同
  7. 主機模組和從機模組的接口均為3.3V 電平,可以直接連接各種 3.3’5V TTL電平帶串口微控制器

TXD/RXD:

  • TXD:發送端,表示為自己的發送端,接線另一端必需是 RXD。
  • RXD:接收端,表示為自己的接收端,接線另一端必需是 TXD。
  • 自收自發:即自身的TXD直接連接到自身的RXD,用來測試本身的發送和接收是否正常。也稱回環測試。

電平邏輯:

TTL電平:當電平高於預定門檻(例2.1V) 視為邏輯”1″; 當電平低於預定門檻視為邏輯”0″

RS232電平:當電平在- 12V到-3V間,視為邏輯”0″; 當電平在 +3V到+12V間, 視為邏輯”1″



3. 產品特性:

1、核心模組使用HC-05從模組,引出接口包括VCC,GND,TXD,RXD,Wakeup引腳、藍牙連接狀態引出腳(STATE),未連接輸出低,連接後輸出高
2、led指示藍牙連接狀態,快閃表示沒有藍牙連接,慢閃表示進入AT模式,雙閃表示藍牙已連接並打開了端口
3、底板設置防反接二極管,帶3.3V LDO,輸入電壓5V,未配對時電流約30mA,配對後約10mA,輸入電壓禁止超過7V!
4、接口電平3.3V,可以直接連接各種單片機(51,AVR,PIC,ARM,MSP430等),5V單片機也可直接連接,無需MAX232也不能經過MAX232!
5、空曠地有效距離10米(功率等級為CLASS 2),超過10米也是可能的,但不對此距離的連接質量做保證
6、配對以後當全雙工串口使用,無需了解任何藍牙協議,支持8位數據位、1位停止位、可設置奇偶校驗的通信格式,這也是最常用的通信格式,不支持其他格式。
7、可以通過拉高34腳進入AT命令模式設置參數和查詢信息
8、體積小巧(3.57cm*1.52cm),工廠貼片生產,保證貼片質量。並套透明熱縮管,防塵美觀,且有一定的防靜電能力。
9、可通過AT命令切換為主機或者從機模式,可通過AT命令連接指定設備
10、支持從4800bps~1382400bps間的標準波特率

「HC-05」的圖片搜尋結果

qqqqqq

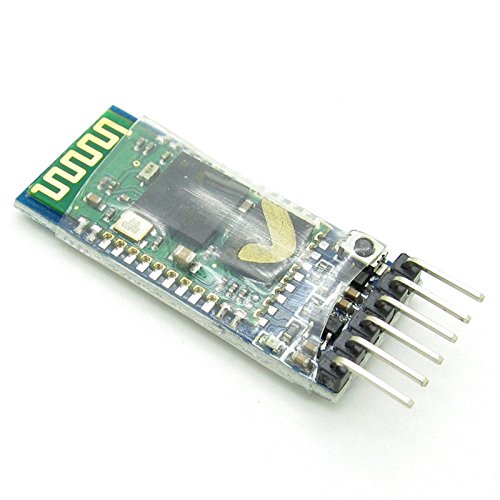

HC-05 Bluetooth Receiver RF Transceiver Module Serial Port Wireless Module

Product description

Description:

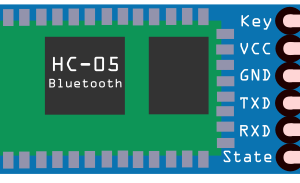

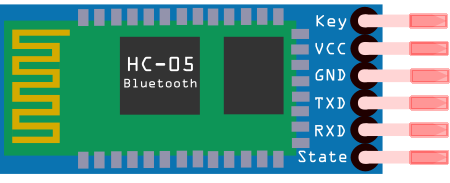

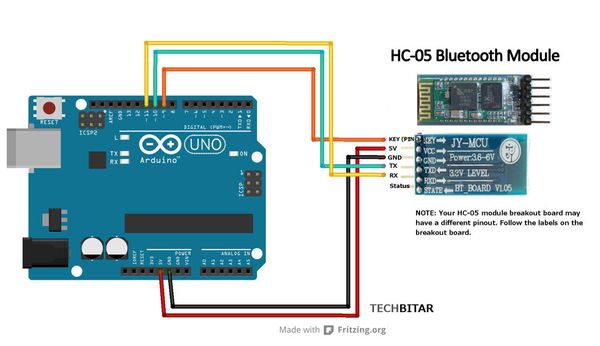

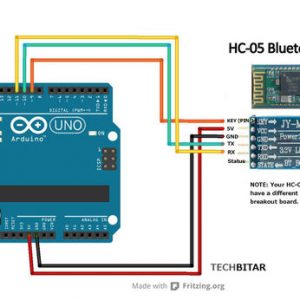

Wiring methods:
VCC: positive power supply
GND: power supply is negative
RXD: the receiver, Bluetooth module receives from another device sent data; normally connected to other devices transmitting end TXD
TXD: sending end, the Bluetooth module to send data to other devices; receiving terminal is normally connected to other devices RXD
EN: Enable, then you need to enter the AT mode 3.3V
Module Parameters:
Size: 37.5mm * 16.5mm * 4mm(L * W * H)
Input voltage: 3.6V – 6V.

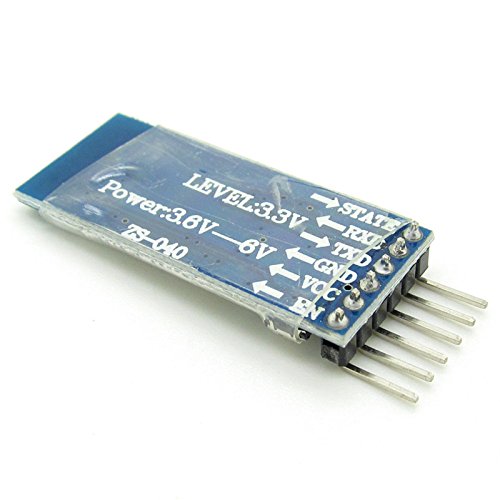

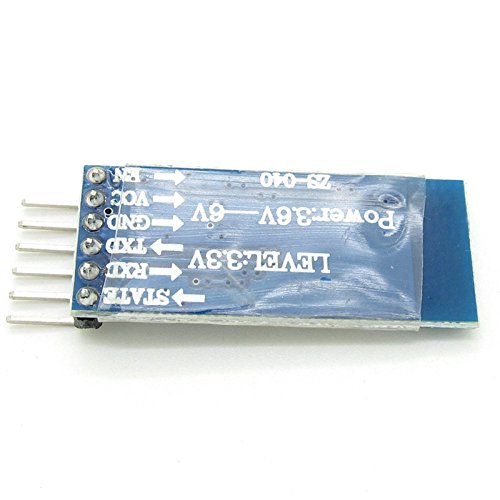

Leads to 6 feet: EN / VCC / GND / RXD / TXD / STATE (Bluetooth status leads to the foot, is not connected to the output low, after connecting output high)
With the connection status indicator, LED flash means no Bluetooth connection; LED slow flash indicates enter AT command mode
Onboard 3.3V regulator chip, the input voltage DC 3.6V-6V; when unpaired, current of about 30mA (because LED lights flashing, the current state of change);
pairing is successful, the current is about 10mA
Interface level 3.3V, you can directly connect a variety of microcontroller (Arduino / 51 / AVR / PIC / ARM / MSP430 etc.), 5V microcontroller can also be directly connected.
Directly connected to the microcontroller serial port, not through the MAX232 chip!
Open area effective transmission distance of 10 meters.
After the pairing is successful, can be used as a full-duplex serial interfaces. Without knowing any of the Bluetooth protocol, but only supports 8 data bits, 1 stop bit, no parity
communication format.
You can switch between Receiver and Transmitter mode via AT commands
Modules default baud rate is 9600, the default passkey is 1234, the default name for the HC-05
