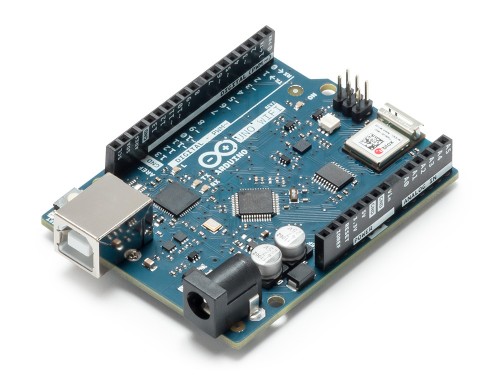

ARDUINO UNO WIFI REV2 Arduino.CC 最新推出 UNO WIFI R2 版本 義大利原廠

-22%

ARDUINO UNO WIFI REV2 Arduino.CC 最新推出 UNO WIFI R2 版本 義大利原廠

NT$2,300 NT$1,790 (未稅)

Availability: 售完無庫存, 目前排定進口中 貨號: ADB-004381 分類: 標籤: , , , , , , , , ,
  • 描述
  • 評價 (0)

描述

ARDUINO UNO WIFI REV2 Arduino.CC 義大利原廠 最新推出 UNO WIFI R2 版本 2019 最新批號

Arduino 2018最新推出 ARDUINO UNO WIFI REV2 讓您可以輕鬆將WiFI 通訊方式添加到您的設備。它基本上是一款 Arduino Uno Rev3,它帶有更多功能:它配備了 Microchip 的全新 8 位微處理器和板載IMU(慣性測量單元)。至於WiFi連接,使用新的 ECC608 加密芯片加速器可以確保安全。 WiFi 模組是一個獨立的 SoC , 具有集成的 TCP/ IP 協議棧,可以提供對Wi-Fi 網絡的訪問,或充當接入點。

Arduino Uno WiFi R2 具有14個數字輸入/輸出引腳 – 6可用作PWM輸出 – 6個模擬輸入,USB連接,電源插孔,ICSP接頭和復位按鈕。它包含支持微控制器所需的一切。只需使用USB電纜將其連接到計算機,或使用AC適配器或電池供電即可開始使用。

微控制器ATMEGA4809
工作電壓5V
輸入電壓(推薦)7 – 12V
數字I / O引腳14 – 6提供PWM輸出
PWM數字I / O引腳6
模擬輸入引腳6
每個I / O引腳的直流電流20毫安
3.3V引腳的直流電流50毫安
閃存48 KB(ATMEGA4809)
SRAM6,144  KB(ATMEGA4809)
EEPROM256字節(ATMEGA4809)
時鐘速度16 MHz
LED_BUILTIN25
長度68.6毫米
寬度53.4毫米
重量25克

Arduino.CC 原廠教學 https://www.arduino.cc/en/Guide/ArduinoUnoWiFiRev2

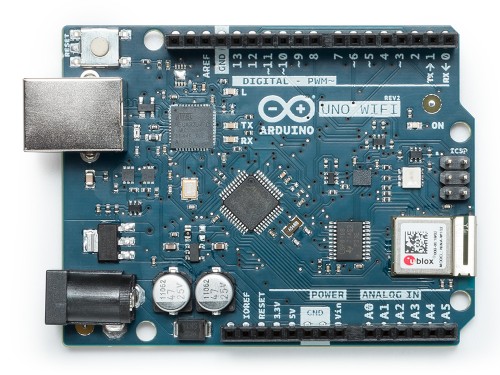

「arduino uno wifi rev2」的圖片搜尋結果

採用新型 Microchip MEGA4809 微控制器,與通常的 ATmega 328P 相比,具有不同的存儲器佈局。您現在擁有48K閃存,6K RAM和256字節EEPROM,因此您擁有比Arduino UNO(16K閃存和2K RAM)更多的閃存和更多內存。所述的編程 MEGA4809 發生通過的ATmega與MDBG代碼編程32U4和當連接到PC創建一個虛擬的COM端口。

串口

Arduino Uno WiFi Rev. 2有3個硬件串口。串行連接到USB接口,Serial1連接到引腳0(RX) 和1(TX)串行2連接到u-blox NINA-W13模塊。這允許使用引腳0和1而不會出現問題:在原始的Arduino UNO上,使用引腳0和1會中斷草圖上傳。

SPI

SPI接口可在ICSP連接器上使用,具有MISO,MOSI,SCK和CS的常用佈局。IMU和WiFi模塊連接到SPI總線,並具有用於芯片選擇(CS)的單獨和專用引腳

類似物

新內核有5個PWM引腳,引腳11不支持PWM。6 A / D引腳的分辨率通常為10位,值為0到1023。

RGB LED

靠近Nina模塊和ICSP連接器的是方形RGB SMD LED。該LED直接連接到NINA-W13 WiFi模塊,由模塊本身驅動。它將用於未來的應用和開發。

集成的IMU

在SPI總線上,通過專用CS連接(引腳D30或SPIIMU_SS)和專用中斷引腳(SPIIMU_INT),Arduino UNO WiFi Rev.2具有帶3軸加速度計和3軸陀螺儀的LSM6DS IMU。這款由ST Microelectronics製造的芯片是許多圖書館已經支持的標準組件; 您可以使用LSM6DS關鍵字在我們的庫管理器中選擇可用的庫。

中斷

新的MEGA4809微控制器允許您將任何數字引腳連接到中斷,因此您可以擁有與可用數字引腳一樣多的中斷服務程序(ISR)。您仍然使用常用功能定義中斷attachInterrupt(digitalPinToInterrupt(pin), ISR, mode);。有關更多詳細信息,請參閱attachInterrupt()頁面。

注意:U-blox NINA-W13模塊內置的WiFi天線是為嵌入式產品而設計的,不應觸摸。對其施加壓力或力可能會造成損壞。當您拆下此板上的防護罩時要非常小心,因為您可能會拉動WiFi天線。

ARDUINO UNO WIFI REV2 Arduino.CC 最新推出 UNO WIFI R2 版本

Add this board to a device and you’ll be able to connect it to a WiFi network, using its secure ECC608 crypto chip accelerator. The Arduino Uno WiFi is functionally the same as the Arduino Uno Rev3, but with the addition of WiFi and some other enhancements. It incorporates a brand new 8-bit microprocessor from Microchip and has an onboard IMU (Inertial Measurement Unit).

The Wi-Fi Module is a self-contained SoC with integrated TCP/IP protocol stack that can provide access to a Wi-Fi network, or act as an access point.

The Arduino Uno WiFi has 14 digital input/output pins—6 can be used as PWM outputs—6 analog inputs, a USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller. Simply connect it to a computer with a USB cable or power it with an AC adapter or battery to get started.

  • Microcontroller: ATMEGA4809
  • Operating Voltage: 5V
  • Input Voltage (recommended): 7-12V
  • Digital I/O Pins: 14 — 6 Provide PWM Output
  • PWM Digital I/O Pins: 6
  • Analog Input Pins: 6
  • DC Current per I/O Pin: 20mA
  • DC Current for 3.3V Pin: 50mA
  • Flash Memory: 48KB (ATMEGA4809)
  • SRAM: 6,144KB (ATMEGA4809)
  • EEPROM: 256 Bytes (ATMEGA4809)
  • Clock Speed: 16MHz
  • Dimensions: 68.6mm x 53.4mm
  • Weight: 25g
