Arduino Uno Rev3 副廠開發板含傳輸線 CE / FCC/ RoHS 認證環保無毒 Uno R3

-4%

Arduino Uno Rev3 副廠開發板含傳輸線 CE / FCC/ RoHS 認證環保無毒 Uno R3

NT$380 NT$365 (未稅)

Arduino Uno是一款基於ATmega328 的微控制器板。它有14個數位輸入/輸出引腳(其中6個可用作PWM輸出)、6個模擬輸入、1個16 MHz陶瓷震盪器、1個USB連接、1個電源插座、1個ICSP頭和1個重置按鈕。它包含了支持微控制器所需的一切;只需通過USB線將其連至電腦或者通過AC-DC適配器或電池為其供電即可開始。Uno與先前的所有電路板都不同,因為它不使用FTDI USB轉串口驅動器晶片。它反而將Atmega16U2編制成USB轉串口轉換器。

Availability: 尚有庫存 貨號: ADB-001160 分類: 標籤: , , , , , , , , , , , ,
Add to Wishlist
  • 描述
  • 評價 (0)

描述

Arduino Uno R3 副廠開發板含傳輸線 CE / FCC/ RoHS 認證環保無毒

Arduino Uno Rev3 副廠開發板含傳輸線與原廠高品質一樣的 Arduino 副廠開發板,非市面一般小工廠製造,符合 RoHS 規範, 具 CE / FCC 認證,可以辦理出口。

台灣智能感測科技提供的 Arduino Uno r3 副廠系列產品,皆與原廠PCB設計一樣無任何修改,所有 USB 晶片與電源管理 IC 皆與原廠一樣。可適用於 Win7,Win8,Win10 免額外加裝其驅動程式,支援官方 Arduino IDE 開發軟體。產品皆通過 CE, FCC, RoHs 環保認證。您可以放心使用於您各種工業環境,甚至搭配您的產品辦理出口都是無虞的。

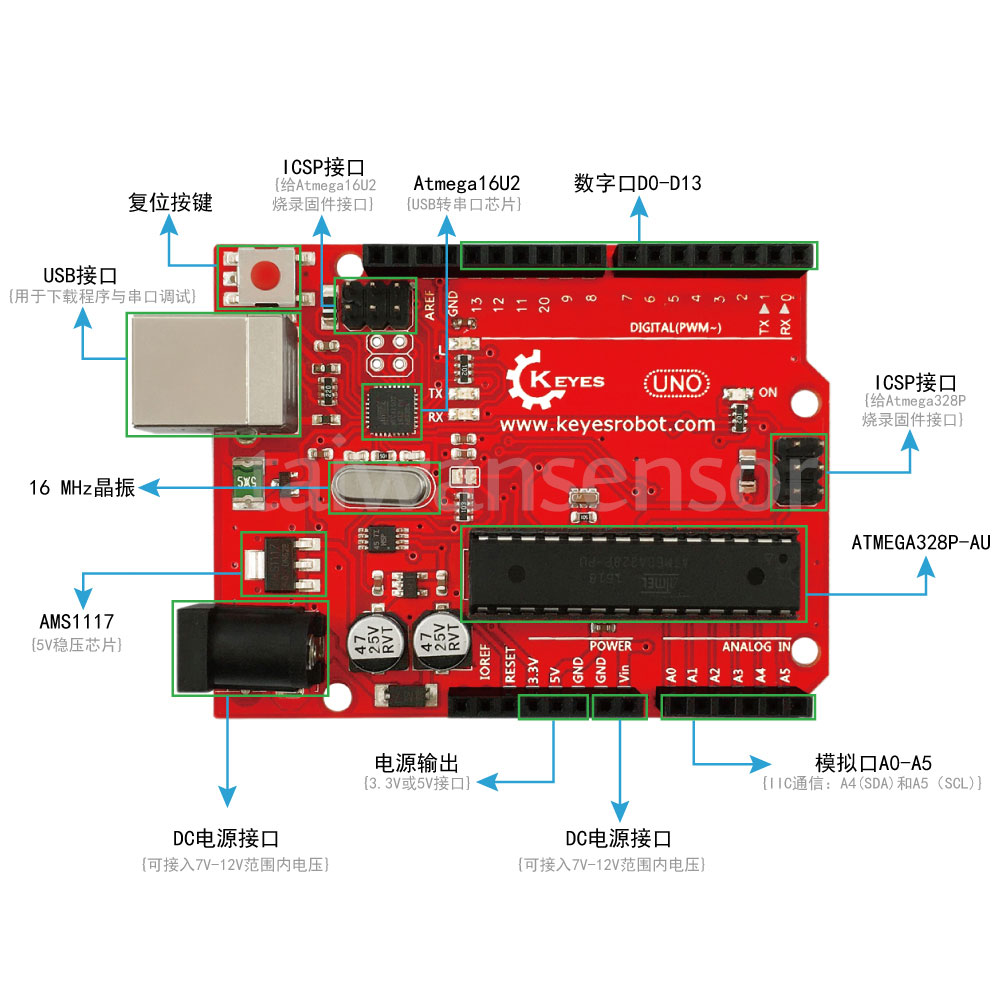

Arduino Uno Rev3 是一款基於ATmega328 (datasheet) 的微控制器板。它有14個數位輸入/輸出引腳(其中6個可用作PWM輸出)、6個模擬輸入、1個16 MHz陶瓷震盪器、1個USB連接、1個電源插座、1個ICSP頭和1個重置按鈕。它包含了支持微控制器所需的一切;只需通過USB線將其連至電腦或者通過AC-DC適配器或電池為其供電即可開始。Uno與先前的所有電路板都不同,因為它不使用FTDI USB轉串口驅動器晶片。它反而將Atmega16U2編制成USB轉串口轉換器。

AREF引腳附近添加了SDA和SCL引腳,在RESET引腳附近添加了另外2個新引腳,IOREF讓盾板能夠適應電路板提供的電壓。將來,盾板會與使用AVR、工作電壓為5V的電路板以及工作電壓為3.3V的Arduino Due相容。第二個引腳是未連接引腳,留作將來之用。

Arduino Uno R3 現在使用的是 ATmega16U2,而不是舊版 Uno上的 8U2(或前幾代的FTDI)。這允許更快的傳輸速率和更多的內存。Linux或Mac不需要驅動程序(需要Windows的inf文件並包含在Arduino IDE中),並且可以將Uno 顯示為鍵盤,鼠標,操縱桿等。

Arduino Uno r3 還在AREF旁增加了SDA和SCL引腳。另外,在RESET引腳附近還有兩個新的引腳。一個是允許屏蔽適應板上提供的電壓的IOREF。另一個是沒有連接的,保留給未來的目的。Uno R3適用於所有現有的屏蔽,但可以適應使用這些附加引腳的新屏蔽。Arduino是一個開源的物理計算平台,基於一個簡單的I / O板和一個實現處理 / 佈線語言的開發環境。Arduino可以用來開發獨立的交互對象,或者可以連接到計算機上的軟件(例如Flash,Processing,MaxMSP)。開源IDE可以免費下載(目前用於Mac OS X,Windows和Linux)。

Arduino Uno Rev3 副廠開發板含傳輸線 Arduino Uno r3

Arduino Uno r3

Arduino Uno 板可以通過USB連接或外部電源供電。電源是自動選擇的。

外部(非USB)電源可以來自AC-to-DC適配器(壁式電源)或電池。通過將2.1mm中心正極插頭插入電路板的電源插孔,可以連接適配器。電池引出線可插入POWER連接器的GND和Vin引腳頭。

該板可以在6到20伏的外部電源上工作。但是,如果提供的電壓低於7V,則5V引腳的電壓可能低於5伏,電路板可能會變得不穩定。如果使用的電壓超過12V,電壓調節器可能會過熱並損壞電路板。建議的範圍是7到12伏特。

電源引腳如下:

  • VIN。Arduino / Genuino電路板使用外部電源時的輸入電壓(而不是USB連接或其他穩壓電源的5V電壓)。您可以通過此引腳提供電壓,或者,如果通過電源插孔供電,請通過此引腳訪問它。
  • 5V。該引腳輸出來自電路板上穩壓器的穩壓5V。電路板可以通過直流電源插孔(7 – 12V),USB連接器(5V)或電路板的VIN引腳(7-12V)供電。通過5V或3.3V引腳提供電壓旁路穩壓器,並可能會損壞您的板。我們不建議。
  • 3V3。由板載穩壓器產生的3.3伏電源。最大電流消耗是50 mA。
  • GND。接地引腳。
  • IOREF。Arduino / Genuino板上的這個引腳提供了微控制器工作的電壓參考。正確配置的屏蔽層可以讀取IOREF引腳電壓,並選擇適當的電源或使能輸出上的電壓轉換器,以使用5V或3.3V。

記憶

ATmega328具有32 KB(由引導程序佔用0.5 KB)。它還具有2 KB的SRAM和1 KB的EEPROM(可以通過EEPROM庫進行讀寫  )。

Arduino Uno r3

Arduino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz quartz crystal, a USB connection, a power jack, an ICSP header and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.. You can tinker with your UNO without worring too much about doing something wrong, worst case scenario you can replace the chip for a few dollars and start over again.

“Uno” means one in Italian and was chosen to mark the release of Arduino Software (IDE) 1.0. The Uno board and version 1.0 of Arduino Software (IDE) were the reference versions of Arduino, now evolved to newer releases. The Uno board is the first in a series of USB Arduino boards, and the reference model for the Arduino platform; for an extensive list of current, past or outdated boards see the Arduino index of boards.
