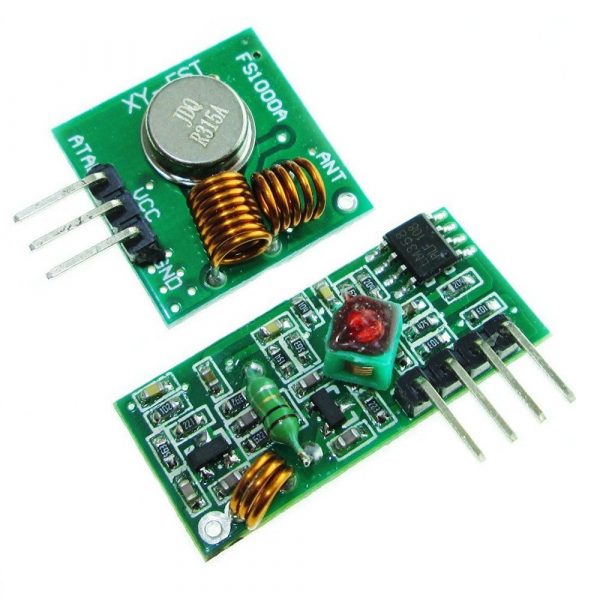

315MHZ RF 無線模組 Arduino 遙控器 315M 含發射與接收模組

-18%

315MHZ RF 無線模組 Arduino 遙控器 315M 含發射與接收模組

NT$65 NT$53 (未稅)

Availability: 客訂商品無現貨 貨號: WIG-003017 分類: 標籤: , , , , ,

描述

315MHZ RF 無線模組 Arduino 遙控器 315M 含發射與接收模組 含完整 Arduino  接收與發送的範例教學

315MHZ RF 無線模組, 可自己加上天線可以提高無線通信的效率。一條簡單的電線就可以做到這一點。

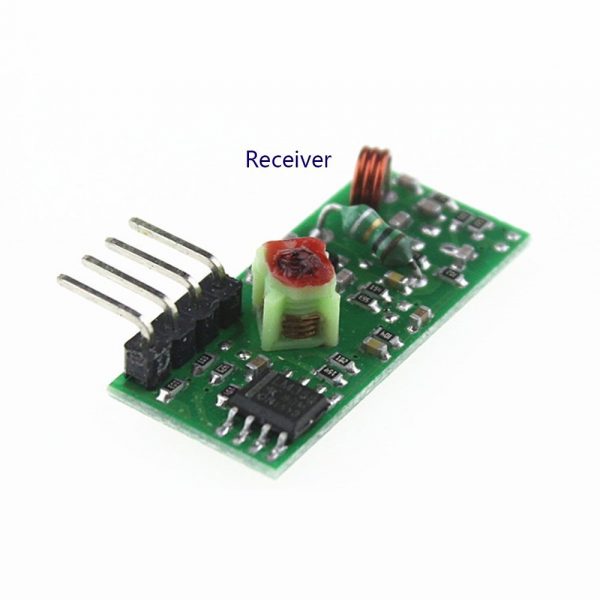

接收模組 技術參數

  • 產品型號MX-05V
  • 工作電壓:DC5V               靜態電流:4MA
  • 接收頻率:315MHZ
  • 接收靈敏度:-105DB
  • 尺寸:30*14*7mm   外接天線:32CM 單芯線,繞成螺旋狀

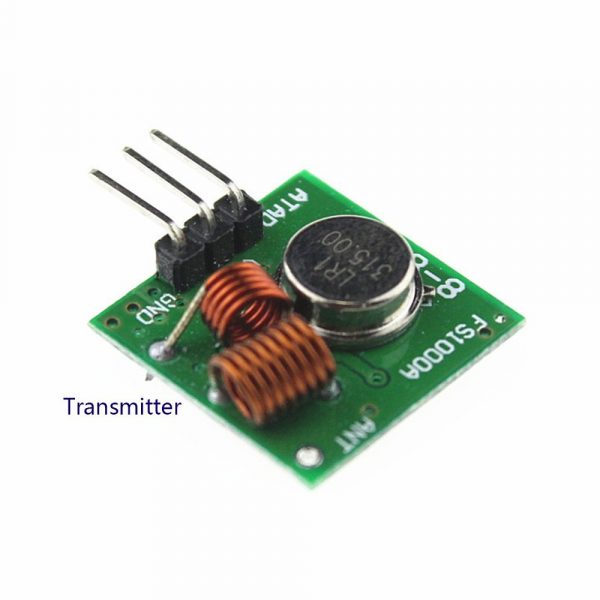

發射頭技術參數

  • 產品型號:MX-FS-03V
  • 發射距離:20 -200 米(電壓不同,效果不同)工作電壓:3.5-12V 外型尺寸:19*19mm
  • 工作方式:AM               傳輸速率:4KB/S         發射功率:10mW
  • 發射頻率:315M
  • 外接天線:25cm普通多芯或單芯線
  • 引腳排列從左→右:(DATA;VCC;GND)

應用環境

遙控開關、接收模塊、摩托車、汽車防盜產品、家庭防盜產品、電動門、捲簾門、窗、遙控插座、遙控LED、遙控音響、遙控電動門、遙控車庫門、遙控伸縮門、遙控捲閘門、平移門、遙控開門機、關門機等門控系統、遙控窗簾、報警主機、報警器、遙控摩托車、遙控電動車、遙控MP3等。

備註

  • VCC 電壓要與模塊工作電壓一致,且要做好電源濾波。
  • 天線對模塊的接收效果影響很大,最好接1/4 波長的天線,一般採用50 歐姆單芯導線,天線的長度 315M 的約為 23cm
  • 天線位置對模塊接收效果亦有影響,安裝時,天線盡可能伸直,遠離屏蔽體,高壓,及乾擾源的地方;使用時接收頻率、解碼方式及振盪電阻應與發射匹配.
