電容式指紋識別模組 360度任意角度識別、深度自學習功能、高性能、低功耗的電容式指紋

-9%

電容式指紋識別模組 360度任意角度識別、深度自學習功能、高性能、低功耗的電容式指紋

NT$670 NT$610 (未稅)

Availability: 尚有庫存 貨號: SNH-007194 分類: 標籤: , , , , ,

描述

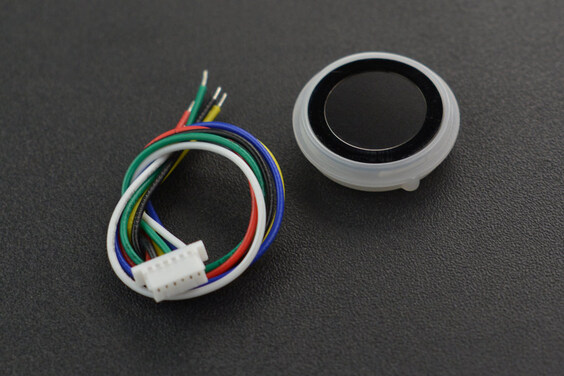

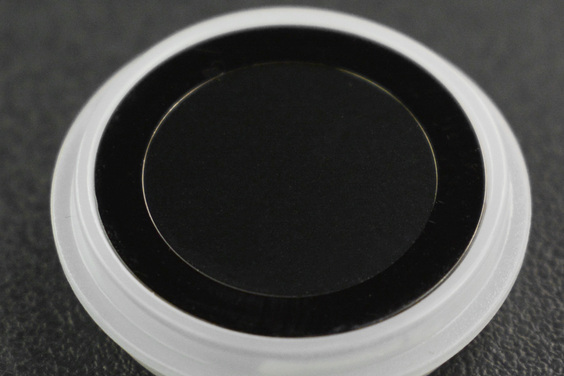

電容式指紋識別模組 360度任意角度識別、深度自學習功能、高性能、低功耗的電容式指紋

電容式指紋識別模組 集指紋採集、處理、存儲及指紋比對為一體。以 ID809 高性能處理器和半導體指紋傳感器為核心,內置IDfinger6.0指紋算法,能夠獨立完成全部的指紋識別工作。該模塊採用標準UART通訊,配合 Arduino 函數庫,非常容易實現錄入指紋、刪除指紋、比對指紋等指紋識別功能。同時我們提供了一個上位機軟件,通過該軟件就能操作該模組。

電容式指紋識別模組 外觀精緻輕薄一體化,具有環形炫酷呼吸燈,指紋識別速度快、安全性高,支持360度任意角度識別、深度自學習功能、高性能、低功耗。

特性

  • 360°指紋錄入與匹配
  • 自動學習功能
  • CNC金屬環,炫酷燈環

應用場景

  • 指紋門鎖
  • 抽屜鎖
  • 身份識別
  • 授權許可

技術規格

  • 工作電壓:3.3V
  • 工作電流:<60mA
  • 通信方式:UART
  • 存儲容量:80枚指紋
  • 1:1的驗證時間:300~400ms
  • 像素分辨率: 508dpi
  • 像素點數:160×160
  • 指紋檢測區域:8.0mm x 8.0mm
  • 工作環境:‐40‐60℃/<RH 90%
  • 尺寸:直徑21mm / 高5mm

技術文件

原廠技術文件

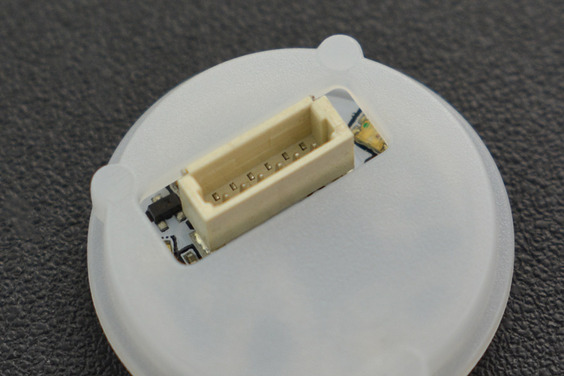

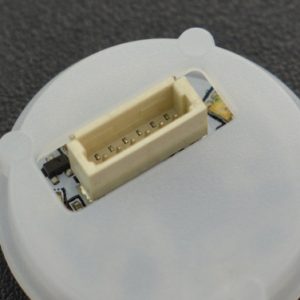

引腳說明

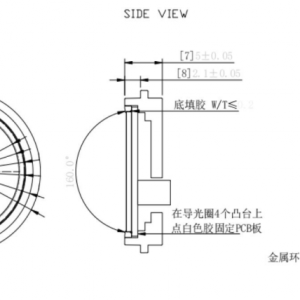

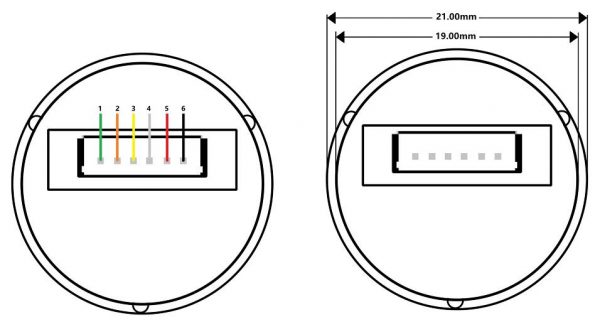

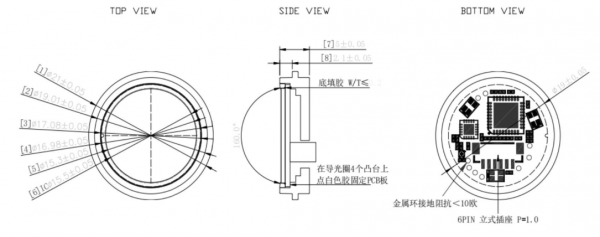

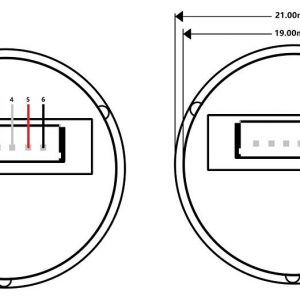

SEN0348結構 SEN0348線序&尺寸

序號 名稱 功能描述
1 GND 公共地
2 RX UART接收
3 TX UART發射
4 WAKE 通訊控制:高電平有效
5 IRQ 手指感應輸出:高電平有效
6 3.3V 正極

接线图

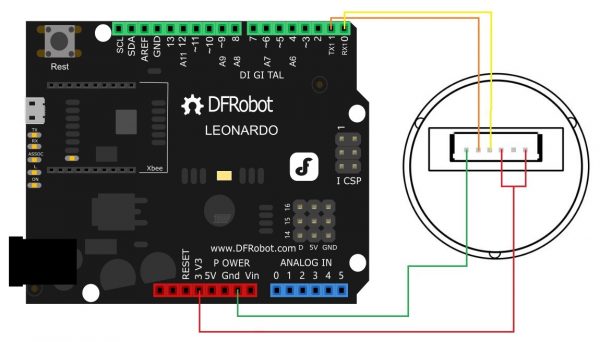

Arduino 接線圖 SEN0348Leonardo接线

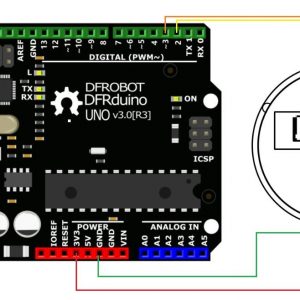

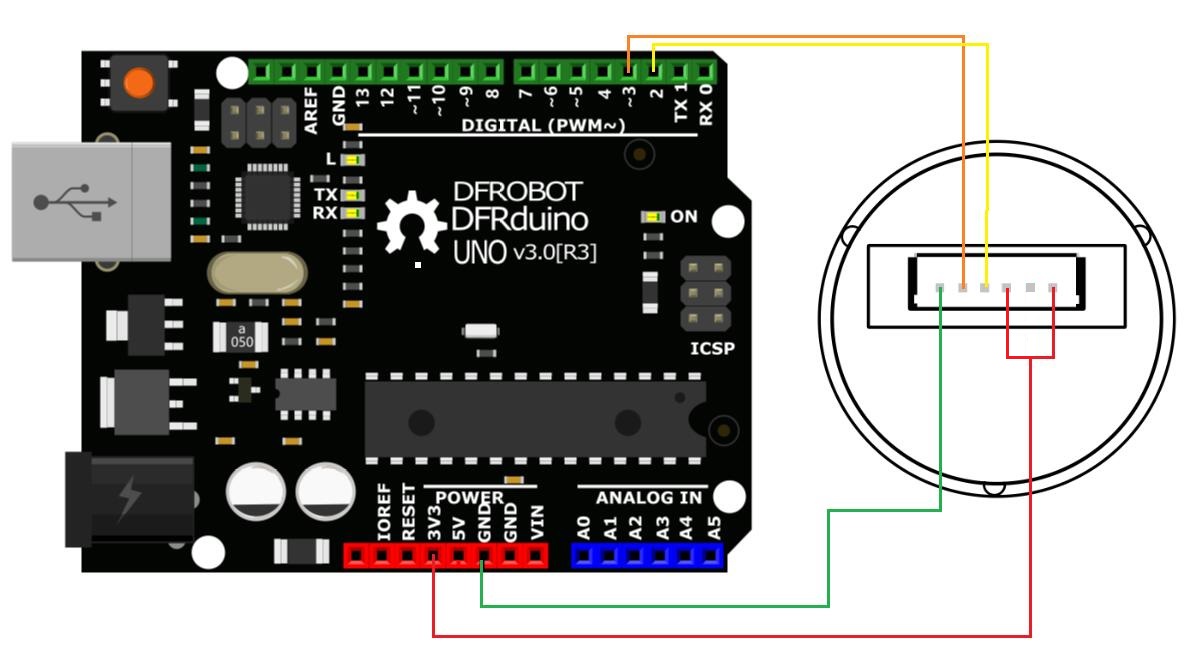

UNO接线图 SEN0348接线

Capacitive Fingerprint Scanner / Sensor

INTRODUCTION

This capacitive fingerprint sensor supports fingerprint capture, image processing, fingerprint storage, fingerprint comparison, and so on. Taking ID809 high-performance processor and semiconductor fingerprint sensor as the core, the sensor adopts built-in IDfinger6.0 algorithm, which can complete all fingerprint identification work independently. The product supports UART communication. When working with the Arduino library, it can easily realize functions like fingerprint registration, fingerprint deletion, etc. Also, we provide upper computer software that helps users to operate this sensor.

This fingerprint sensor comes with round breathing LEDs and has a simple structure, small size, and delicate appearance. The sensor offers fast recognition speed and high security. What’s more, it supports 360-degree arbitrary angle recognition and deep self-learning function, high performance and low power consumption.

FEATURES

  • 360-degree fingerprint entry and matching
  • Self-learning function
  • CNC metal ring, plus aperture

APPLICATIONS

  • Fingerprint door-lock
  • Drawer Lock
  • Identity Recognition
  • Authorization

SPECIFICATION

  • Operating Voltage: 3.3V
  • Operating Current: <60mA
  • Communication Method: UART
  • Storage Capacity: 80 fingerprints
  • 1 : 1 verification time: 300~400ms
  • Pixel Resolution: 508dpi
  • Number of Pixels: 160×160
  • Fingerprint Detection Area: 8.0mm x 8.0mm
  • Working Environment: ‐40‐60℃/
  • Dimension: diameter 21mm/height 5mm

DOCUMENTS
