樹莓派 7寸 TFT 觸控螢幕 DSI顯示屏接口 電容式觸摸屏,支持5個觸摸點

-12%

樹莓派 7寸 TFT 觸控螢幕 DSI顯示屏接口 電容式觸摸屏,支持5個觸摸點

NT$2,100 NT$1,850 (未稅)

描述

樹莓派 7寸 TFT 觸控螢幕 具 800*480 分辨率 DSI顯示屏接口 支援 Raspberry Pi 4B/3B+/3B

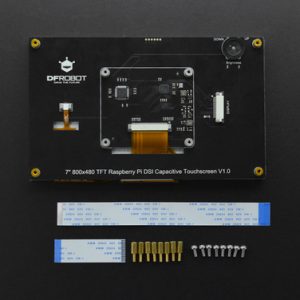

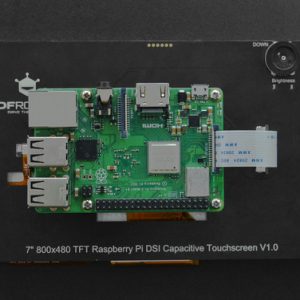

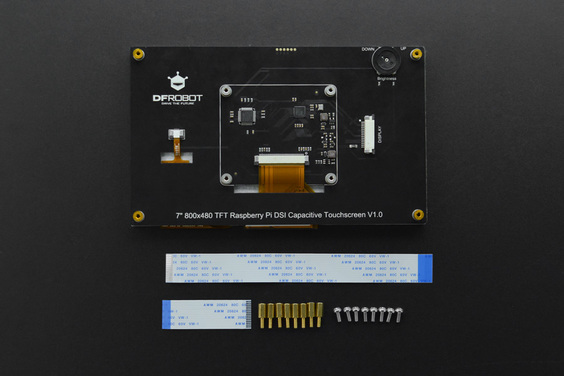

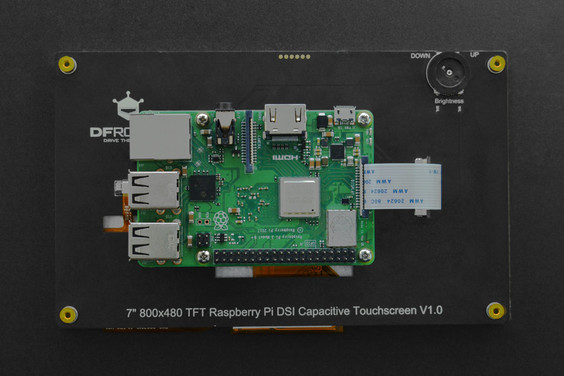

樹莓派 7寸 TFT 觸控螢幕 一款7寸樹莓派TFT觸摸屏,800*480分辨率,顯示區域達到154.8×85.92mm,支持樹莓派DSI顯示屏接口,自帶電容式觸摸面板,支持5點觸控。背面獨特的孔位設計,可直接安裝樹莓派。顯示屏採用樹莓派供電設計,無需外接電源。同時,顯示屏還支持硬件背光調節,可以通過旋轉屏幕背後的電位器調節背光亮度。

注意: 本觸控螢幕與Raspberry Pi Pico和Raspberry Pi 400個人計算機不兼容

特點

  • 電容式觸摸屏,支持5點觸控
  • 樹莓派DSI直接驅動

技術規格

  • 工作電壓:3.3V (樹莓派顯示接口提供)
  • 最大工作電流:450mA
  • 屏幕分辨率:800*480
  • 視頻接口:樹莓派DSI
  • 觸控點數:5 點
  • 可視角度:60°/70°/70°/70°
  • RGB888-16兆真彩色
  • 刷新頻率:60Hz
  • 發光率:280 cd/m2
  • 工作溫度:-20℃-70℃

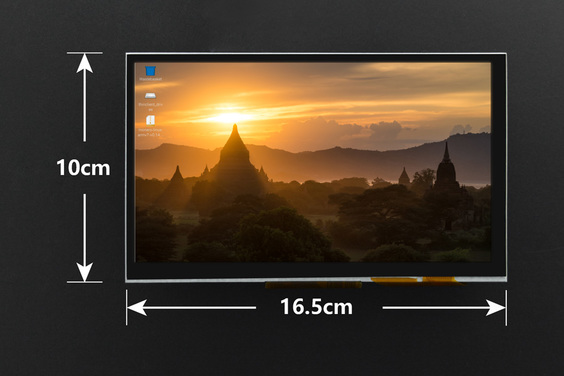

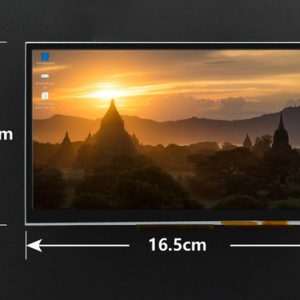

  • 外形尺寸:165mm x 100mm
  • 安裝孔尺寸:M2.5
  • 外安裝孔位置:155mm x 80mm
  • 內安裝孔位置:58mm x 49mm

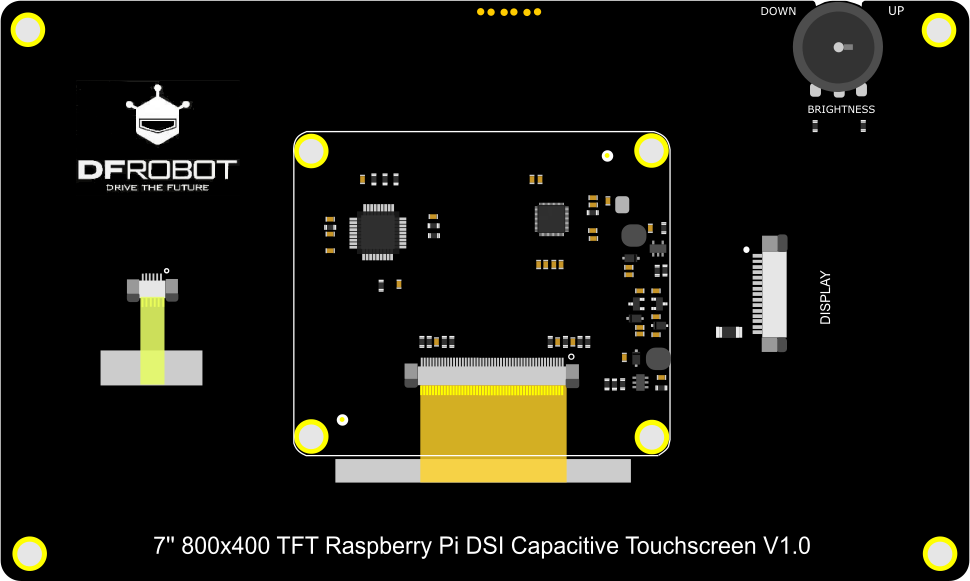

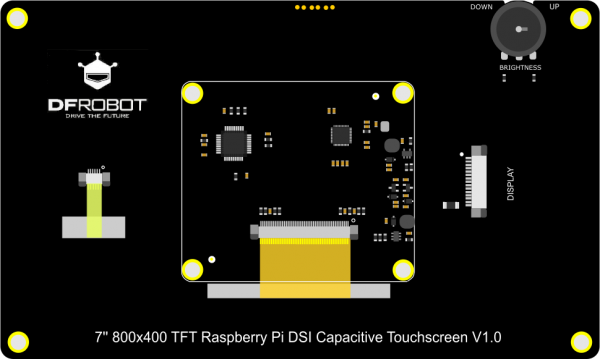

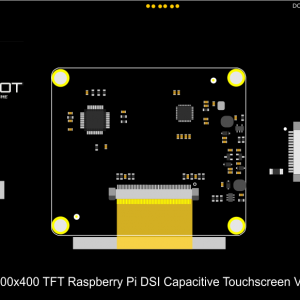

接口說明

  • DISPLAY接口通過FPC排線連接到樹莓派的DISPLAY接口
  • 電位器可調節顯示屏亮度

使用教程

第一步、將下載有樹莓派系統的SD卡插入樹莓派。

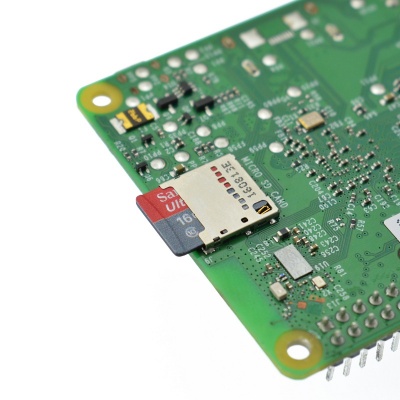

插入SD卡示意圖

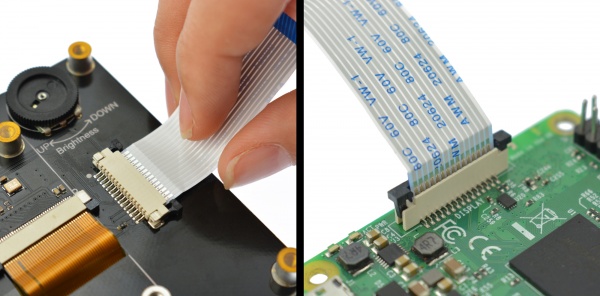

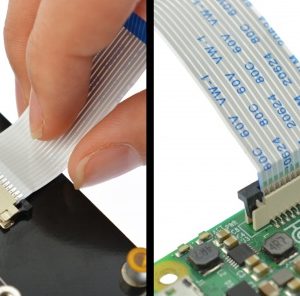

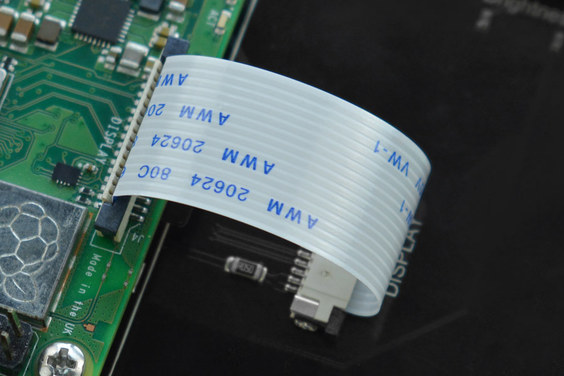

第二步、將7寸觸摸屏的DISPLAY接口通過提供的FPC排線與樹莓派上的DISPLAY接口相連接。

第三步、給樹莓派通電後,就可以使用7寸觸摸屏了。

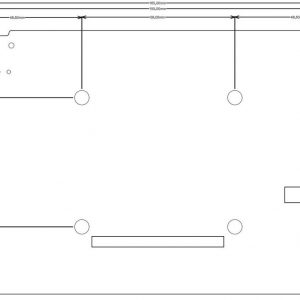

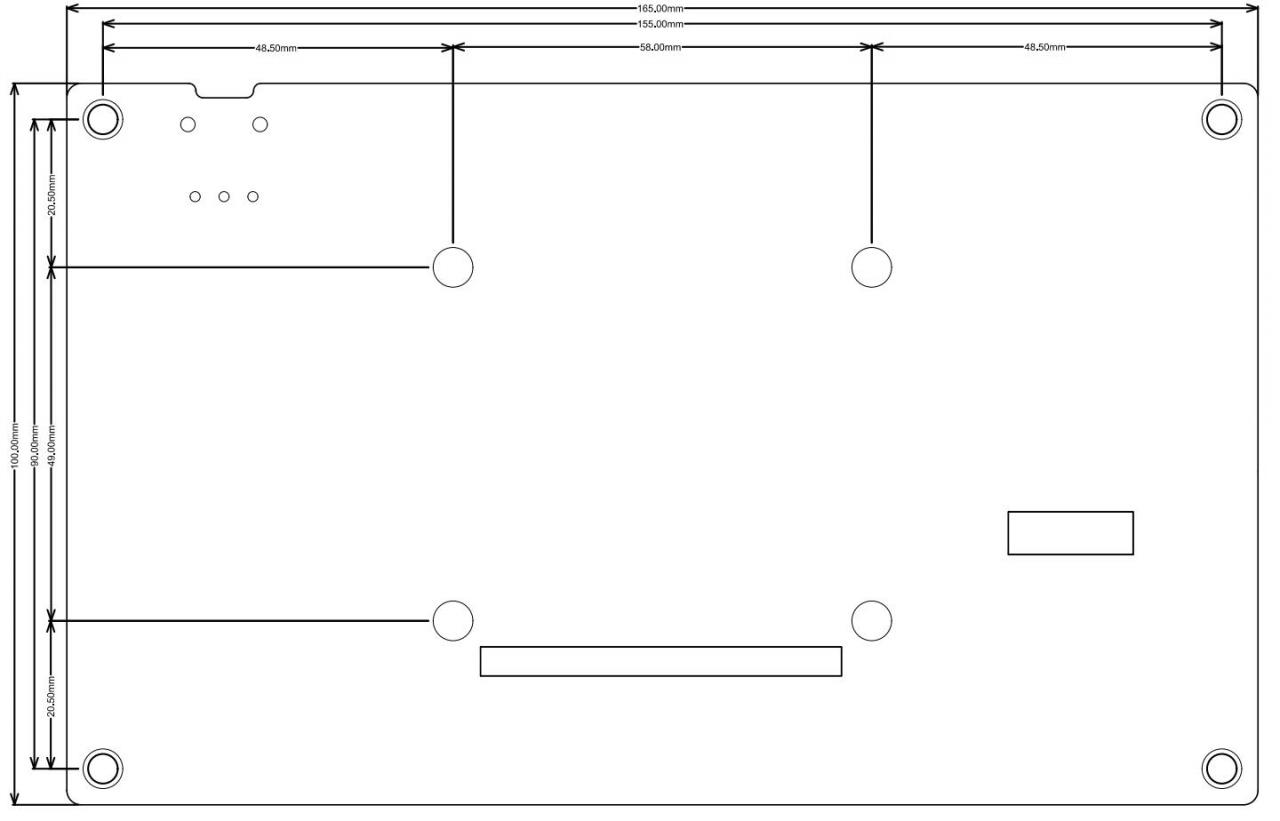

尺寸圖

7” 800×480 TFT DSI Capacitive Touchscreen (Compatible with Raspberry Pi 4B/3B+/3B)

This is a 7″ Raspberry Pi LCD touchscreen with 800*480 resolution and 154.8 x 85.92mm display area. The product supports the Raspberry Pi DSI display interface and comes with a capacitive touch panel on its screen and supports 5 touch points. The special holes design on the back of the screen is convenient to directly install the Raspberry Pi in the product. There is no need to provide external power for the touchscreen as the Raspberry Pi power supply is adopted. In addition, the screen supports hardware backlight adjustment. The function can be realized by turning the potentiometer on the back of the display.

 Note: The screen is not compatible with Raspberry Pi Pico and Raspberry Pi 400 Personal Computer.

FEATURES





  • Capacitive Touchscreen, Support 5 TouchPoints.
  • Raspberry DSI Direct Driver



SPECIFICATION

  • Operating Voltage: 3.3V (Supplied by Raspberry Pi Display Interface)
  • Maximum Operating Current: 450mA
  • Resolution: 800*480
  • Video Interface: Raspberry Pi DSI
  • Number of Touch Points: 5
  • Viewing Angle: 60°/70°/70°/70°
  • RGB888-16 Mega True Color
  • Refresh Frequency: 60Hz
  • Luminous Efficiency: 280 cd/m2
  • Operating Temperature: -20℃~70℃
  • Dimension: 165mm×100mm / 6.50″ × 3.94″
  • Mounting Hole Size: M2.5
  • Outer Mounting Hole Position: 155mm × 80mm/ 6.10″ × 3.15″
  • Inner Mounting Hole Position: 58mm x 49mm/ 2.28″ x 1.93″

DOCUMENTS
