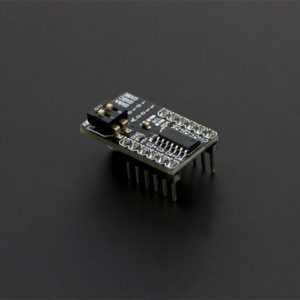

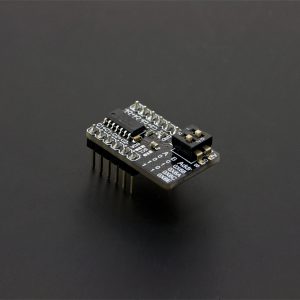

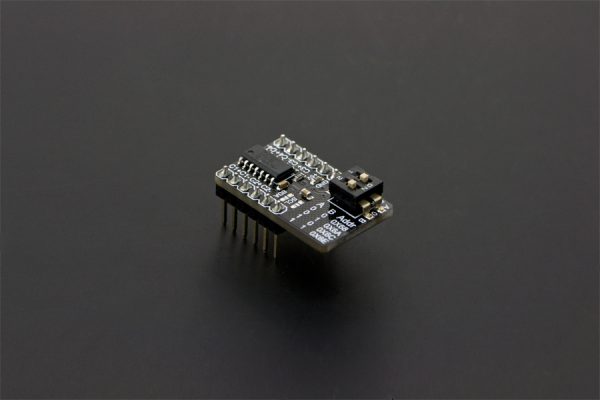

樹莓派高精度 18 Bit 四通道 可程式 ADC 模組 MCP3424 18-Bit A/D 轉換模組 也支援 Arduino

-12%

樹莓派高精度 18 Bit 四通道 可程式 ADC 模組 MCP3424 18-Bit A/D 轉換模組 也支援 Arduino

NT$530 NT$465

MCP3424 18位元AD轉換模組 MCP3424是一款低噪音、高精度的18位元A/D轉換晶片,為樹莓派提供獲取模擬量的功能

Availability: 尚有庫存 貨號: RPI-007008 分類: 標籤: , , , , ,

描述

樹莓派高精度 18 Bit 四通道 可程式 ADC 模組 MCP3424 18-Bit ADC-4 Channel 也支援 Arduino

樹莓派高精度 18 Bit 四通道 可程式 ADC 模組 集成了高品質的的MCP3424實現類比量到數位量(AD)轉換,可以為樹莓派提供獲取模擬量的功能 ,也可以滿足Ardruino等高精度AD轉換的需求。我們都知道樹莓派是沒有類比信號採集功能的。如果玩家想用一些類比感測器,需要搭一個數模轉換電路,費時費力。下面這款AD轉換模組能一步解決你的煩惱。

MCP3424是一款低噪音、高精度的18位元A/D轉換晶片,其特點是:

  • 在每個轉換週期內,自動對失調和增益誤差進行校正。
  • 其解析度可以設置,以滿足不同場景的要求。
  • 用戶可在A/D轉換之前可選擇PGA增益對信號進行放大,方便對微弱電壓檢測。
  • 提供兩種轉換模式:單次轉換模式和(b)連續轉換模式。
    • (a)單次轉換模式:器件在完成一次轉換後自動進入低電流待機模式,直至接收到新的轉換命令,這樣可顯著降低空閒週期內的電流消耗,建議使用該模式。
    • (b)在連續轉換模: 器件以設定的轉換速率進行連續轉換,這樣可以直接讀取資料前不用再次啟動轉換。

適用範圍

  • 溫度、力度等感測器
  • 電池等計量
  • 工業自動化設備

技術規格

  • 工作電壓:2.7 – 5.5V
  • 待機電流:300nA (5V)
  • 工作溫度:-40°C ~ +125°C
  • 片內參考電壓:2.048V ± 0.05%, 漂移15 PPM /°C
  • 片內可程式設計增益(PGA):x1,x2,x4,x8 (x1為缺省值)
  • 差分輸入範圍:-2.048V / PGA ~ 2.048V / PGA
  • 可設置解析度:12位、14位、16位、18位 (12為缺省值)
  • 採樣速率:240次/s, 60次/s ,15次/s,3.75次/s(與解析度相對應)
  • 增益誤差:0.05% (PGA = 1,18位)
  • 失調誤差:15uV (PGA = 1,18位)
  • 輸入介面:4路差分輸入,2.54mm間距排針
  • 輸出介面:I2C,2.54mm間距排針

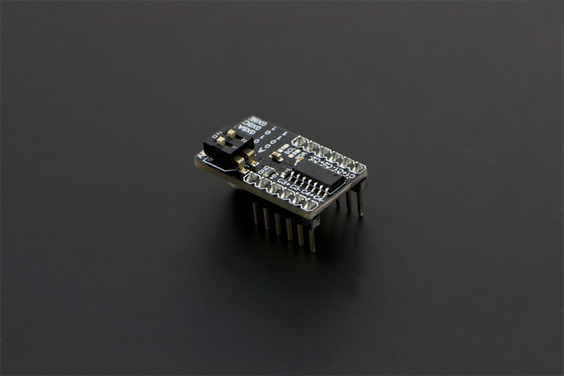

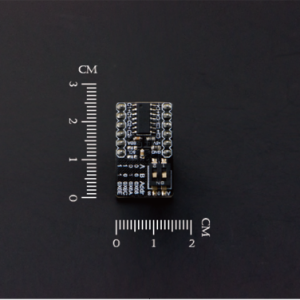

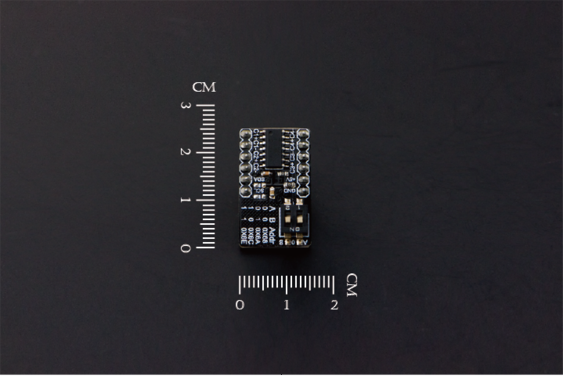

  • 模組尺寸:27x16mm

注:差分輸入範圍和PGA相關,以PGA=4為例,則其輸入範圍為 -0.512(-2.048/4)V ~ 0.512(2.048/4)V

接口說明

  • 輸入輸出引腳如圖所示。
  • 撥碼說明:模組通過一組撥碼開關設置I2C的通訊位址,撥碼的設置參見模組上的位址表

文件資料

MCP3424 18-Bit ADC-4 Channel with Programmable Gain Amplifier for Raspberry Pi

INTRODUCTION

The module integrates MCP3432 A/D converter chip. The module can provide analog input function for Raspberry Pi and provide high accuracy analog input for Arduino.

MCP3424 is one of the low noise and high accuracy 18-Bit delta-sigma analog-to-digital (ΔΣ A/D) converter family members of the MCP342X series. Its characteristic is:
Self calibration of internal offset and gain per each conversion.

User can select the PGA gain before the analog-to-digital conversion takes place. This allows the device to convert a very weak input signal with high resolution.

The device have two conversion modes:

  • (a)One-Shot mode: the device performs a single conversion and enters a low current standby mode automatically until it receives another conversion command.
  • (b)Continuous mode: the conversion takes place continuously at the set conversion speed.

APPLICATIONS

  • Temperature Sensing with RTD, Thermistor, and Thermocouple
  • Bridge Sensing for Pressure, Strain, and Force
  • Weigh Scales
  • Battery Fuel Gauges

SPECIFICATION

  • Operating Voltage: 2.7 – 5.5V
  • Standy Current: 300nA (5V)
  • Operating Temperature: -40°C ~ +125°C
  • On-Board Voltage Reference: 2.048V ± 0.05%, Drift 15 PPM /°C
  • On-Board Programmable Gain Amplifier (PGA): x1,x2,x4,x8
  • Differential Input Full Scale Range: -2.048V / PGA ~ 2.048V / PGA (e.g., PGA=4, Range is -0.512 ~ 0.512V)
  • Programmable Resolution: 12, 14, 16, 18bits
  • Programmable Data Rate: 240, 60, 15, 3.75 SPS
  • Gain Error: 0.05% (PGA = 1, 18bits)
  • Offset Error: 15uV (PGA = 1, 18bits)
  • Input Interface: 4 differential channels, PIN header of 2.54mm spacing
  • Output Interface: I2C, PIN header of 2.54mm spacing
  • Size: 27x16mm(1.06×0.63″)

DOCUMENTS
