ESPHome 雙路繼電器怎麼接 Home Assistant？配網、乾接點與安全選型指南

想把照明、排風、灌溉或設備控制接進 Home Assistant，常見做法是先準備 ESP32、繼電器板、電源與外殼，再自行編譯 ESPHome。商品 SLH-015972 已將這些基礎工作整合成含白色外殼的雙路控制器，出廠預燒基於 ESPHome 的 TIS 專案韌體，完成 Wi-Fi 配網後即可開始加入 Home Assistant。

不是 PCB 裸板，而是可固定安裝的完整控制器

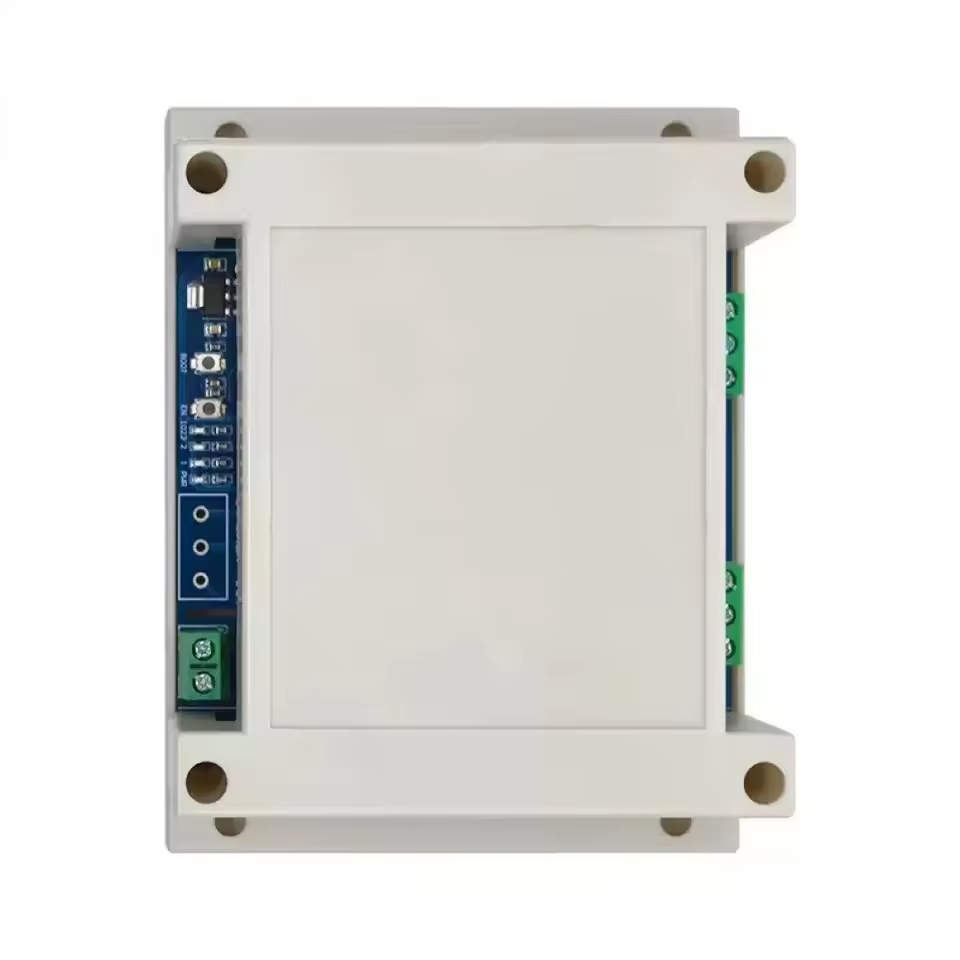

ESP32 雙路智慧繼電器控制器成品已搭配白色外殼，外殼四角保留固定孔，適合安裝在配電盤或弱電箱內。控制核心採用 ESP32，具備 Wi-Fi 與 BLE；兩路繼電器各自提供 NC、COM、NO，可依現場需求選擇常閉或常開控制邏輯。

兩組輸出都是 SPDT 無源乾接點，不會主動輸出 ESP32 的工作電壓。這種設計可用於設備啟停訊號、外部接觸器、門禁或其他乾接點介面，但仍須依被控設備的電路與安全規範設計接線。

預燒 ESPHome，縮短第一次上線的準備時間

出廠韌體為 TIS 專案韌體 v1.0.0，基於 ESPHome。使用者不必先建立 ESPHome 開發環境，也不必從零撰寫 YAML。完成 Wi-Fi 配網後，可由 Home Assistant 的 ESPHome 整合加入設備，兩路繼電器會以獨立開關呈現。

若暫時沒有 Home Assistant，同一區域網路內仍可使用板載 Web 控制頁操作。需要後續維護時，韌體支援 ESPHome OTA，並可查看 Wi-Fi RSSI、IP、SSID、MAC、運作時間與上次重新啟動原因等診斷資訊。

首次配網與加入 Home Assistant

1. 先在未接高壓負載的安全條件下為控制器上電。
2. 使用支援 Web Bluetooth 的瀏覽器透過 Improv Wi-Fi 配網，或連接設備的備援 AP 完成 Wi-Fi 設定。
3. 從路由器 DHCP 清單、Home Assistant 自動發現或裝置的 .local 名稱尋找設備。
4. 在 Home Assistant 前往「設定 → 裝置與服務 → 新增整合 → ESPHome」，輸入設備 IP 或 mDNS 名稱。
5. 加入後確認 Relay 1、Relay 2 與診斷資訊都已出現，再進行負載端接線。

目前出廠設定的首次配對視窗為每次重新上電後 30 分鐘。若 Wi-Fi 已連線但 Home Assistant 無法加入，可正常斷電重上電，再於 30 分鐘內以設備 IP 加入。跨 VLAN、訪客 Wi-Fi或 AP Isolation 環境可能無法解析 .local，此時應直接使用 IP。

適合哪些自動化情境

溫室灌溉與排風控制

Home Assistant 可依排程、溫濕度或其他感測條件，讓兩路乾接點分別控制灌溉訊號與排風接觸器。泵浦、馬達、壓縮機、電磁閥及高電流加熱設備應使用外部接觸器，不應直接按照繼電器外殼的電流標示選型。

工作室或商辦的兩迴路控制

可將兩路輸出分別用於照明、排風或非安全關鍵的輔助控制訊號，再由 Home Assistant 執行定時、人在／離家或感測器聯動。臨時操作時，也能從區域網路 Web 頁個別切換。

OEM 設備與弱電乾接點整合

對具有啟停、警報復歸或模式切換乾接點的設備，可利用 COM＋NO 或 COM＋NC 接入既有控制介面。設計前仍需確認兩套系統是否真正採用無源接點，以及允許的接點電壓與電流。

30A 是繼電器元件標示，不是整板額定

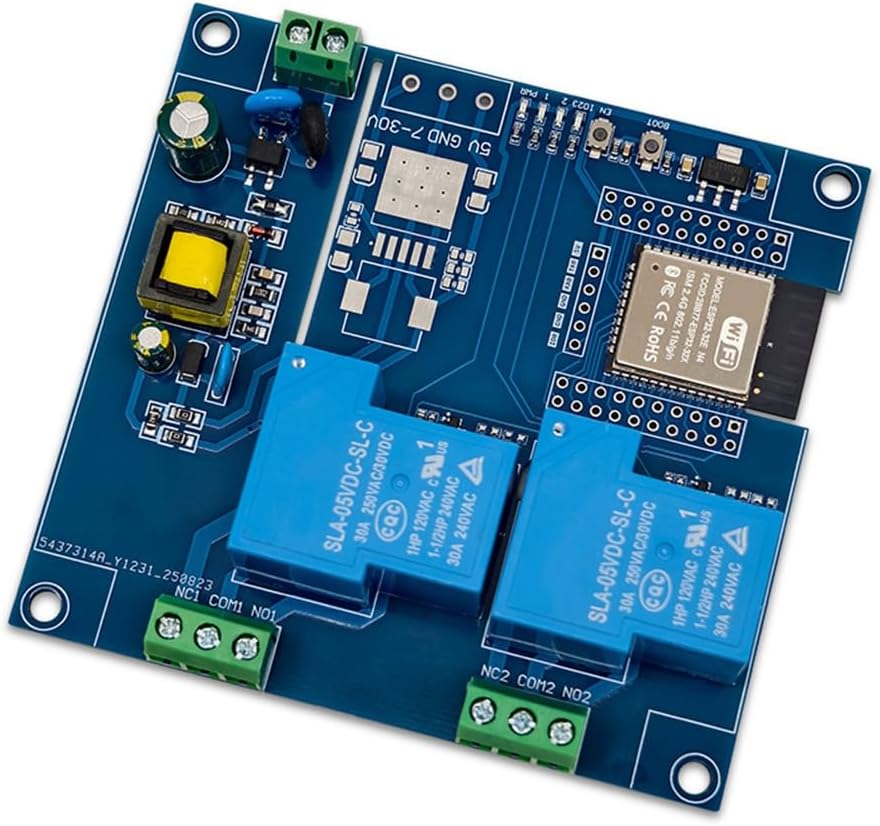

板上的 SLA-05VDC-SL-C 繼電器外殼標示 30A／250VAC／30VDC，但目前沒有整板每路或雙路同時 30A 的負載與溫升測試。這個數字不能直接當成 PCB、端子、走線或含外殼成品的長時間工作額定。

遇到馬達、泵浦、壓縮機、電熱器或其他高浪湧負載，應由本控制器輸出乾接點訊號，再驅動依負載選型的外部接觸器，並配置合適的保險絲、斷路器、線徑與浪湧抑制元件。

部署前必須注意的網路與用電安全

• 涉及 AC 市電時，必須由具資格的人員依當地法規施工，安裝或拆線前切斷所有電源。
• 控制器應安裝在可防止誤觸的配電盤或弱電箱內；現有外殼沒有阻燃、防水、防塵或 IP 等級資料。
• 出廠 Web Server 使用 Port 80，沒有設定 HTTP 帳號密碼，只應放在受信任的內部網路，不可直接轉發至 Internet。
• 備援 AP 與 OTA 的出廠安全設定適合初始配網及開發；正式部署應使用隔離 VLAN、防火牆，或客製韌體加入每台唯一認證。
• 韌體設定為 ESPHome 初始化後兩路預設 OFF，但這不是 MCU 啟動前、棕斷或 GPIO 浮動期間不會瞬間誤動作的硬體保證。

隨附二次開發資料包

商品另附二次開發資料包 v1.1.0，包含繁體中文手冊、電路圖、Arduino、PlatformIO、MicroPython、Windows Python 範例與 ESPHome 韌體檔。一般使用者可以直接使用預燒韌體；需要調整設備名稱、控制邏輯或網路安全設定時，再依資料包進行客製化。

查看商品規格與購買資訊

商品內容為 ESP32 雙路智慧繼電器控制器成品、白色外殼與預燒 TIS ESPHome 韌體。最新價格、庫存、包裝內容、韌體版本及出貨批次資訊，請以商品頁為準。
