Seeeduino Stalker V3.1 開發板 Arduino 相容

也許您對 seeeduino stalker 系列非常熟悉,或者您對這款功能豐富的無線傳感器網絡節點完全陌生。無論你處於什麼樣的狀況,如果你打算製作一個戶外數據記錄應用程序,你會發現Seeeduino Stalker是最好的板子。

創建此系列的主要目的是創建一個X-bee載板,以便用戶更方便地製作戶外應用程序。自從2009年發布第一個版本以來,Seeeders一直在不斷收集用戶的反饋意見並不斷升級。在過去的7年中有6個版本存在,今年夏天,我們很高興地發布了Seeeduino追踪者家族的最新成員–Sededuino Stalker V3.1。

Seeeduino Stalker V3.1不僅僅是V3.0的簡單更新。你會發現關於主板的主要驚喜是低功耗,在睡眠模式下,整個主板的輸出電流將低至100uA,這一進展的主要原因是,在V3.1中,當MCU處於睡眠模式時,所有其他的功率補充,包括蜂區端口,3.3v端口,VCC都可以手動切斷,這樣可以真正節省電源。

其他變化

  • 在X-bee區域添加了切換開關,您可以根據要連接的內容選擇硬件串行端口或軟件串行端口。
  • 我們還在RTC電路上增加了2個撥碼開關,對應MCU的2個INT引腳,這樣用戶可以很容易地選擇將哪個INT引腳連接到RTC INT端口,然後激活MCU。
  • 就像其他所有修改一樣,我們修復了一些錯誤。

特徵

  • Arduino兼容,基於Seeeduino
  • RTC僅由按鈕單元供電
  • 2 RTC電路上的切換開關
  • 帶有DTR的串行接口,用於在獨立模式下編程時自動復位(編程時,UartSBee必須單獨購買)
  • 蜜蜂系列插座 – 2 * 10針2.0mm間距(可一次配對 – 任何無線模塊:X-Bee,Bluetooth-Bee,GPS-Bee或RF-Bee)。
  • Bee插座上有1個撥動開關
  • Micro-SD卡插槽
  • I2C引腳接頭(工作電壓可選:5.0V或3.3V)
  • 用戶定義的LED

Seeeduino Stalker V3.1有什麼新功能

改進電源管理

在V3.1中,當MCU處於睡眠模式時,所有其他的電源補充,包括蜂區端口,3.3v端口,VCC都可以手動切斷,真正節省電源。

其他變化

在X-bee區域添加了切換開關,您可以根據要連接的內容選擇硬件串行端口或軟件串行端口。

我們還在RTC電路上增加了2個撥碼開關,對應MCU的2個INT引腳,這樣用戶可以很容易地選擇將哪個INT引腳連接到RTC INT端口,然後激活MCU。

特徵


  • 與Arduino Fio引導程序兼容的Arduino UNO引腳
  • 鋰電池管理器IC和太陽能充電輸入(jst2.0連接器)
  • 板上實時時鐘芯片DS1337S(用於CR1220鈕扣電池的插座,充當RTC的備用電源)
  • 帶有DTR的串行接口,用於在獨立模式下編程時自動復位。
  • microSD卡插槽
  • Grove連接器(工作電壓可選:5.0V或3.3V)
  • 重置XBee模塊和ATMega328P的按鈕
  • Bee系列插座2 * 10針距2.0mm

規範


參數
微控制器ATMEGA328P
時鐘速度8 MHz
I / O電壓3.3V
RTCDS1337S
Arduino IDE板帶有ATmega328的Arduino Pro或Pro Mini(3.3v,8 MHz)
電源3.7伏LiPo電池,使用5VDC太陽能電池板為電池充電
電源連接器2引腳JST / USB
連接I2C,UART,SPI
SD卡微型SD卡
開路電流最大6 mA
充電電流300毫安
3.3v端口上的最大電流800毫安
PCB的尺寸86.74mm x 60.96mm

應用理念


  • 無線傳感器網絡(使用XBee單獨購買)
  • GPS記錄(使用GPSBee單獨購買)
  • 數據採集系統能夠與iPhone / Android手機上運行的應用進行通信(使用BluetoothBee單獨購買)。
  • 射頻遙控器(使用RFBee單獨購買)。
  • 作為一個簡單的獨立Arduino兼容物理計算平台。

硬件概述


概觀

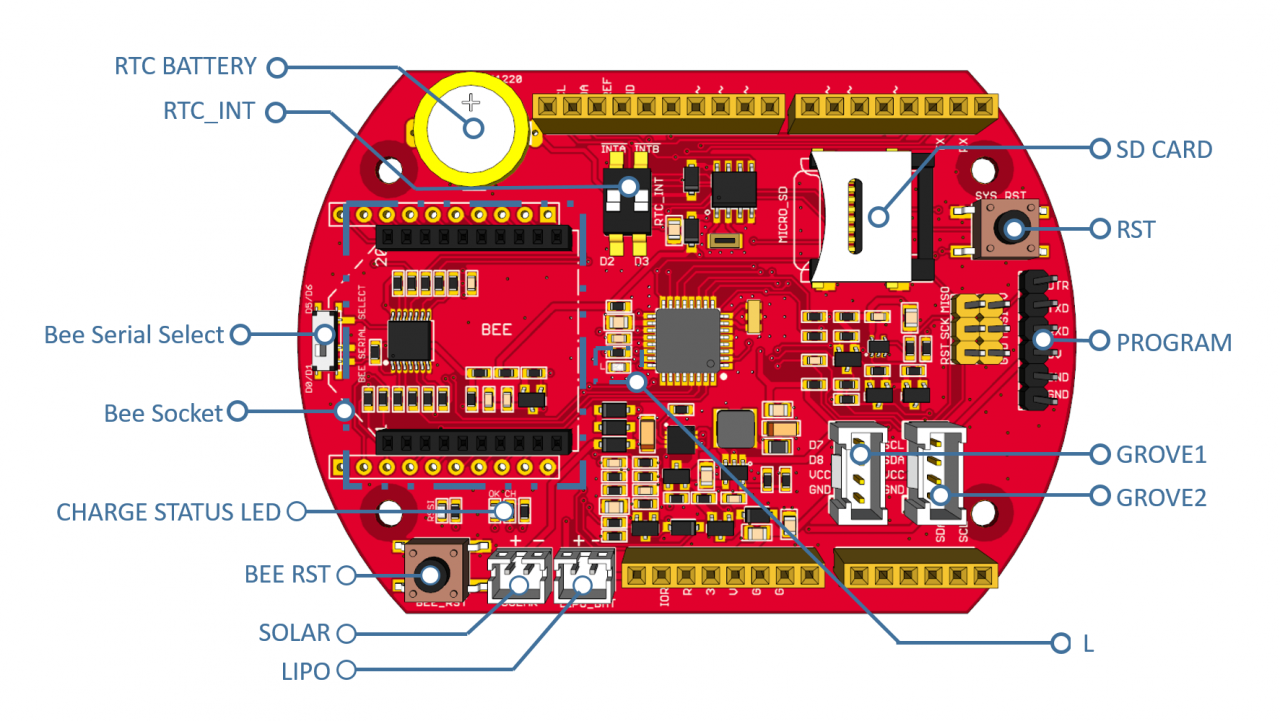

Seeeduino Stalker V3.1是一款功能豐富的應用板。RTC,Lipo電池連接器,蜜蜂插座和SD卡插座等。下面的概述圖將介紹電路板的每個部分,以幫助您更好地了解電路板。

點擊查看大圖

名稱功能
RTC電池Cell電池為DS1337S供電
RTC_INTRTC中斷開關
蜜蜂串行選擇蜂RX / TX引腳選擇,您可以選擇D0 / D1或D6 / D7
蜜蜂插座插入一隻蜜蜂
充電狀態LEDOK:充電完成時開啟綠燈。CH:充電時紅燈亮
BEE RST重置蜜蜂
SOLAR太陽能輸入為電池充電,輸入4.5〜6V
LIPO鋰電池輸入,3.7V
大號連接到D13的LED可以充當監視器
GROVE2Grove端口,連接到I2C
GROVE1樹叢端口,連接到D7 / 8
程序編程端口,在這裡連接到UartSBee
RST重置Atmega328P
SD卡一個micro SD卡插槽

Pinmap

Seeeduino Stalker V3.1與Arduino兼容,有許多模擬引腳,數字引腳以及串行引腳可用於製作您自己的應用程序。以下引腳圖圖像將幫助您確定哪個引腳是空閒的或不是使用的引腳。

點擊查看大圖

官方技術文件與詳細介紹

Seeeduino Stalker V3.1

Maybe you are very familiar with the seeeduino stalker series, or maybe you are totally new to this feature rich Wireless Sensor Network Node. No matter what situation you are in, if you are going to make an outdoor data-logging application, you will find that Seeeduino Stalker is the best board.
The main purpose of creating this series is to create an X-bee carrier board so that users can make outdoor application more conveniently. Ever since the first version be released in 2009, Seeeders have been continuously collecting feedback from users and kept upgrading the board. there are 6 versions ever existed during the past 7 years, this summer we are excited to release the most updated member of the Seeeduino stalker family–Seeeduino Stalker V3.1.
Seeeduino Stalker V3.1 is not just a simple update of V3.0.The main surprise you’ll find about the board is impressively low power consumption, in sleep mode, the output current of the whole board will be as low as 100uA,the mian reason for this progress is that in V3.1, when MCU is in sleep mode, all other power supplement, including Bee area port, 3.3v port, VCC can be cut off manually, so that power can really be saved.
Other Changes

  • There is a toggle switch added to X-bee area, which allows you to select either the hardware serial port   or software serial port base on what you want to connect.
  • We also added 2 toggle switch on RTC circuitry corresponding 2 INT pin of MCU, so that users can easily choose which INT pin to be connected with RTC INT port then activate MCU.
  • Just like every other revises, we fixed a few bugs.

Features

  • Arduino compatible, based on Seeeduino
  • RTC powered by button cell only
  • 2 toggle switch on RTC circuitry
  • Serial interface with DTR for auto reset during programming when operating in standalone mode.(For programming, UartSBee must be bought separately)
  • Bee series socket – 2*10 pin 2.0mm pitch (which will mate with – one at a time – any of the wireless modules: X-Bee, Bluetooth-Bee, GPS-Bee or RF-Bee.)
  • 1 toggle switch on Bee socket
  • Micro-SD card socket
  • I2C Pin header (operation voltage is selectable: 5.0V or 3.3V)
  • User defined LED


NOTE

  • Please set D0,D1 as input before going into sleep mode
  • Please turn on the power before using Bee, grove port, 3.3v and 5v port
  • The IO Ports work in 0~3.3v level only



Technical Details

Dimensions86.1mm x 60mm x 16mm
WeightG.W 51g
BatteryLithium Cells/Batteries packed with equipment UN3481 -PI966
MCUATmega328P
Current in sleep mode<100 uA

Part List

Seeeduino Stalker V3.11
