Nokia 5110 LCD 液晶螢幕模組 Arduino 適用 已焊排針

-10%

Nokia 5110 LCD 液晶螢幕模組 Arduino 適用 已焊排針

NT$100 NT$90 (未稅)

Availability: 尚有庫存 貨號: LCR-008125 分類: 標籤:

描述

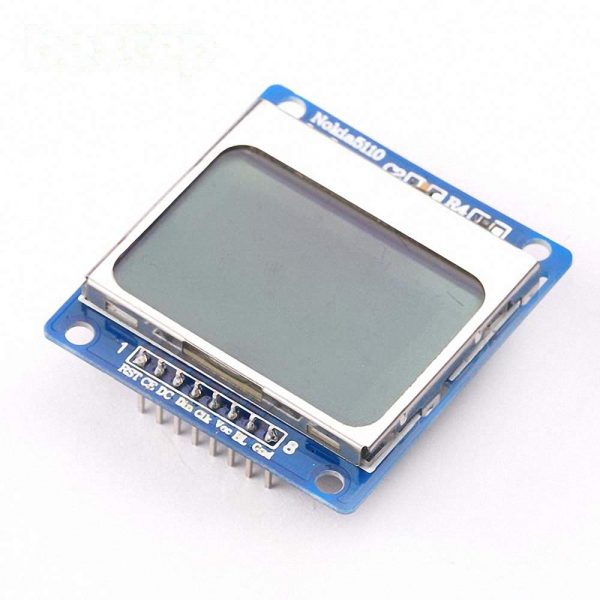

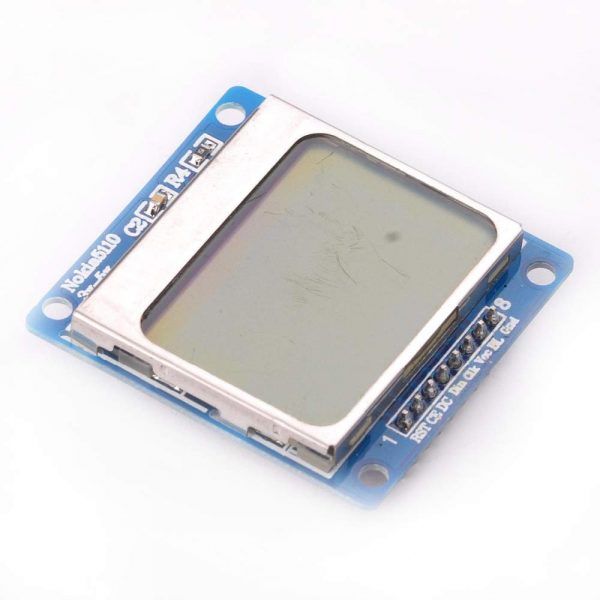

Nokia 5110 LCD 液晶螢幕模組 Arduino 適用 已焊排針 84×48的解析度,可顯示文字、點陣圖,有背光,低功耗

諾基亞5110是用於許多應用程序的基本圖形LCD屏幕。它最初旨在用作手機屏幕。將其安裝在易於焊接的PCB上。它使用PCD8544控制器,該控制器與Nokia 3310 LCD中使用的控制器相同。PCD8544是一款低功耗CMOS LCD控制器/驅動器,旨在驅動48行84列的圖形顯示。顯示器的所有必需功能都在單個芯片中提供,包括在芯片上產生LCD電源和偏置電壓,從而減少了外部組件並降低了功耗。PCD8544通過串行總線接口與微控制器接口。

注意:您的屏幕在PCB上可能有也可能沒有二極管。它不會影響性能,並且會根據我們的出貨量而有所不同。

Nokia 5110 LCD 液晶螢幕模組

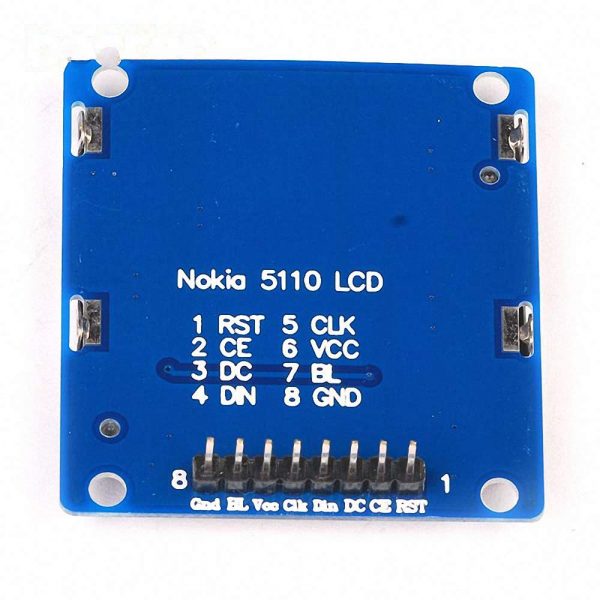

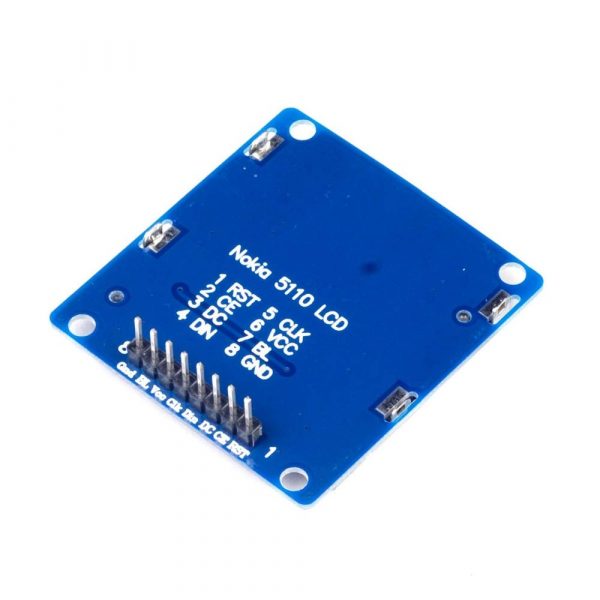

採用SPI接口,提供51單片機、AVR單片機的驅動程序,模塊總共有8個引腳,接法如下:

1. RST ====>復位
2. CE ====>片選
3. DC ====>數據/指令選擇
4. DIN ====>串行數據線
5. CLK ==== >串行時鐘線
6. VCC ====>電源輸入(3.3v和5v均可)
7. BL ====>背光控制端
8. GND ====>地線

文件與資料

84X48 Nokia 5110 LCD Module with Blue Backlight with Adapter PCB LCD5110 for Arduino

Nokia5110 LCD is the second-hand disassemble screen of Nokia mobile phones.
The LCDs sold on this site are all selected for good quality and quality.

The bottom plate is designed for this station. There are positioning holes at
the four corners, and the upper and lower rows of wiring ports are provided.
The arrangement is as follows:
RST – reset
CE – Chip selection
DC – data / instruction selection
DIN – serial data line
CLK – serial clock line
VCC – power input (3.3v and 5v can be, experimentally verified, no problem)
BL – backlight control terminal
GND – Ground

The interface is a serial SPI interface.
