Modbus RTU RS485 1路 12V 繼電器模組1路輸入 帶光耦隔離 支援 Arduino, PC, 樹梅派, PLC 通訊

-16%

Modbus RTU RS485 1路 12V 繼電器模組1路輸入 帶光耦隔離 支援 Arduino, PC, 樹梅派, PLC 通訊

NT$220 NT$185 (未稅)

Availability: 客訂商品無現貨 貨號: RMD-003385 分類: 標籤: , , , , ,

描述

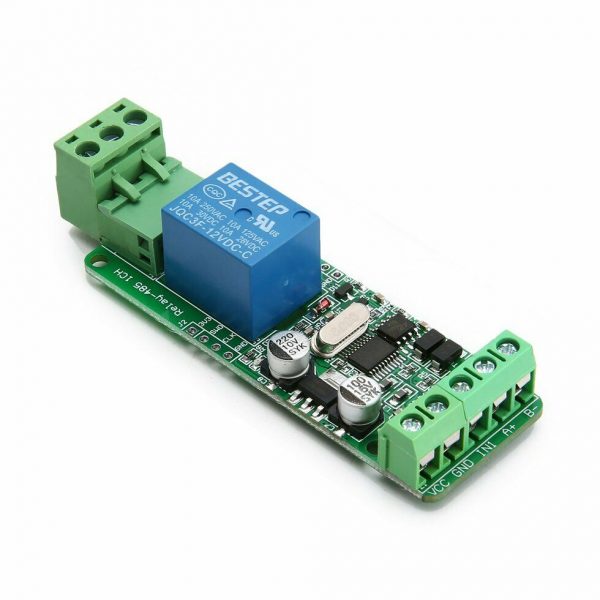

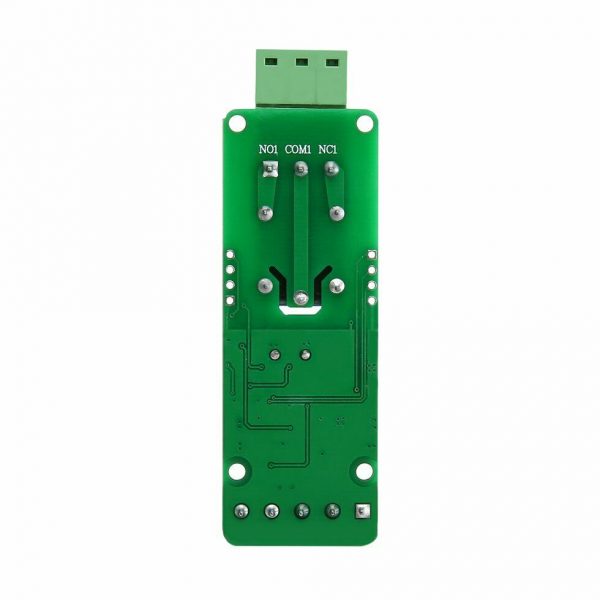

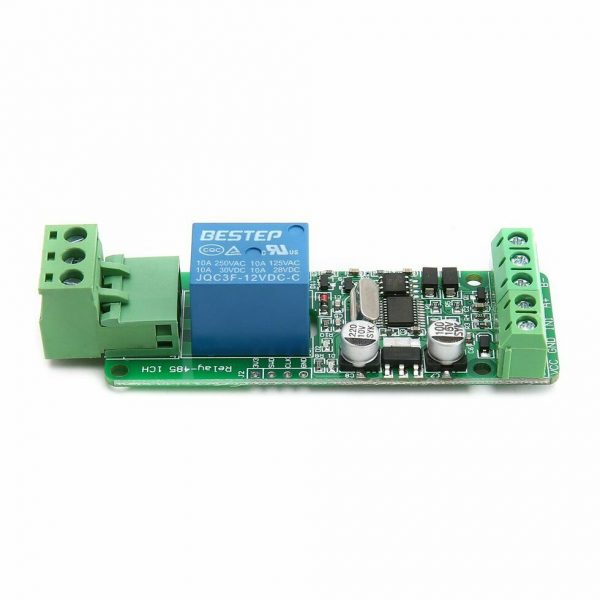

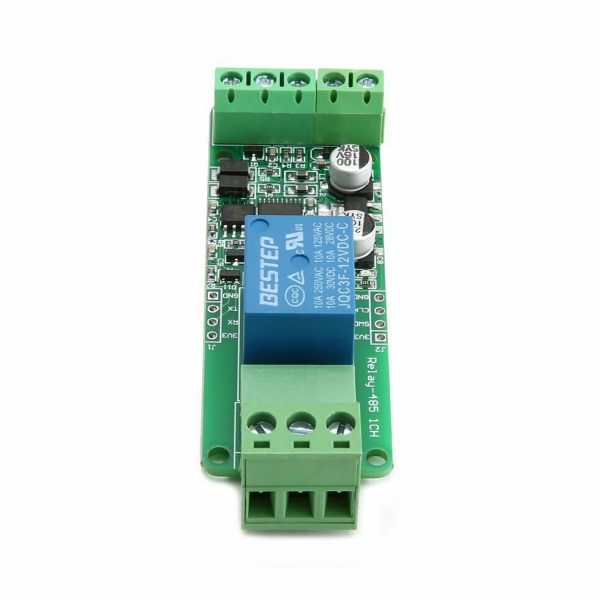

Modbus RTU RS485 1路 12V 繼電器模組1路輸入 帶光耦隔離 支援 Arduino, PC, 樹梅派, PLC 通訊

繼電器電壓: 12V繼電器,供電12V,繼電器通訊:多機組網485通訊,基於MBDBUS-RTU協議,默認通訊地址為1,用戶可通過指令自行修改地址。

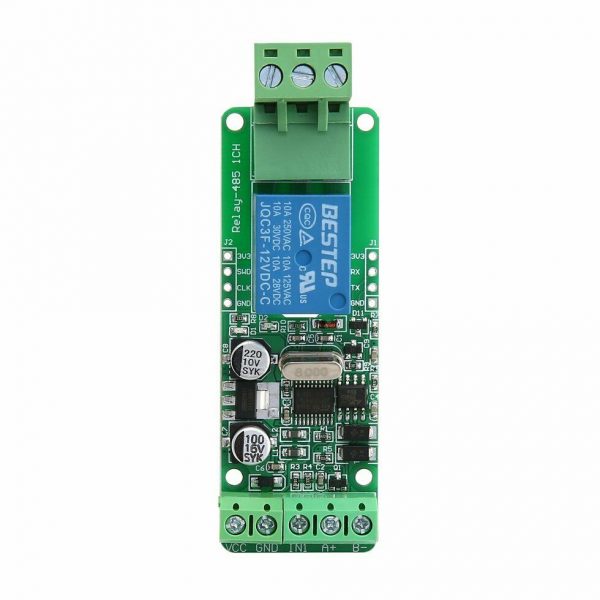

  • 1. RS485通訊接口
  • 2. TTL通訊接口
  • 3. 1路輸入
  • 4. 1路輸出
  • 5.一個用戶LED指示燈

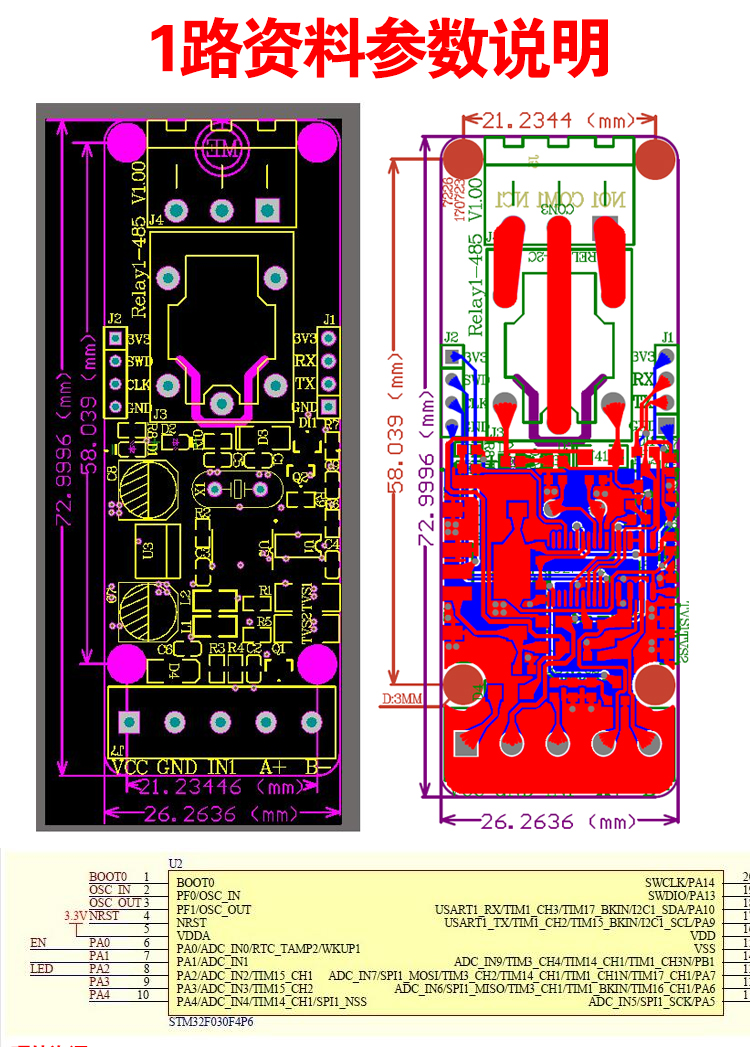

  • 6.一個STM32F030F4單片機
  • 7 1個繼電器狀態指示LED燈
  • 10. 電源端子接口(12V供電)

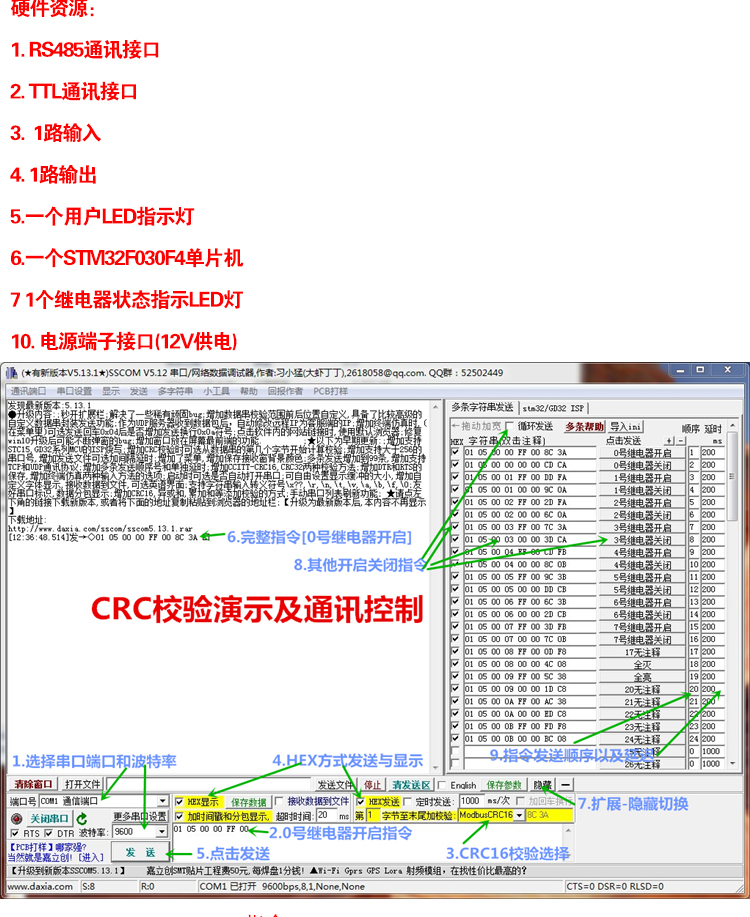

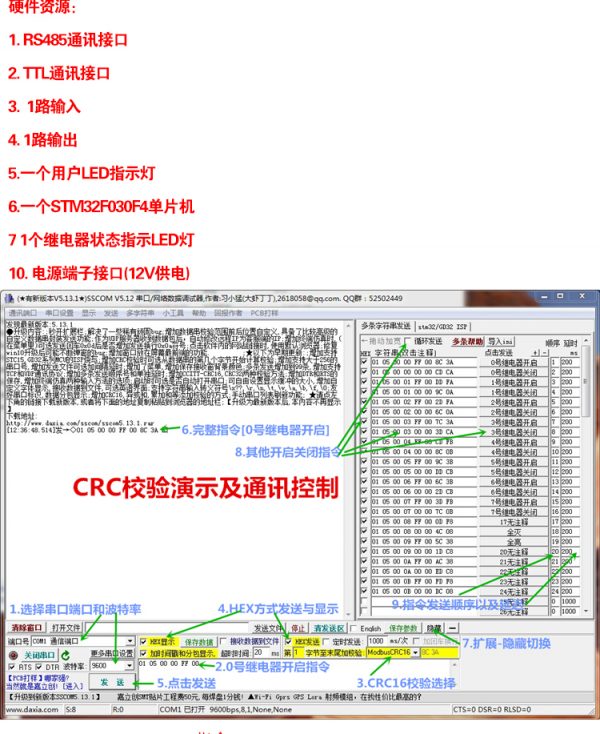

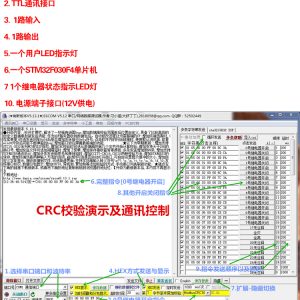

Modbus RTU 指令

波特率:9600 8 NONE 1

16進制發送
16進制接收

操作步驟:1.軟件設置通訊波特率2.設置地址(通訊使用的設備地址,默認地址為01) /********************** *********************************************/

注意:只接一個設備,否則地址都會被設置。
設置地址為:01
00 10 00 00 00 01 02 00 01 6A 00//修改成01

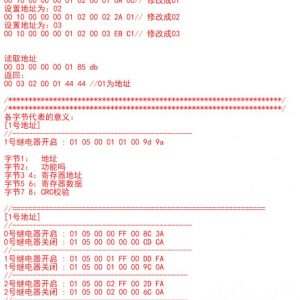

設置地址為:02
00 10 00 00 00 01 02 00 02 2A 01//修改成02
設置地址為:03
00 10 00 00 00 01 02 00 03 EB C1//修改成03

讀取地址
00 03 00 00 00 01 85 db
返回:
00 03 02 00 01 44 44 //01為地址

/************************************************* ******************/
/****************************** *************************************/
各字節代表的意義:
[1號地址] //——————————————–
1號繼電器開啟: 01 05 00 01 01 00 9d 9a

字節1:地址
字節2:功能嗎
字節3 4:寄存器地址
字節5 6:寄存器數據
字節7 8:CRC校驗

//================================================ ==============
[1號地址] //—————————– —————
0號繼電器開啟: 01 05 00 00 FF 00 8C 3A
0號繼電器關閉: 01 05 00 00 00 00 CD CA
//——- ————————————-
1號繼電器開啟: 01 05 00 01 FF 00 DD FA 1號繼電器關閉: 01 05 00 01 00 00 9C 0A //———————————– ——– 2號繼電器開啟: 01 05 00 02 FF 00 2D FA 2號繼電器關閉: 01 05 00 02 00 00 6C 0A //————– —————————– 3號繼電器開啟: 01 05 00 03 FF 00 7C 3A 3號繼電器關閉: 01 05 00 03 00 00 3D CA //——————————————- 4號繼電器開啟: 01 05 00 04 FF 00 CD FB 4號繼電器關閉: 01 05 00 04 00 00 8C 0B

//——————————————–
5號繼電器開啟: 01 05 00 05 FF 00 9C 3B
5號繼電器關閉: 01 05 00 05 00 00 DD CB //————————– —————– 6號繼電器開啟: 01 05 00 06 FF 00 6C 3B 6號繼電器關閉: 01 05 00 06 00 00 2D CB //—– ————————————– 7號繼電器開啟: 01 05 00 07 FF 00 3D FB 7號繼電器關閉: 01 05 00 07 00 00 7C 0B //———————————- ———

/************************************************* ***********************/

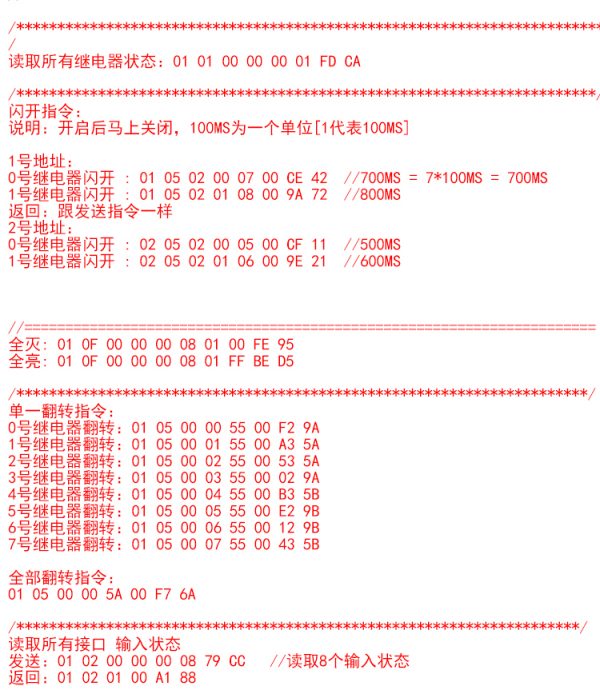

讀取0號繼電器狀態:01 01 00 00 00 01 FD CA
讀取1號繼電器狀態:01 01 00 01 00 01 AC 0A
讀取2號繼電器狀態:01 01 00 02 00 01 5C 0A
讀取3號繼電器狀態:01 01 00 03 00 01 0D CA
讀取4號繼電器狀態:01 01 00 04 00 01 BC 0B
讀取5號繼電器狀態:01 01 00 05 00 01 ED CB
讀取6號繼電器狀態:01 01 00 06 00 01 1D CB
讀取7號繼電器狀態:01 01 00 07 00 01 4C 0B

讀取所有繼電器狀態:01 01 00 00 00 08 3D CC
/*********************************** ************************************/

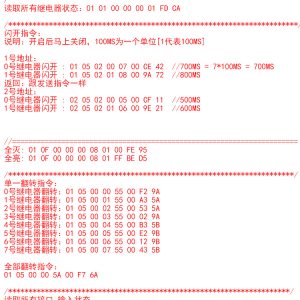

閃開指令:
說明:開啟後馬上關閉,100MS為一個單位[1代表100MS]

1號地址:
0號繼電器閃開: 01 05 02 00 07 00 CE 42 //700MS = 7*100MS = 700MS
1號繼電器閃開: 01 05 02 01 08 00 9A 72 //800MS
返回:跟發送指令一樣
2號地址:
0號繼電器閃開: 02 05 02 00 05 00 CF 11 //500MS
1號繼電器閃開: 02 05 02 01 06 00 9E 21 //600MS



//================================================ ======================
全滅: 01 0F 00 00 00 08 01 00 FE 95
全亮: 01 0F 00 00 00 08 01 FF BE D5

/************************************************* *********************/
單一翻轉指令:
0號繼電器翻轉:01 05 00 00 55 00 F2 9A
1號繼電器翻轉:01 05 00 01 55 00 A3 5A
2號繼電器翻轉:01 05 00 02 55 00 53 5A
3號繼電器翻轉:01 05 00 03 55 00 02 9A
4號繼電器翻轉:01 05 00 04 55 00 B3 5B
5號繼電器翻轉:01 05 00 05 55 00 E2 9B
6號繼電器翻轉:01 05 00 06 55 00 12 9B
7號繼電器翻轉:01 05 00 07 55 00 43 5B

全部翻轉指令:
01 05 00 00 5A 00 F7 6A

/************************************************* ********************/
讀取所有接口輸入狀態
發送:01 02 00 00 00 08 79 CC //讀取8個輸入狀態
返回:01 02 01 00 A1 88

Modbus RTU 1 Channel 12V Relay Output Board Module Switch Input RS485 / TTL ND

Features:

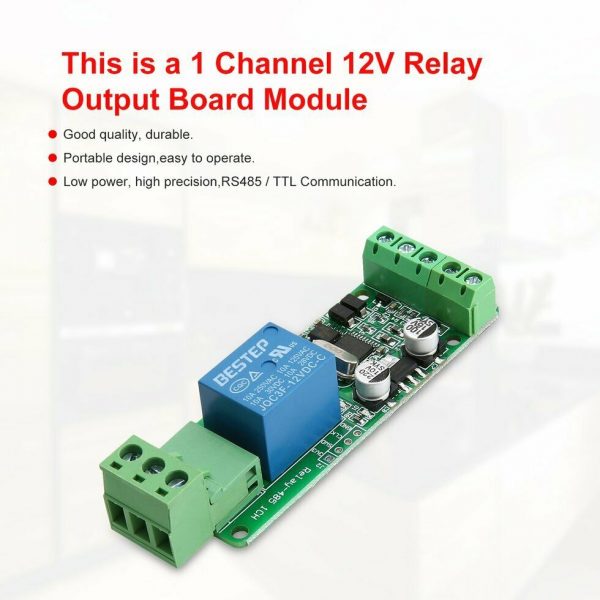

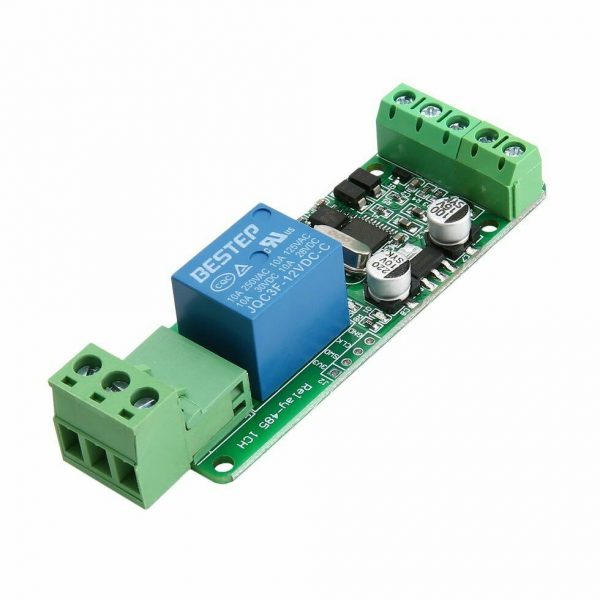

1.This is a 1 Channel 12V Relay Output Board Module.
2.Easy to install.
3.Good quality, durable.

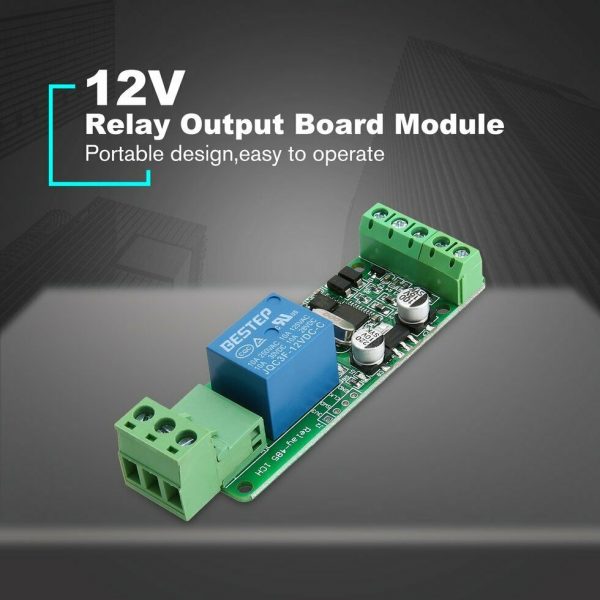

4.Portable design,easy to operate.
5.Low power, high precision,RS485 / TTL Communication.

Descriptions:

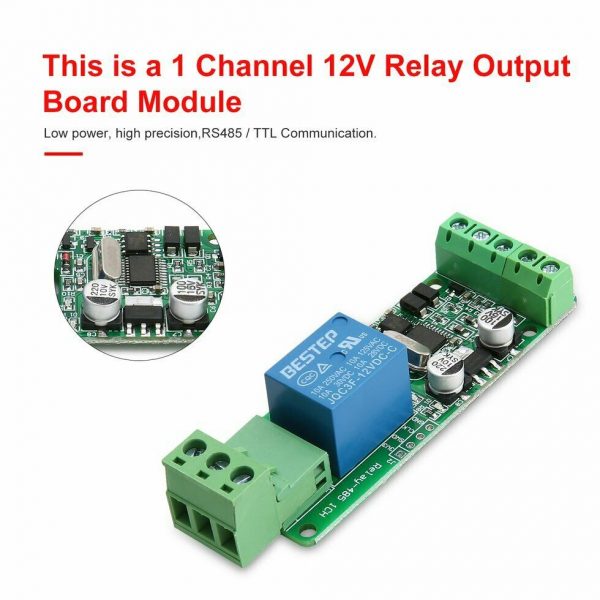

This is a 1 Channel 12V Relay Output Board Module,Low power, high precision.

Specifications:
Color:green

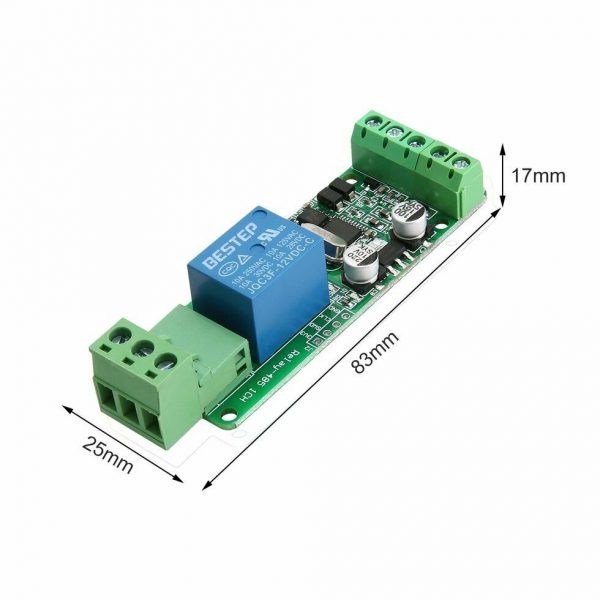

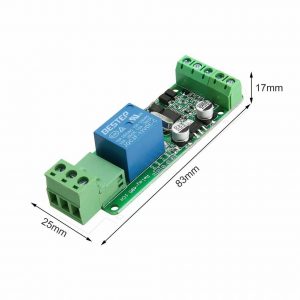

Item size:8.3×2.5×1.7cm/3.3x1x0.7in
Item weight:24g/0.85oz

Package information:
Size:105x65x17mm/4.1×2.6×0.7in
Weight:25g/0.88oz
Polybag Package

Package included:
1 x Relay Output Board Module
