MediaTek LinkIt™ Smart 7688 Duo 物聯網開發平台

推薦
-8%

MediaTek LinkIt™ Smart 7688 Duo 物聯網開發平台

NT$540 NT$499 (未稅)

LinkIt Smart 7688 Duo 是基於 OpenWrt Linux 發行版,MT7688和 ATmega32u4 的兼容 ArduinoYún 草圖的開放式開發板。該板特別設計用於智能家居或辦公室Rich IoT應用程序的原型設計。由於它與Arduino兼容,因此您可以使用 ArduinoYún 和 LinkIt Smart 7688 Duo 的不同功能,這將幫助您基於各種強大的ArduinoYún草圖編譯豐富的應用程序。該板為您提供內存和數據包存儲以實現強大的視頻處理。該平台還提供了使用Python,Node.js和C編程語言創建設備應用程序的選項。

描述

MediaTek LinkIt™ Smart 7688 Duo 物聯網開發平台

LinkIt Smart 7688 Duo 是基於 OpenWrt Linux 發行版,MT7688和 ATmega32u4 的兼容 ArduinoYún 草圖的開放式開發板。該板特別設計用於智能家居或辦公室Rich IoT應用程序的原型設計。由於它與Arduino兼容,因此您可以使用 ArduinoYún 和 LinkIt Smart 7688 Duo 的不同功能,這將幫助您基於各種強大的ArduinoYún草圖編譯豐富的應用程序。該板為您提供內存和數據包存儲以實現強大的視頻處理。該平台還提供了使用Python,Node.js和C編程語言創建設備應用程序的選項。

LinkIt Smart 7688 duo 是由 Seeed Studio 和MediaTek共同設計的產品。它匯集了各方在開放硬件和業界領先的物聯網設備參考設計方面的知識,創造了這個強大的開發板。

LinkIt Smart 7688 duo在聯發科實驗室網站上完全支持:查看LinkIt部分在此註冊以下載SDK,參與論壇等。

注意(重要)

為防止產品操作不當,請注意以下注意事項。

  • 選擇更穩定的輸出更可靠的電源適配器。
  • 7688電源輸入源推薦條件:

1.電源輸入過衝電壓不能超過5.5。

2.電壓波應在額定電壓的±100mV以內。

特徵

  • 580 MHz MIPS CPU
  • 單輸入單輸出(1T1R)Wi-Fi 802.11 b / g / n(2.4G)
  • 針對GPIO,I2C,SPI,SPIS,UART,PWM和以太網端口的引腳輸出
  • 32MB閃存和128MB DDR2內存
  • USB主機
  • Micro SD插槽
  • 支持Arduino(ATmega32U4)

什麼是LinkIt ONE

產品規格

類別 特徵 規範
MPU 芯片組 MT7688AN
核心 MIPS24KEc
時鐘速度 580MHz
工作電壓 3.3V
MCU 芯片組 ATmega32U4
核心 Atmel AVR
時鐘速度 為8MHz
工作電壓 3.3V
PCB尺寸 外形尺寸 60.8 x 26毫米
記憶 32MB
內存 128MB DDR2
能量源 USB電源 5V(USB微型B)
VCC 3.3V(引腳分離)
GPIO 引腳數 3(MT7688AN)
24(ATmega32U4)
電壓 3.3V
PWM 引腳數 8(ATmega32U4)
電壓 3.3V
最大。解析度 16位(可定制)
最大頻率@分辨率 31.25kHz@8位,定時器0(4組)
2MHz @ 2位,122Hz @ 16位,定時器1和3(4組)
187.5kHz@8位,46.875kHz@10位,定時器4(6組)
ADC 引腳數 12(ATmega32U4)
電壓 3.3V
外部中斷 引腳數 8(ATmega32U4)
SPI / SPIS 設置計數 1(ATmega32U4)
針編號 S0,S1,S2,S3
最大。速度 4 MHz
I2C 設置計數 1
針編號 D2,D3
速度 400K
UART Lite 設置計數 1(ATmega32U4)
1(MT7688AN)
針編號 P8,P9(MT7688AN)
D0,D1(ATmega32U4)
最大。速度 0.5 Mbps(MT7688AN)
0.5 Mbps(ATmega32U4)
USB主機 設置計數 1(MT7688AN)
針編號 P6,P7
連接器類型 微AB
通訊 無線上網 1T1R 802.11 b / g / n(2.4G)
以太網絡 1端口10/100 FE PHY
針編號 P2,P3,P4,P5
用戶存儲 SD卡 Micro SD
SDXC

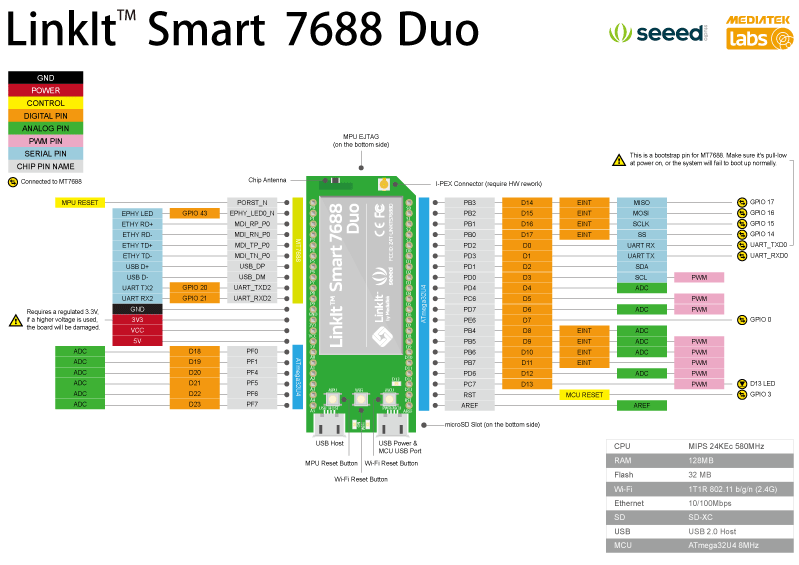

原理圖,示意圖

原理圖,示意圖

技術細節

外形尺寸 56毫米x 26毫米x 18毫米
重量 GW 39g
電池 排除

零件清單

LinkIt Smart 7688 Duo 1

文件

What is LinkIt Smart 7688 Duo

LinkIt Smart 7688 Duo is an open development board compatible with Arduino Yún sketches, based on the OpenWrt Linux distribution, MT7688 and ATmega32u4. The board is designed especially to enable the prototyping of Rich IoT Application for smart house or office. Since it is compatible with Arduino, this allows you to use different features from Arduino Yún and LinkIt Smart 7688 Duo, which will help you build rich applications based on various, robust and compiled Arduino Yún sketches. The board offers you the memory and packet storage to enable robust video processing. The platform also offers options to create device applications in Python, Node.js and C programming language.

LinkIt Smart 7688 duo is a co-design product by Seeed Studio and MediaTek. It brings together the parties’ knowledge in open hardware and industry leading reference designs for IoT devices to create this powerful development board.

LinkIt Smart 7688 duo is fully supported on the MediaTek Labs site: check out the LinkIt sectionandregister here to download the SDK, participate in the Forums, and more.

Note (important)

In order to protect the product from improper operation, please pay attention to below notes.

  • Choose more reliable power adapter with stable output.
  • Recommended conditions of power input source for 7688:

1. Overshoot voltage of power input should not over 5.5.

2. Voltage wave should be within ±100mV of rated voltage.

Features

  • 580 MHz MIPS CPU
  • Single input single output(1T1R) Wi-Fi 802.11 b/g/n (2.4G)
  • Pin-out for GPIO, I2C, SPI, SPIS, UART, PWM and Ethernet Port
  • 32MB Flash and 128MB DDR2 RAM
  • USB host
  • Micro SD slot
  • Support for Arduino (ATmega32U4)
