描述

M5Stack M5CameraF 魚眼廣角 PSRAM 攝像頭模組 ESP32-CAM 開發板

M5CameraF 是一款圖像識別開發板,集成ESP32(4M Flash + 520K RAM + 4M PSRAM)芯片和200萬像素的攝像頭(OV2640)。支持WiFi-圖像傳輸和USB端口調試。硬件上預裝固件,通過ESP-IDF編程開發,運行WiFi-相機應用程序。默認程序輸出圖像尺寸為600 * 800,你可以通過優化程序輸出更大尺寸。

這個程序是如何使用的?

  • 打開手機的Wi-Fi,掃描並連接名稱以“m5stack-”開頭的AP熱點。
  • 打開手機瀏覽器,訪問192.168.4.1,進入監控頁面實時獲取拍攝視頻。
  • 視頻幀率大約在每秒5-6幀。

硬件拓展支持(預留以下IC焊接接口)

  • 6軸陀螺儀(MPU6050)
  • 壓力傳感器(BMP280)
  • 模擬MIC(SPQ2410)

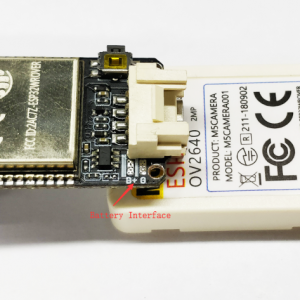

  • 電池插座

M5Stack M5CameraF 魚眼廣角 PSRAM 攝像頭模組 ESP32-CAM 開發板

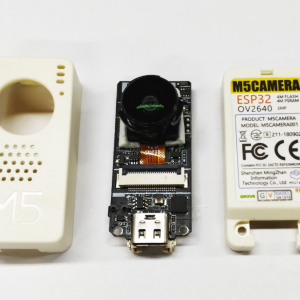

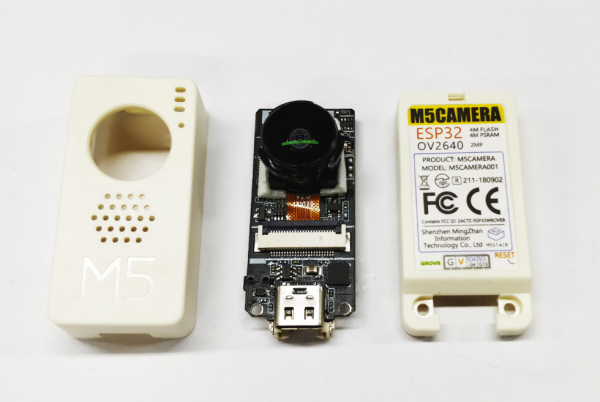

M5CameraF

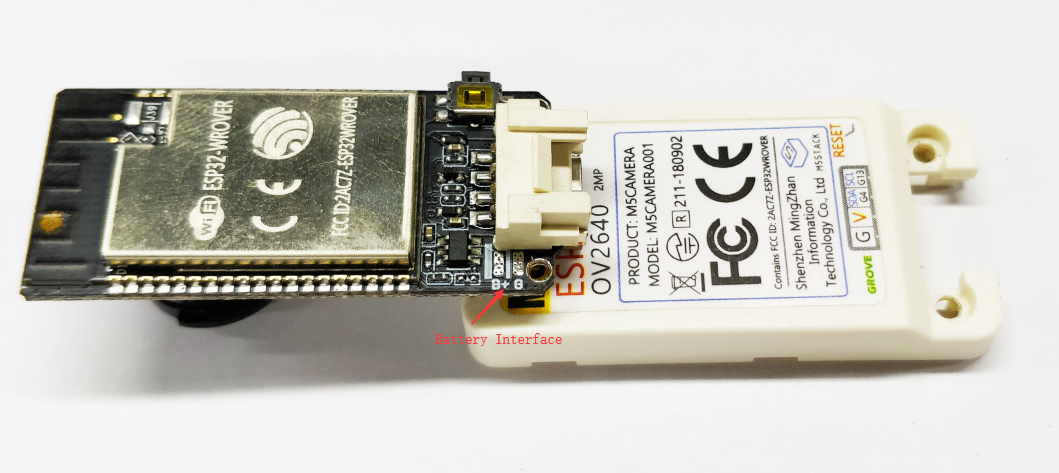

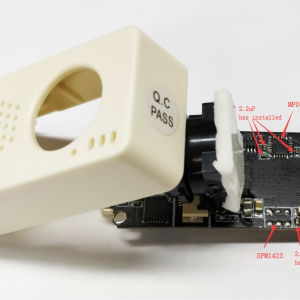

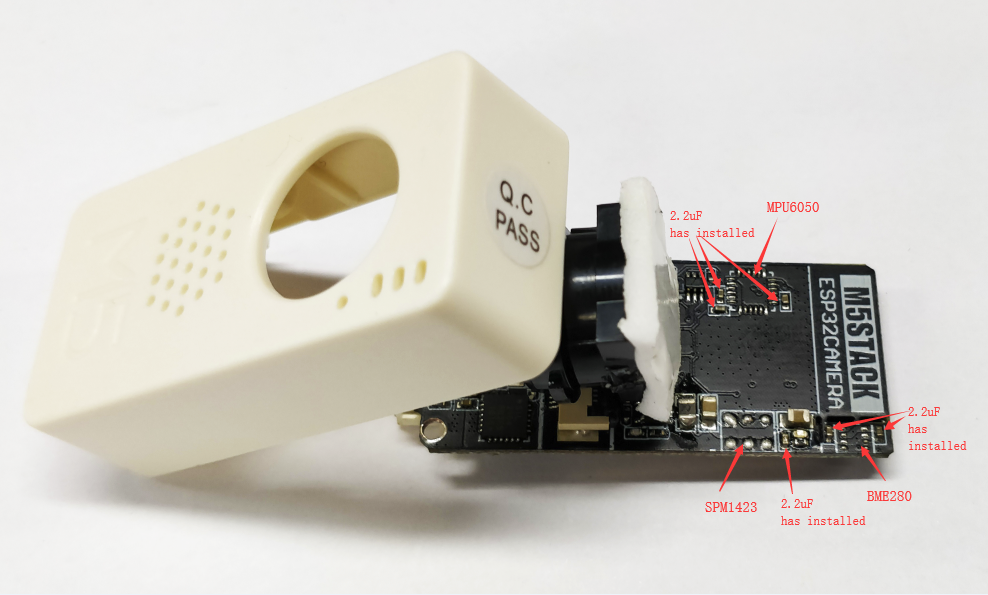

這個單位還預留了9軸陀螺儀(MPU6050),溫濕度氣壓傳感器(BME280)和數字矽晶麥克風(SPM1423)的焊接口,如果您需要這些器件,可以自行焊接到對應位置上或者直接購買選配指定硬件版本的M5CameraF.M5CameraF單位還預留了電池接口。外殼內可以容納的電池大小對應電池容量為80mAh

注意:選配不同硬件時,M5CameraF的命名不一樣,遵循以下規則

M5CameraF _#_#…即M5CameraF後跟選配的硬件。

  • 如果選配MPU6050,則命名為M5CameraF_6050
  • 如果還選配了麥克風SPM1423,則命名為M5CameraF_6050_MIC
  • 如果還選配了溫濕度氣壓傳感器BME280,則命名為M5CameraF_6050_BME280
  • 如果還選配電池,則命名為M5CameraF_6050_MIC_BME280_BAT

因為模塊可以生成WIFI熱點AP,所以可以用手機,PC或其他設​​備通過WIFI無線獲取攝像頭圖片,也可以通過模塊的GROVE接口有線獲取攝像頭圖片。

產品特性

  • ESP32規格
    • 雙核Tensilica LX6微處理器
    • 高達240MHz的的時鐘頻率
    • 4MB PSRAM
    • 4MB閃存
    • 集成的802.11 BGN WiFi收發器
    • 集成雙模藍牙(經典和BLE)
    • 硬件加速加密(AES,SHA2,ECC,RSA-4096)
  • CP2104 USB TTL
  • OV2640傳感器
    • 輸出格式(8位):
      • YUV(四百二十〇分之四百二十二)/ YCbCr422
      • RGB565 / 555
      • 8位壓縮數據
      • 8- / 10位Raw RGB數據
    • 根據特定格式的最大圖像傳輸速率
      • UXGA / SXGA:15fps
      • SVGA:30fps
      • CIF:60fps
    • 掃描模式:漸進式
  • 相機規格
    • 視野:160°
    • 最大像素:2M
  • 傳感器最佳分辨率:1600 * 1200
  • 尺寸:23.5×48×23.5mm

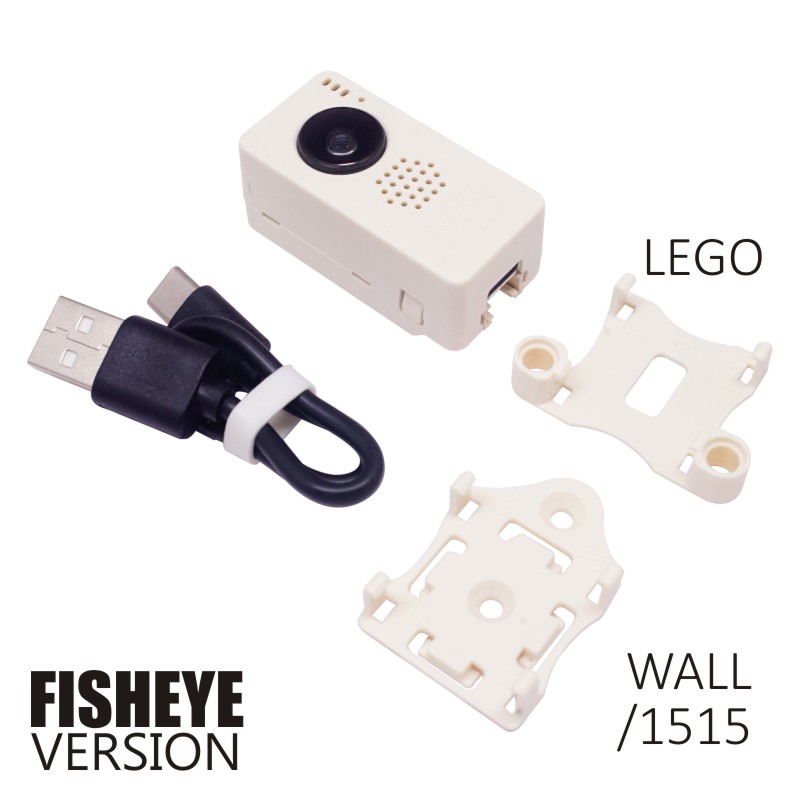

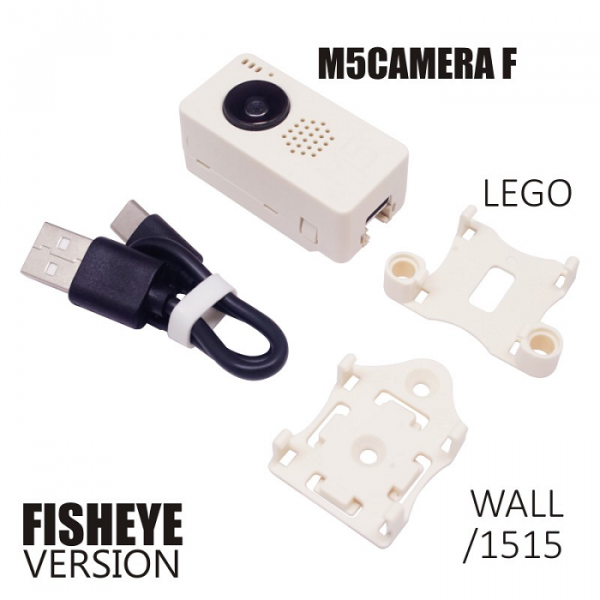

包含

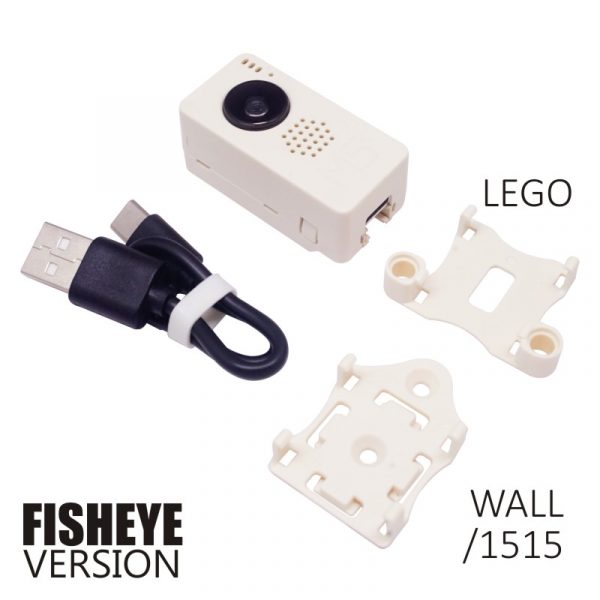

  • 1x M5CameraF
  • 1x LEGO適配件
  • 1x Wall / 1515
  • 1x Type-C USB線

範例代碼 出廠固件(無線傳輸圖像)

例程

源碼

原理圖

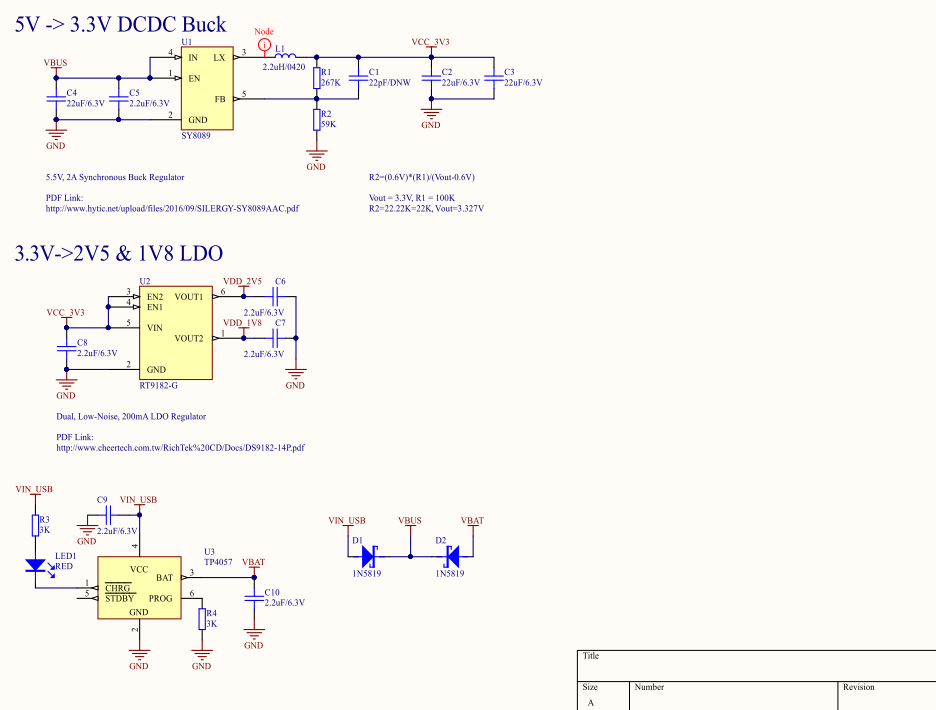

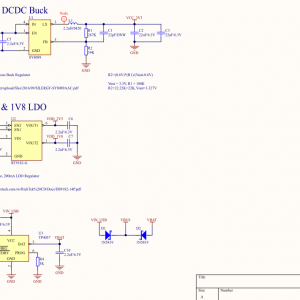

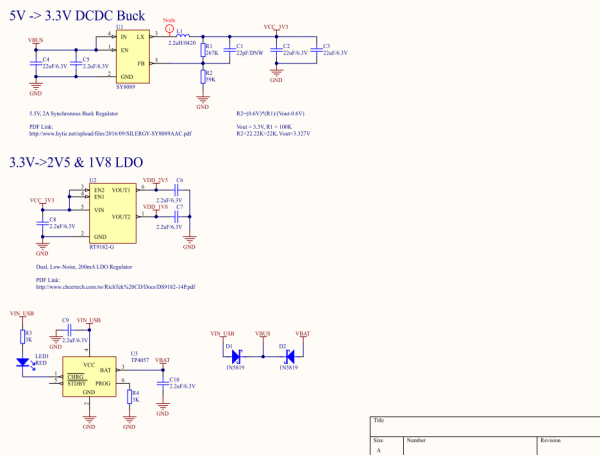

電源電路

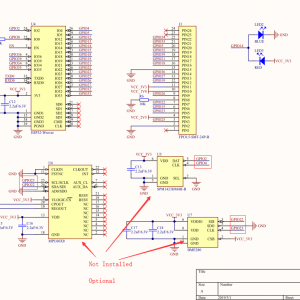

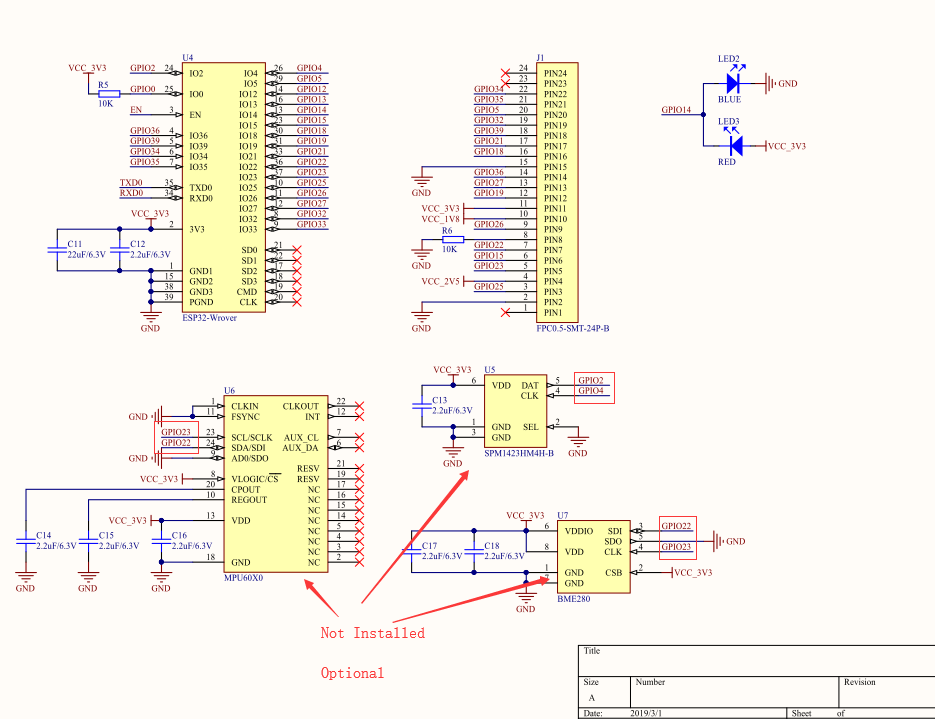

芯片外圍電路

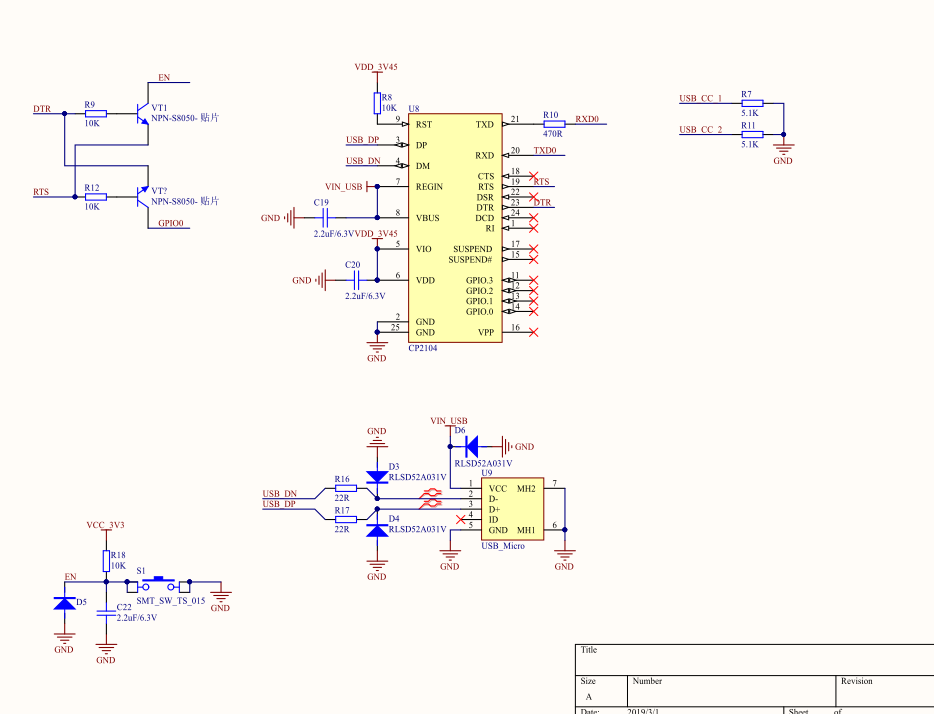

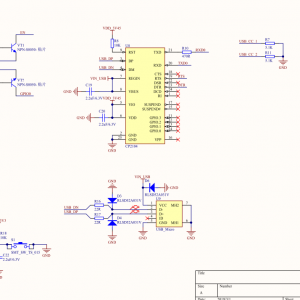

USB轉串口電路

M5CameraF is a development board for image recognition. It features an ESP32(4M Flash + 520K RAM) chip and 2-Megapixel carmera(OV2640).M5CameraF offers plenty of storage, with an extra 4 Mbyte PSRAM. It also supports image transmission via Wi-Fi and debuging through USB Type-C port.

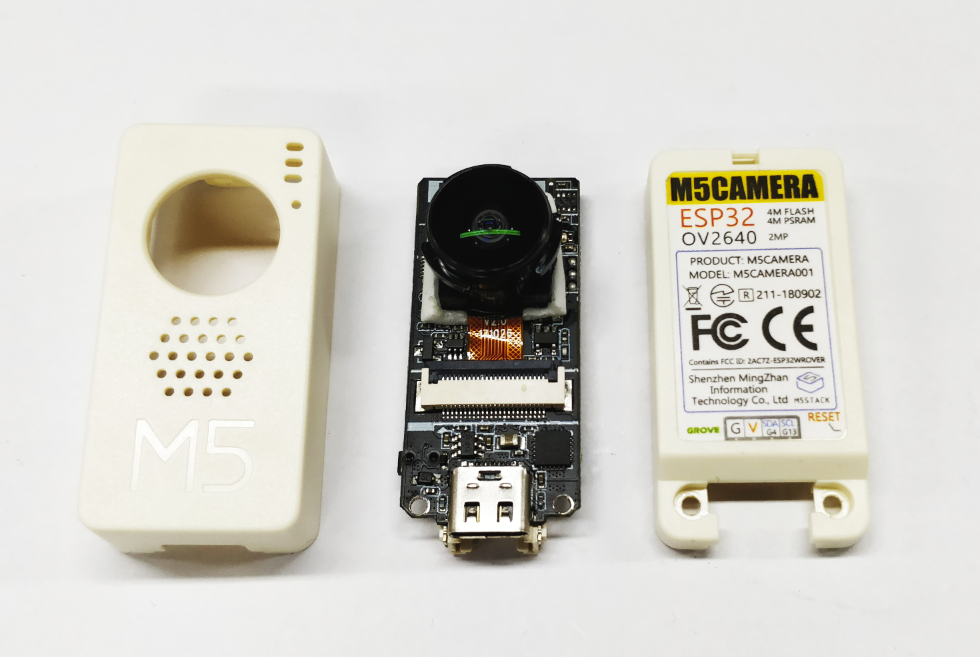

M5CameraF

The hardware comes preloaded software, programmed by ESP-IDF. It is an application to run Wi-Fi camera. The output image is size 600*800, since it’s 2-Maga camera, you sure can optimize the software to output the maximum size of photos.

what this software can do?

  • Power the board via USB type-C or GROVE
  • Use your phone to Wi-Fi scan an AP name start with ‘m5stack-‘ and click to connect this AP.
  • Open up web browser on your phone and visit 192.168.4.1

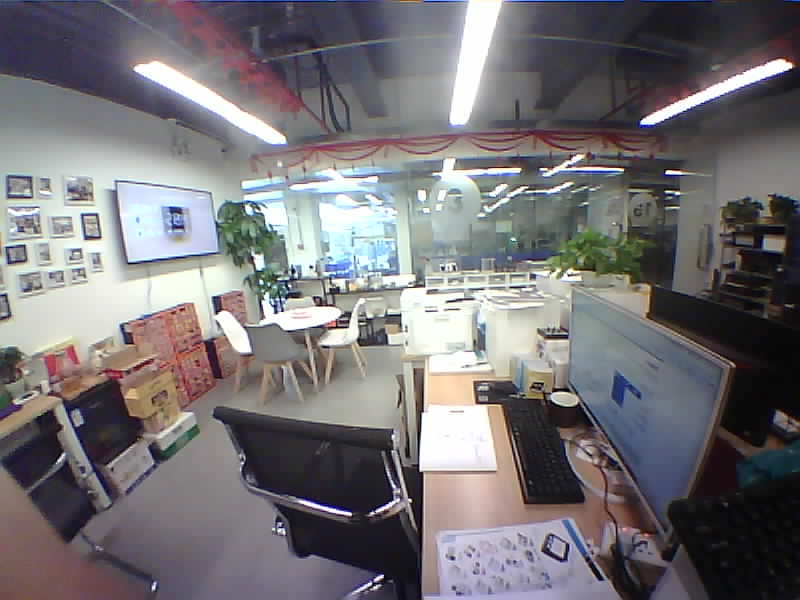

  • Then here comes the picture. Video is about 5-6 frames per senconds. not super fast.

The hardware also comes with some reserved weld pad, just in case you want put these chips back on board.

  • 9-axis gyroscope (MPU6050)
  • pressure sensor (BME280)
  • Digital silicon microphone (SPM1423)
  • Lipo Battery power pins

M5Stack M5CameraF 魚眼廣角 PSRAM 攝像頭模組 ESP32-CAM 開發板

Note: M5CameraF is named differently when different hardware is selected. They follow the rules below.

M5CameraF_#_#… means optional hardware name follows “M5CameraF”.

  • If configured with MPU6050, will be named M5CameraF_6050
  • If also configured with microphone, will be named M5CameraF_6050_MIC
  • If also configured with BME280, will be named M5CameraF_6050_MIC_BME280
  • If also configured with battery, will be named M5CameraF_6050_MIC_BME280_BAT

Feature

  • ESP32 specifications
    • Dual-core Tensilica LX6 microprocessor
    • Up to 240MHz clock frequency
    • 4MB PSRAM
    • 4MB Flash memory
    • Integrated 802.11 BGN WiFi transceiver
    • Integrated dual-mode Bluetooth (classic and BLE)
    • Hardware accelerated encryption (AES, SHA2, ECC, RSA-4096)
  • CP2104 USB-to-TTL converter
  • ESP32-WROVER (PCB Antenna)
  • OV2640 sensor
    • Output Formats(8-bit):
      • YUV(422/420)/YCbCr422
      • RGB565/555
      • 8-bit compressed data
      • 8-/10-bit Raw RGB data
    • Maximum Image Transfer Rate according to specific format
      • UXGA/SXGA: 15fps
      • SVGA: 30fps
      • CIF: 60fps
    • Scan Mode: Progressive
  • Camera specifications
    • Field of View : 160 degree
    • Maxmium Pixel: 2-Mega
  • Sensor best resolution: 1600 * 1200
  • Size:23.5 × 48 × 23.5mm

Include

  • 1x M5CameraF
  • 1x LEGO Adapter
  • 1x Wall/1515
  • 1x Type-C USB Cable
