Arduino UNO R3 中文版 / 中國 Arduino 原廠出貨正版 PCB 印刷為中文

Arduino UNO R3 中文版 是由 Arduino 官方推出的中文版 Arduino UNO R3 ,接口和特性與英文版保持一致,此外,我在關鍵位置增加了中文標註,更方便中文用戶使用。我兼容原有的Arduino UNO擴展板,除了保留以往版本的特性外,我使用了更強大的ATmega16U2替代了之前的ATmega8U2作為USB轉串口芯片,提供更快的速度與更好的穩定性;我的安裝驅動自動集成於Arduino IDE中,免去了用戶自行下載的麻煩;我還增加了AREF邊上的SDA和SCL端口,增加了RESET管腳邊上兩個新的端口:IOREF和一個擴展預留口,方便用戶擴展更多功能。

Arduino UNO R3 中文版【我的參數】

  • 主控芯片:ATMEGA328P
    • FLASH:32KB (0.5 KB用於引導程序)
    • SRAM :2KB
    • EEPROM: 1KB
  • 時鐘頻率:16MHz
  • 數字 I/O 引腳:14個(包含6個PWM輸出口)
  • 模擬輸入引腳:6個
  • 工作電壓:5V
  •  I/O 引腳電流:20mA(rec),40mA(max)
  • 3.3V引腳電流:50mA
  • 輸入電壓(推薦):7V-12V DC (用USB供電無須外接電源)
  • 輸入電壓(限制):6V-20V DC

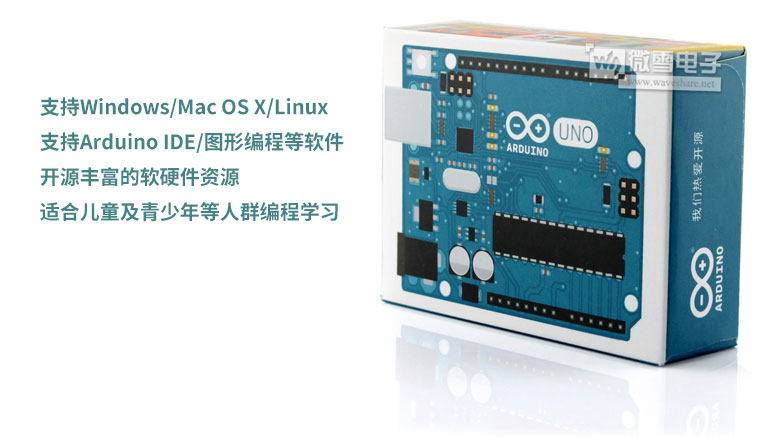

Arduino UNO R3圖片展示

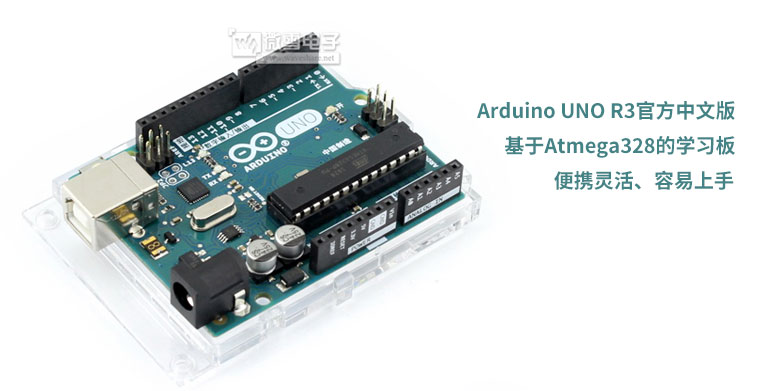

Arduino UNO R3 中文版

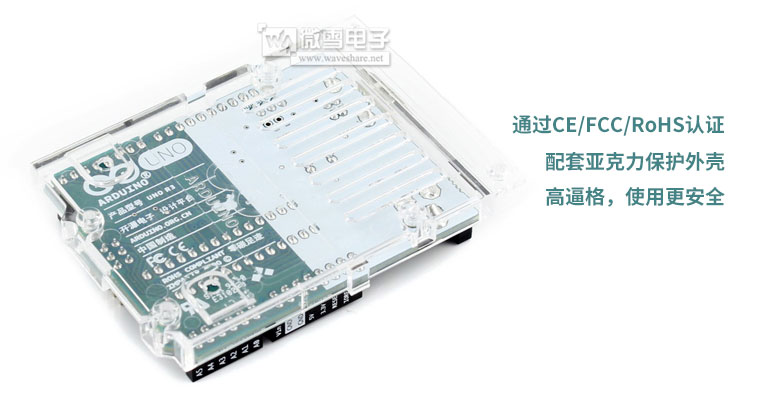

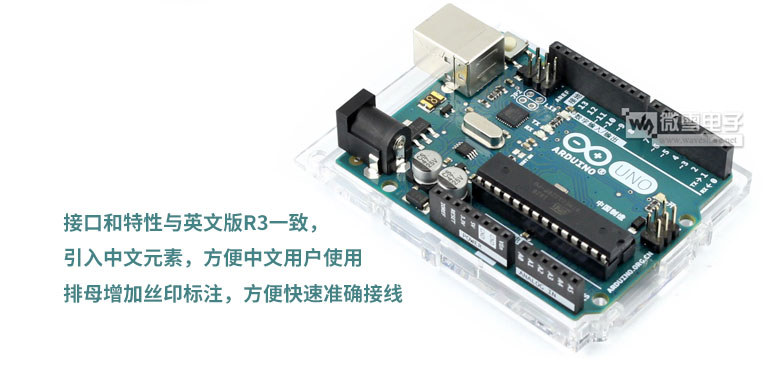

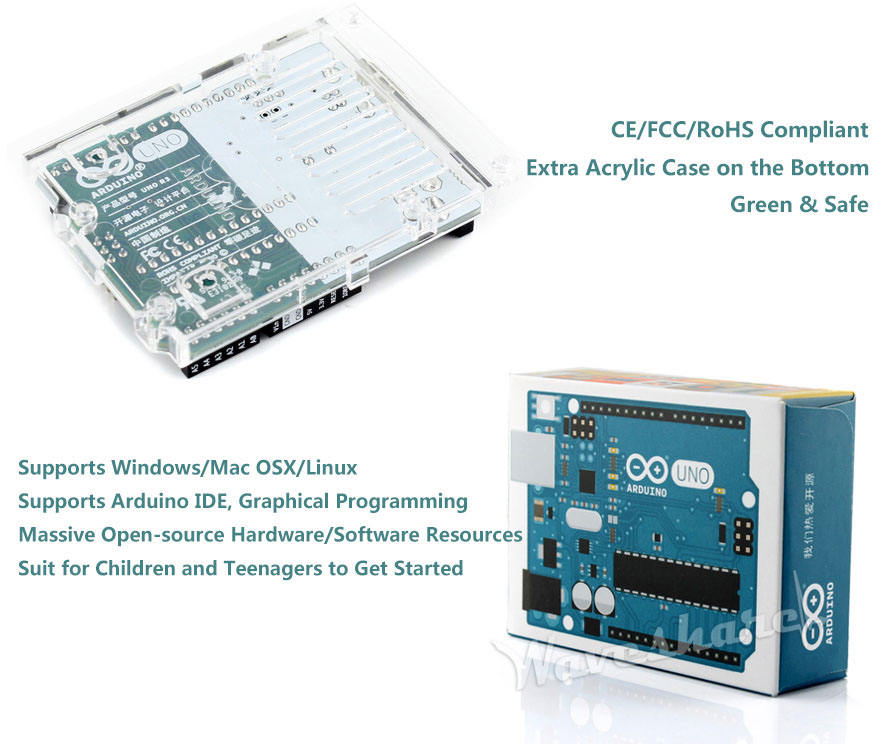

Arduino UNO R3細節展示

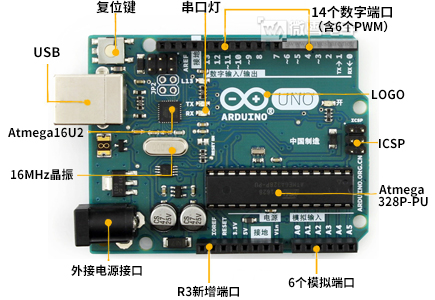

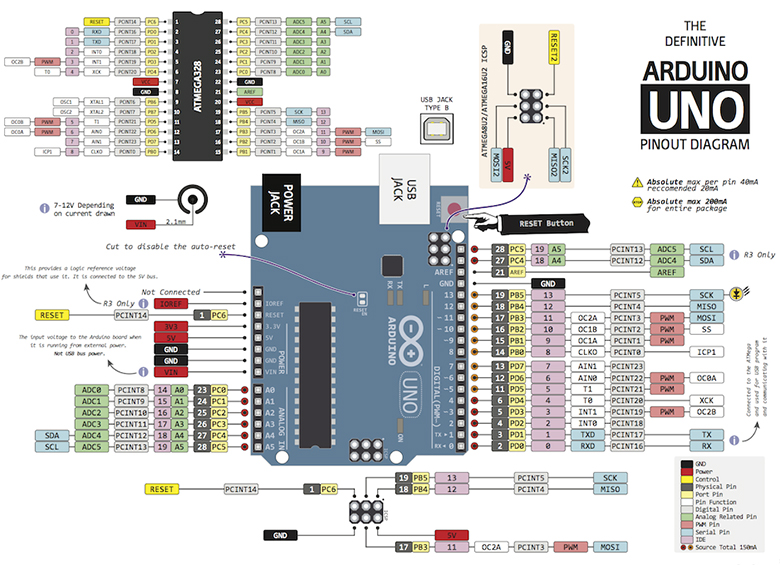

Arduino UNO R3引腳說明

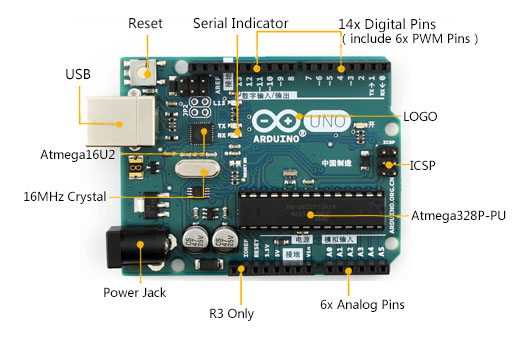

Arduino UNO R3 Pinouts

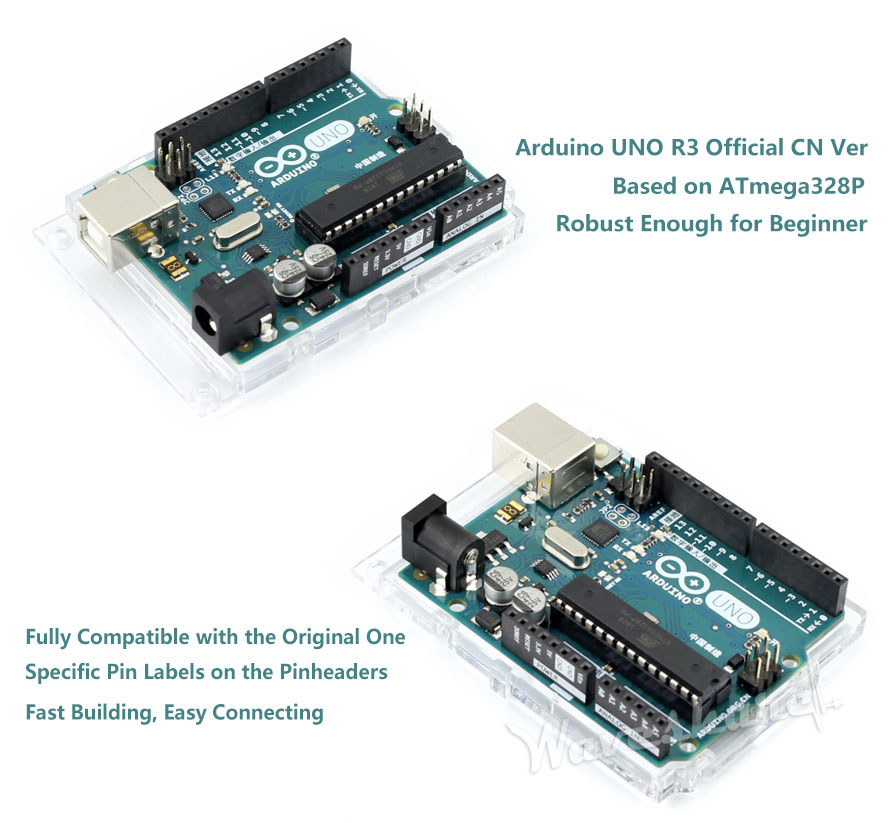

Arduino UNO R3, official CN Ver.


This is the official Arduino UNO R3 with Chinese print labels onboard, of which pinouts and features are exactly the same as the original one:

  • Compatible with former Arduino UNO shields
  • ATmega16U2 is used as USB to UART converter, upgrade from ATmega8U2, faster and more stable
  • Driver is integrated in Arduino IDE
  • Brand new R3 only pins: SDA and SCL (next to AREF), IOREF and a reserved extension pin (next to RESET)
  • Clear pin labels on the pinheaders, make it easier to use

What’s Onboard

  • Microcontroller: ATMEGA328P
    • FLASH: 32KB (0.5 KB for bootloader)
    • SRAM : 2KB
    • EEPROM: 1KB
  • Frequency: 16MHz
  • Digital I/O pins: 14 (of which 6 can be used as PWM outputs)
  • Analog input pins: 6
  • Operating voltage: 5V
  • I/O current: 20mA(rec), 40mA(max)
  • 3.3V pin current: 50mA
  • Input Voltage (recommended): 7V-12V DC (not required when powered from USB)
  • Input Voltage (limit): 6V-20V DC
