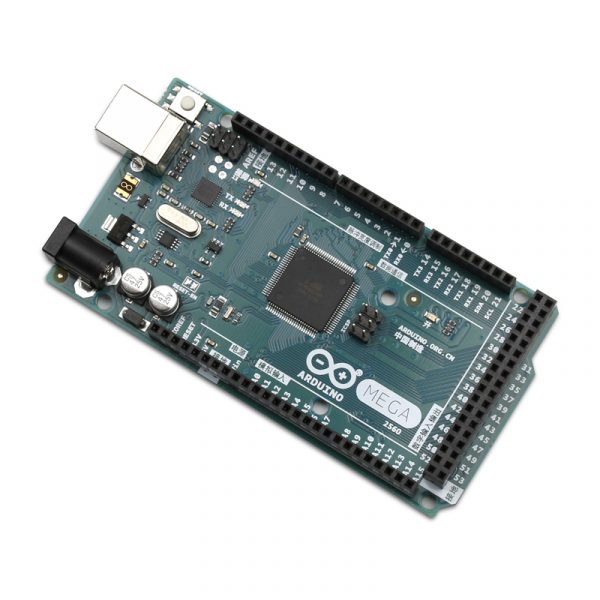

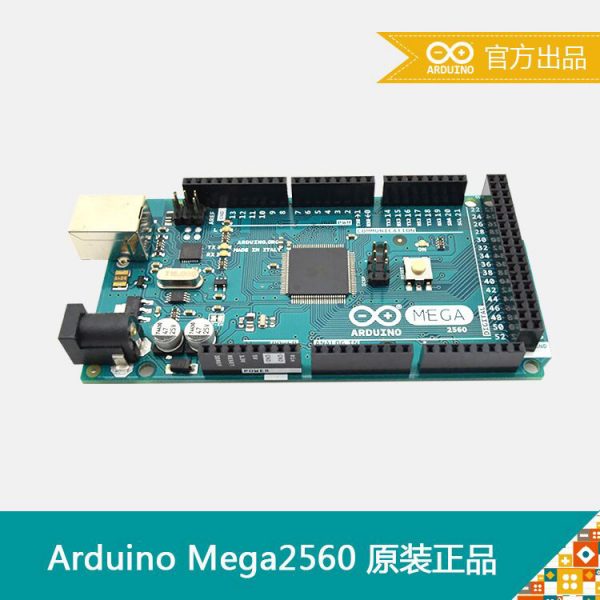

Arduino Mega 2560 R3 開發板中文版 正廠原裝中文版盒裝 中國 Arduino 原廠出貨

-9%

Arduino Mega 2560 R3 開發板中文版 正廠原裝中文版盒裝 中國 Arduino 原廠出貨

NT$1,680 NT$1,530 (未稅)

Add to Wishlist
  • 描述
  • 評價 (0)

描述

Arduino Mega 2560 R3 開發板中文版 正廠原裝中文版盒裝 中國 Arduino 原廠出貨

Arduino Mega 2560 R3 開發板中文版 專為更複雜的項目而設計。該開發板設有54路數字輸入/輸出引腳、16路模擬輸入以及更大的草圖空間。該開發板已成為大多數3D打印機和機器人項目的基礎。這能為您的項目提供足夠的空間和機會。

Arduino Mega 2560 R3 開發板中文版 是基於  ATmega2560  的單片機開發板。該開發板由54路數字輸入/輸出引腳(其中15路可以用作PWM輸出)、16路模擬輸入、4個UART(硬件串口)、1個16MHz的晶體振盪器、1個 USB 接口、1個電源接頭、1個ICSP接口以及1個複位按鈕組成。它包含了單片機運行所需的所有要素,使用USB連接線將其連接到計算機、利用AC-DC適配器或電池供電後即可使用。Mega能與絕大部分為 Uno 設計的 sheild 兼容。

Arduino Mega 2560 R3 開發板中文版 硬體規格

  • 尺寸:101*54mm
  • 重量:36g
  • 輸入電壓:接上USB時無須外部供電或外部7V~12V DC輸入
  • 輸出電壓:5V DC輸出和3.3V DC輸出和外部電源輸入
  • 支持USB接口協議及供電(不需外接電源)
  • 採用Atmel Atmega2560-16AU單片機
  • Flash容量:256K(其中4K用於bootloader)
  • SRAM靜態存儲容量:5KB<
  • 支持ISP下載功能
  • 支持單片機TX/RX端子
  • 支持AREF端子
  • Digital I/O 數字輸入/輸出端共54
  • Analog I/O 模擬輸入/輸出端共16
  • 支持14組PWM端子

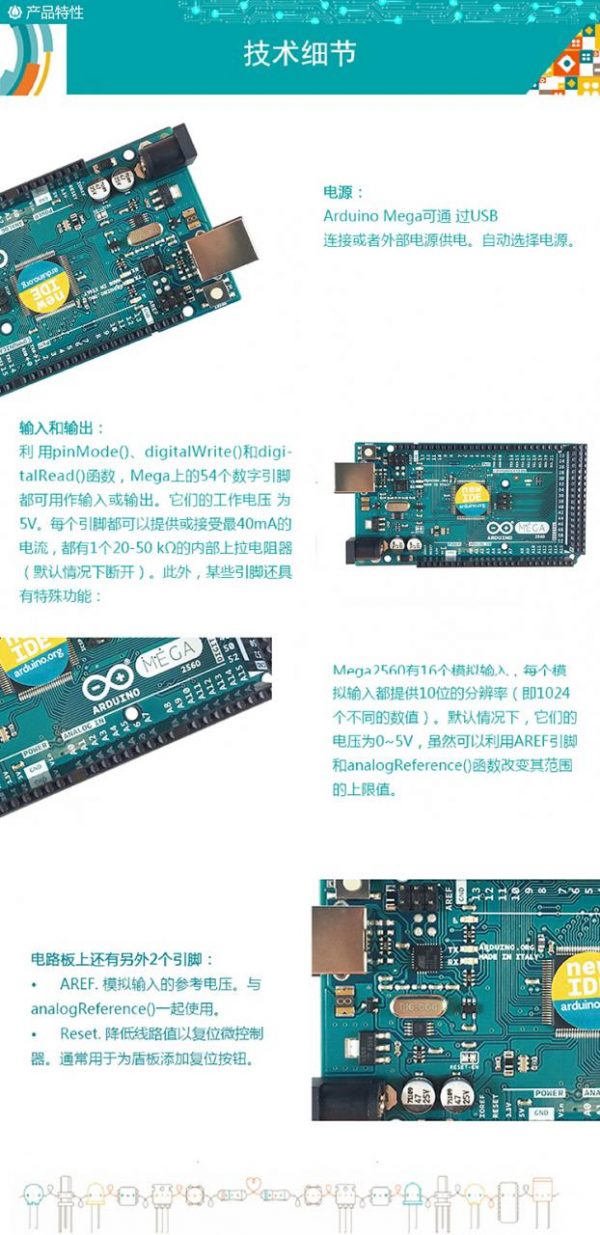

電源設計

Arduino Mega 2560 R3 的供電系統有兩種選擇, USB 直接供電或外部供電。電源供應的選擇將會自動切換。外部供電可選擇 AC-to-DC adapter  或者電池,此控制板的極限電壓範圍為6V~12V,但倘若提供的電壓小於 6V  , I/O 口有可能無法提供到 5V 的電壓,因此會出現不穩定;倘若提供的電壓大於12V,穩壓裝置則會有可能發生過熱保護,更有可能損壞Arduino MEGA。因此建議的操作供電為6.5~12V,推薦電源為 7.5V 或 9V。

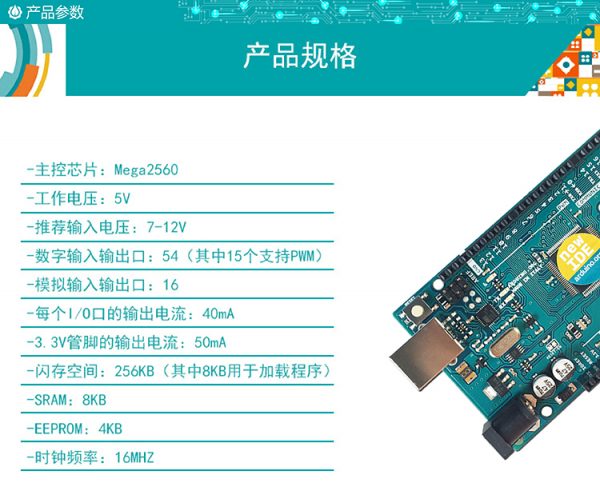

技術規格

  • 微控制器: ATmega2560
  • 工作電壓:5V
  • 輸入電壓(推薦):7-12V
  • 輸入電壓(限制):6-20V
  • 數字I/O端口:54(14個PWM輸出口)
  • 模擬輸入端口:16
  • 直流電流 I/O端口: 40mA
  • 直流電流 3.3V端口: 50mA
  • Flash 內存:256KB(8KB用於引導程序)
  • SRAM:8KB
  • EEPROM:4KB
  • 頻率: 16 MHz
Arduino Mega 2560 R3 開發板Arduino Mega 2560 R3 開發板中文版Arduino Mega 2560 R3 開發板

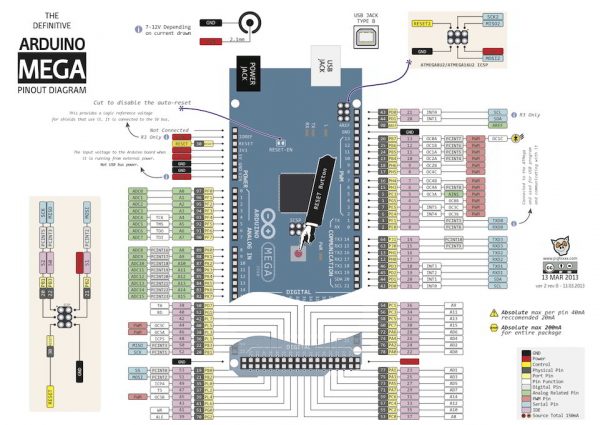

Arduino mega 2560 腳位

Arduino Mega 2560 R3 開發板中文版

ARDUINO MEGA 2560 REV3

The MEGA 2560 is designed for more complex projects. With 54 digital I/O pins, 16 analog inputs and a larger space for your sketch it is the recommended board for 3D printers and robotics projects. This gives your projects plenty of room and opportunities.

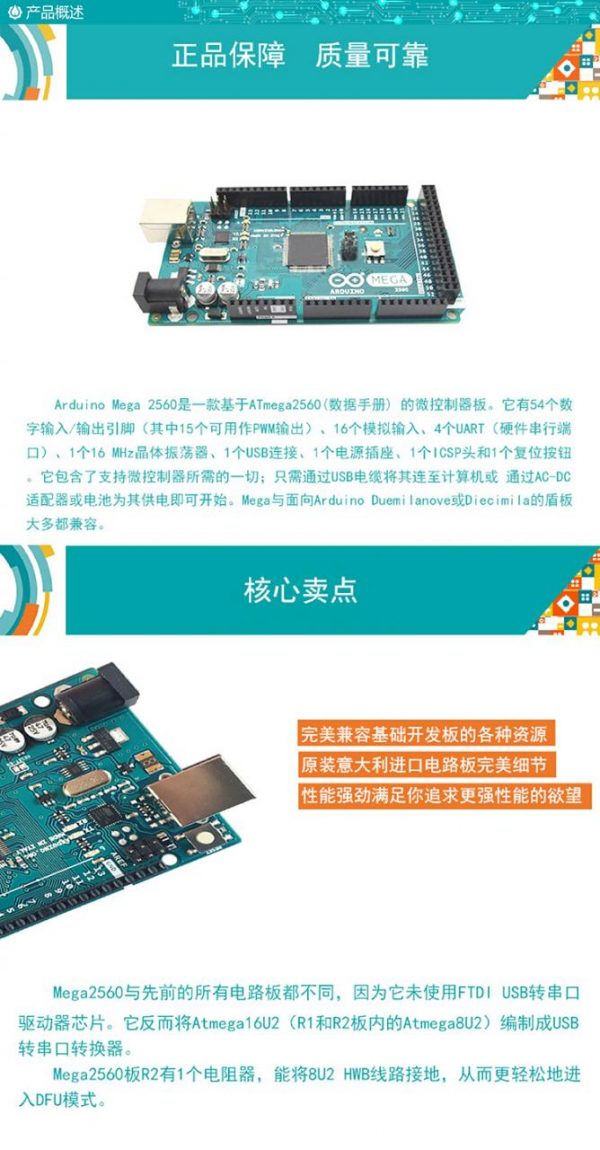

The Arduino Mega 2560 is a microcontroller board based on the ATmega2560. It has 54 digital input/output pins (of which 15 can be used as PWM outputs), 16 analog inputs, 4 UARTs (hardware serial ports), a 16 MHz crystal oscillator, a USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started. The Mega 2560 board is compatible with most shields designed for the Uno and the former boards Duemilanove or Diecimila.

MicrocontrollerATmega2560
Operating Voltage5V
Input Voltage (recommended)7-12V
Input Voltage (limit)6-20V
Digital I/O Pins54 (of which 15 provide PWM output)
Analog Input Pins16
DC Current per I/O Pin20 mA
DC Current for 3.3V Pin50 mA
Flash Memory256 KB of which 8 KB used by bootloader
SRAM8 KB
EEPROM4 KB
Clock Speed16 MHz
LED_BUILTIN13
Length101.52 mm
Width53.3 mm
Weight37 g
