Arduino 50A ACS758 高精度類比電流感測器模組 可量測 交流AC 與 DC 直流 電流傳感器

-13%

Arduino 50A ACS758 高精度類比電流感測器模組 可量測 交流AC 與 DC 直流 電流傳感器

NT$630 NT$545 (未稅)

Availability: 尚有庫存 貨號: VMD-007689 分類: 標籤: , , ,

描述

Arduino 50A  ACS758 高精度類比電流感測器模組 可量測 交流AC 與 DC 直流 電流傳感器 Gravity: Analog 50A Current Sensor (AC/DC)

採用ACS758芯片的電流檢測模組,是一款增強散熱功能、高電流、基於霍爾效應的線性電流傳感器,可精確檢測交流或直流電流,最大檢測電流50A。厚實的導電銅使得傳感器能夠承受大量瞬間過載電流。ASC758輸出模擬電壓信號,其能夠隨電流大小呈現線性的變化。這款傳感器不僅能夠實時監測電流,而且具有低功耗和保護電路的特點。

輸入輸出端開孔設計,可以焊接粗電源線。開槽設計可以焊接T型連接器。板子上還標明了應接入電流的正負極。用戶可以自己焊接電源線或者在兩端用鐵夾子夾住。典型應用包括電動機控制、載荷檢測和管理、航模和機器人過流檢測。

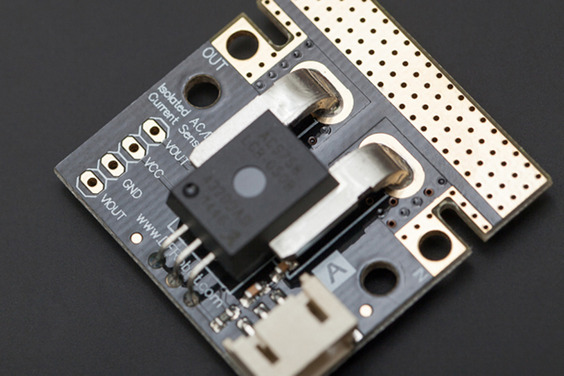

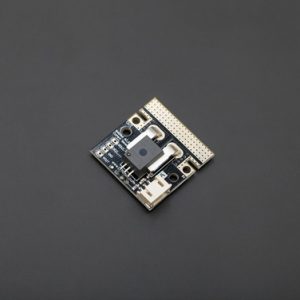

Arduino 50A 高精度類比電流感測器模組

產品特性

  • 兼容 Arduino 接口
  • 典型帶寬:120Khz
  • 對階梯輸入電流的輸出響應時間為3μs
  • 出廠前精確度調試
  • 穩定輸出偏移電壓
  • 幾乎零磁滯現象
  • 可靠單片霍爾芯片
  • 輸出誤差由溫度補償單元進行校正

技術規格

  • 傳感器類型:模擬
  • 傳感器工作電壓:3.0-5.5V
  • 峰值測量電壓:3000V(AC),500V(DC)
  • 測量電流範圍:-50~50A
  • 傳感器工作電流:13.5mA(MAX)
  • 靈敏度:40mV/A
  • 分辨率:1A(常溫,具體參看ACS758芯片手冊)
  • 超低功耗:100μΩ內部阻
  • 安裝孔:直徑3.2mm 間距25.4mm
  • 工作溫度:-40~50℃
  • 模組尺寸:34 X 34mm

配送清單

  • 50A Current Sensor 1個
  • 模擬傳感器線 1根

技術文件與範例

Gravity: Analog 50A Current Sensor (AC/DC)

This is a breakout board for the fully integrated Hall Effect based linear ACS758 current sensor. The sensor gives precise current measurement for both AC and DC signals.The thickness of the copper conductor allows survival of the device at high overcurrent conditions. The ACS758 outputs an analog voltage output signal that varies linearly with sensed current. This current sensor enables you to monitor currents in your project every second for energy saving or circuit protecting purposes.

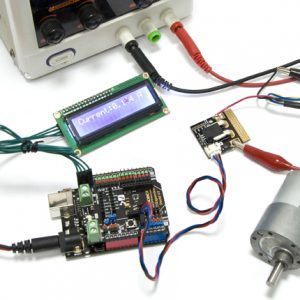

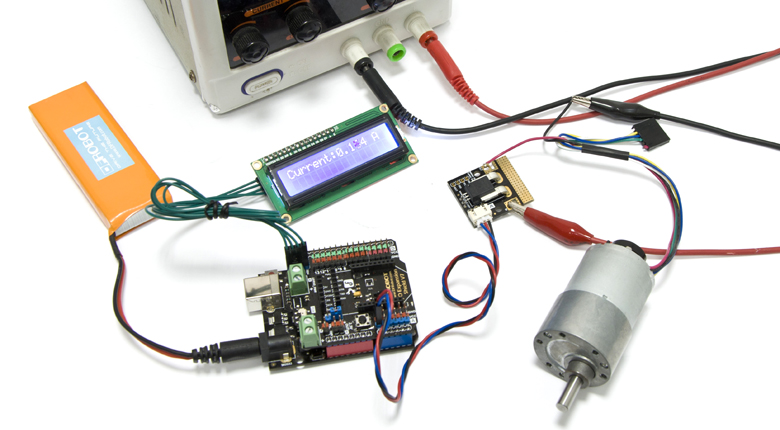

Gravity: Analog 50A Current Sensor (AC/DC) Demo Connection



This sensor can easily measure large current

FEATURES

  • Arduino interface compatible
  • 120 kHz typical bandwidth
  • 3 μs output rise time in response to step input current
  • Output voltage proportional to AC or DC currents
  • Factory-trimmed for accuracy
  • Extremely stable output offset voltage
  • Nearly zero magnetic hysteresis
  • Total output error improvement through gain and offset trim over temperature
  • Monolithic Hall IC for high reliability
  • Ultra-low power loss: 100 μΩ internal conductor resistance

SPECIFICATION

  • Operating Voltage(analog): 3.3-5V
  • Peak Measuring Voltage:3000V(AC),500V(DC)
  • Current Measuring Rang:-50~50A
  • Sensitivity:40 mV/A
  • Operating Temperature: -40~150°C
  • Dimension:34x34mm(1.34×1.34″)

DOCUMENTS
