液體 PH 酸鹼值檢測套件 支援 Arduno / 樹莓派 教學課程
PH值是一個可以確定水性溶液是酸性還是鹼性的標度。PH值表示為氫的功率或氫的勢能（來源：Wikipedia）。借助電極，我們可以電子方式測量溶液的PH，這對於測量和自動化水族箱，水培或水培植物的pH值可能更為有益。如果您正在開發水族館，水培或自動水培設備，則測量pH值可能非常有用。接下來我們將解釋該 PH酸鹼度檢測套件的工作原理，校準方法，並提供一個將其與 Arduino / 樹莓派 的結合使用的功能範例與應用方式。
完成 液體 PH 酸鹼值檢測套件 課程後，主要學習目標
- 了解電極及其工作方法
- 學習校準 PH 模組項
- 使用 arduino測量水性溶液的PH值
使用 樹莓派 測量水性溶液的PH值- 測量溶液溫度 DS18b20 和環境溫度 LM35 溫度感測器的使用
液體 PH 酸鹼值檢測套件 的應用
- 自動進行水質檢測，魚菜共生系統甚至水族館。
- 大多數工廠都需要酸性PH才能使礦物質分解，以使其正常生長。人們可以測量水的PH並選擇合適的水。
- 排放廢水前的自我檢定作業。
液體 PH 酸鹼值檢測套件

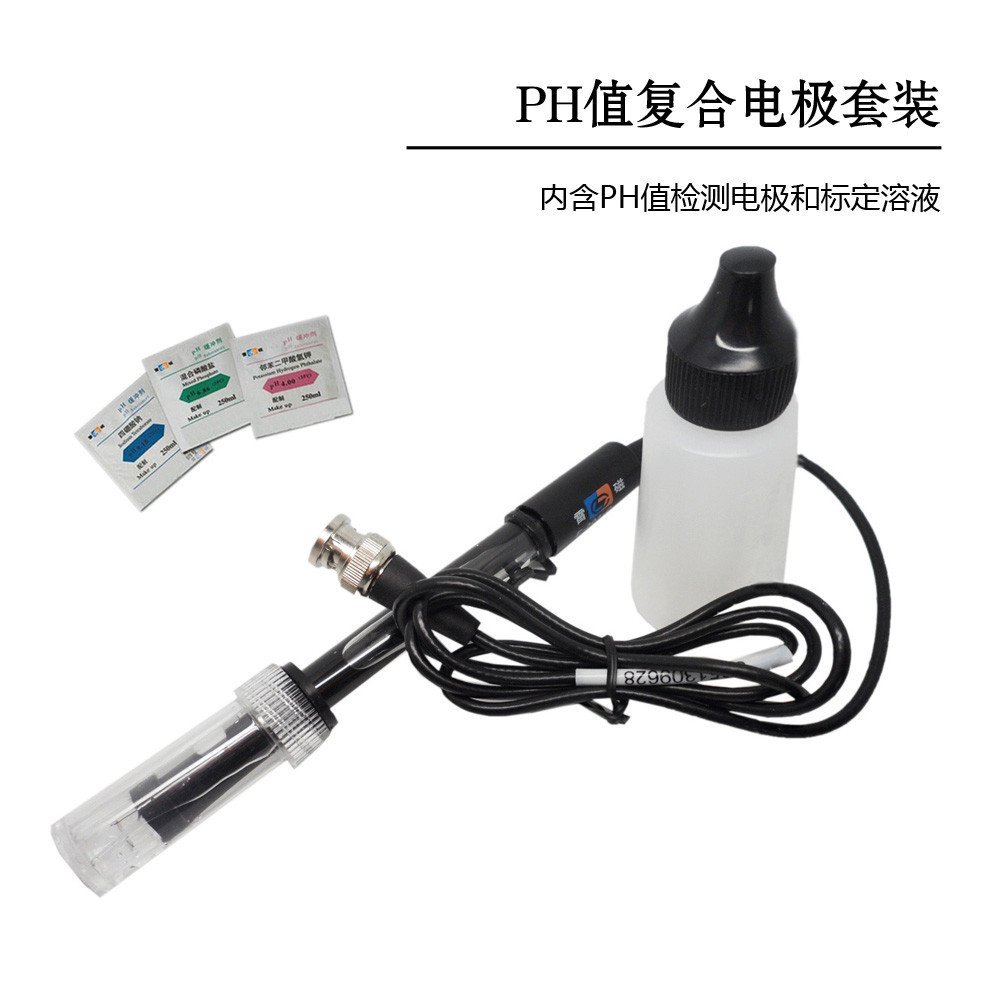

PH 電極規格
PH 酸鹼值檢測模組與Arduino相容。用於水質測試和水產養殖。pH值檢測範圍為1至14，其中7被認為是中性的。pH值小於7被認為是酸性的，pH值大於7的溶液是鹼性或鹼性的.PH電極有一個圓柱體，可以直接連接到pH電極計，控制器或任何pH設備的輸入端子有一個BNC輸入端子。pH電極探頭準確可靠，可以提供幾乎瞬時的讀數。
• 加熱電壓：5±0.2V（AC-DC）
• 工作電流：5-10 mA
• 檢測濃度範圍：PH 0-14
• 檢測溫度範圍：0-80攝氏度
• 響應時間：≤5s
• 穩定時間：≤60s
• 組件功耗：≤0.5W
• 工作溫度：-10至50度（標稱溫度20度）
• 工作濕度：95％RH（標稱濕度65％RH）
• 輸出方式：模擬電壓信號輸出
• 尺寸：42mm×32mm×20mm
PH 值與電壓的對應關係 25℃，65%RH
| PH | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| mV | 4242 | 4065 | 3885 | 3709.8 | 3532.5 | 3354 | 3177.5 | 3 | 2822.5 | 2646 | 2467.5 | 2292 | 2115 | 1938 | 1758 |
溫度輸出：
- LM35 板載類比溫度計, 採用電壓輸出：30mv/℃，可通過數位溫度機進行比對校正。
- 數位輸出。感測器採用 DS18B20 單匯流排數位輸出，具體請查看 QT18B20 應用手冊_V6 及《DS18B20 程式設計注意事項新》文檔。
溫度對 PH 的影響為：0.003PH/℃，如果精度要求丌是很高，可以忽略不計。
注意事項:
- 1. 模組不具有防反接及高壓保護功能，通電時請注意電壓大小及極性。請儘量使用穩壓電源，電壓越准，精度越高。
- 2. 使用電極時，請取下電極前端的保護套，並打開電極上面的小孔，放入溶液時，溶液不能超過小孔。
- 3. 電極在每次連續使用前均需要使用標準緩衝溶液進行校正，為了取得更正確的結果，環境溫度最好在 25℃左右。
- 4. 在檢測多種不同的溶液時，請在每檢測一種溶液後，使用去離子水或清水清洗電極，以保證資料的準確性。
- 5. 使用完後，請將電極前端的保護套蓋了，保護套內需要放入少量 3.3mol/L 氯化鉀溶液。以保持電極球泡的濕潤。
- 6. 電路原理圖僅供參考，部分電路不實際模組有差別，以模組為主。
