Solar Power Manager 5V 太陽能電源管理模組 5V

-12%

Solar Power Manager 5V 太陽能電源管理模組 5V

NT$330 NT$290 (未稅)

描述

Solar Power Manager 5V 太陽能電源管理模組 5V

Solar Power Manager 5V 太陽能電源管理模組 是一款專為5V太陽能電池板設計的小功率高效太陽能電源管理模組。它具有 MPPT(最大功率點跟踪)功能,可最大限度地提高太陽能電池板的效率。該模塊可通過 USB 充電器或太陽能電池板為 3.7V 鋰電池提供高達 900mA 的充電電流。具有5V 1A輸出的ON/OFF可控DC-DC轉換器滿足各種太陽能發電項目和低功率應用的需求。該模塊還對電池、太陽能電池板和輸出採用了多種保護功能,大大提高了您太陽能項目的穩定性和安全性。

V1.1(最新):增加電池(BAT IN)過流過放保護,提高電池安全性。3.7鋰電池不管有沒有保護電路都可以使用。

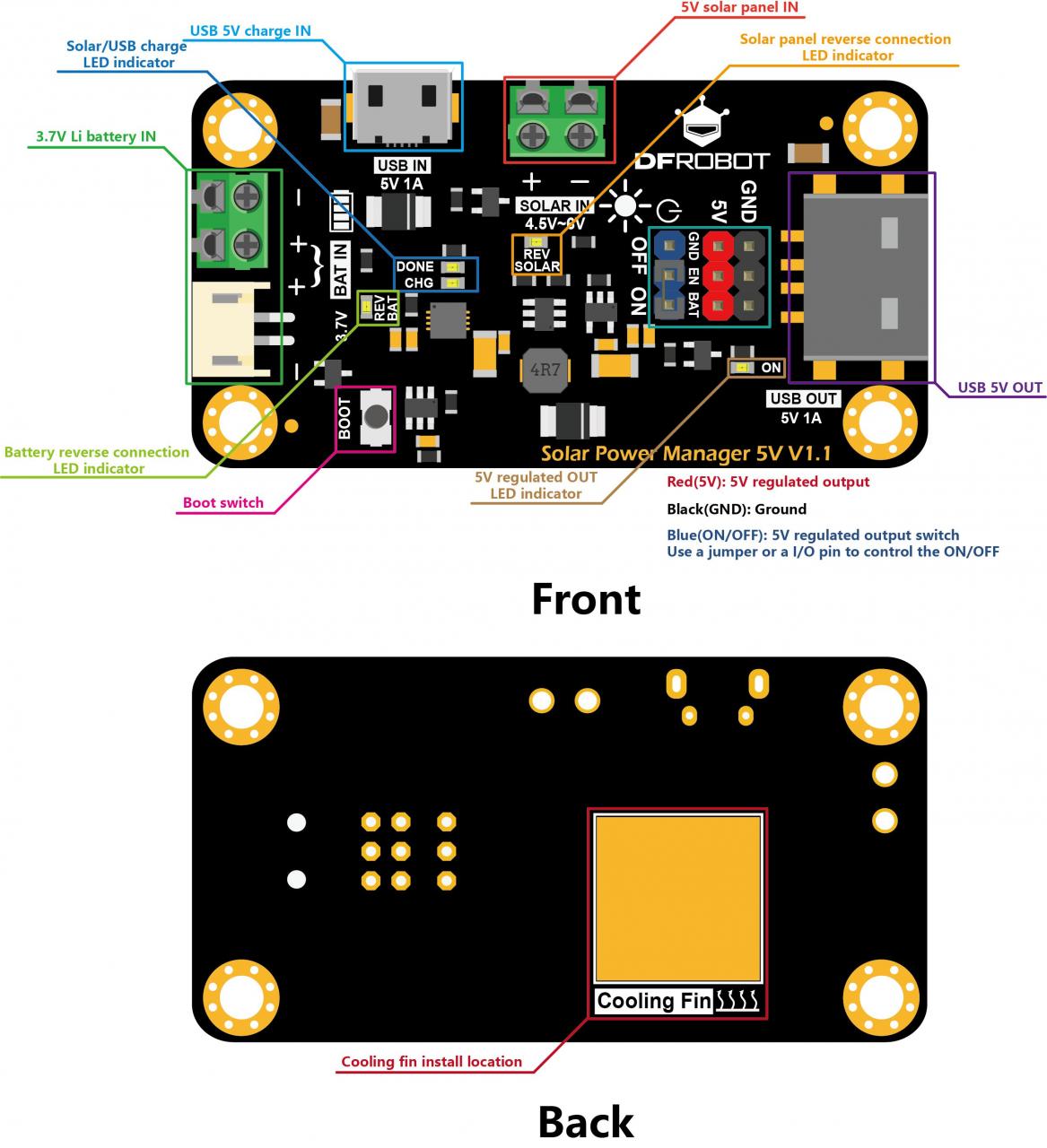

太陽能電源管理器 5V 板概述
太陽能電源管理器 5V

技術規格

  • 太陽能充電管理芯片:CN3065
  • 太陽能板輸入電壓:4.5V~6V
  • 電池類型:3.7V單節鋰聚合物/鋰離子電池(充滿電壓4.2V)
  • 充電電流(USB/太陽能):900mA Max 涓流、恆流、恆壓三段充電
  • 充電截止電壓(USB/太陽能):4.2V±1%
  • 穩壓輸出(USB/5V排針):5V 1A
  • 穩壓輸出效率(3.7V電池輸入):86%@50%負載
  • USB/太陽能充電效率:73%@3.7V 900mA BAT IN
  • 靜態電流:<1 mA
  • 保護功能
    • 電池(BAT IN):過衝/過放/過流/反接保護
    • 穩壓輸出(OUT):輸出短路/過流/過熱保護
    • 太陽能板(SOLAR IN):反接/防倒灌保護
  • 工作溫度:-40℃~85℃
  • 尺寸:33.0mm*63.0mm



版本升級歷史

V1.1(最新):增加電池端(BAT IN)過流與過放保護,提高電池安全性。無論鋰電池是否帶有保護板均可使用。

V1.0:用戶應注意使用帶有保護板的3.7V鋰電池以避免鋰電池過放,提高電池安全與壽命。

配送清單

  • 太陽能電源管理模塊5V
  • 黑色跳線帽
  • M3*10mm雙通尼龍柱
  • M3*5mm圓頭不銹鋼螺絲
  • 14*14*7mm黑色鋁散熱片
  • 14mm*14*0.5mm藍色導熱矽膠片

相關文檔

Solar Power Manager 5V

太陽能電源管理器 5V 板概述

FEATURES

  • Constant voltage MPPT algorithm, maximizing solar panel efficiency
  • Designed for 5V solar panel
  • Double charging mode: solar/USB charger (900mA max charge current)
  • 5V ON/OFF controllable regulated power supply for low-power applications
  • All-round protection functions
  • USB connector with ESD shell

APPLICATIONS

  • Smart solar environment monitor system
  • Solar powered robot
  • Small solar street lamp
  • Solar power bank

SPECIFICATION

  • Solar Power Management IC: CN3065
  • Solar Input Voltage (SOLAR IN): 4.5V~6V
  • Battery Input (BAT IN): 3.7V Single cell Li-polymer/Li-ion Battery
  • Charge Current(USB/SOLAR IN): 900mA Max trickle charging, constant current, constant voltage three phases charging
  • Charging Cutoff Voltage (USB/SOLAR IN): 4.2V±1%
  • Regulated Power Supply: 5V 1A
  • Regulated Power Supply Efficiency (3.7V BAT IN): 86%@50%Load
  • USB/Solar Charge Efficiency: 73%@3.7V 900mA BAT IN
  • Quiescent Current: <1 mA
  • Operation Temperature: -40℃~85℃
  • Dimension: 33.0mm*63.0mm
  • Protection Functions:
  1. BAT IN: over charge/over discharge/over current/reverse connection protection
  2. 5V/USB OUT: short circuit/over current/over heat protection
  3. SOLAR IN: reverse connection protection

DOCUMENTS
