Micro:Bit 智能迷你小車開發套件 內建 紅外巡線 圖形編程 超音波避障 機器人自動車開發套件

NT$1,450 NT$1,050 (未稅價)

  • 描述
  • 評價 (0)

描述

Micro:Bit 智能迷你小車開發套件 內建 紅外巡線 圖形編程 超音波避障 機器人自動車開發套件 包含完整 MakeCode 範例

DFRobot 原裝 Micro:bit AI 教育機器人 V2.0 、智慧小車、附教程、範例

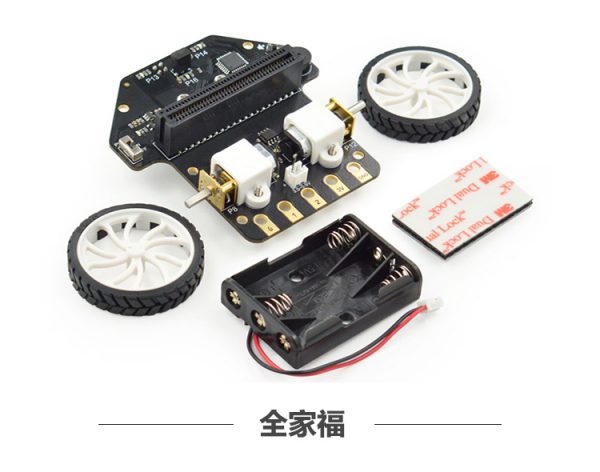

注意 Micro:Bit 智能迷你小車開發套件 不含 Micro:bit 開發板, 本套件需要一片 Micro:bit 一片小車當主控台, 本套件不含 GamePad 遙控器, 如果您需要全套的可額外加購。

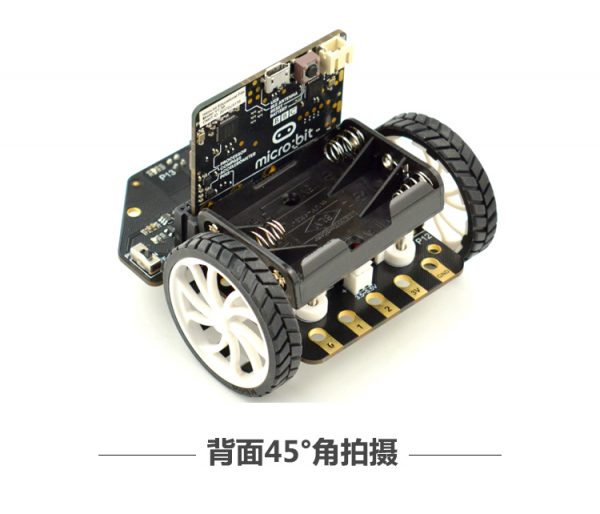

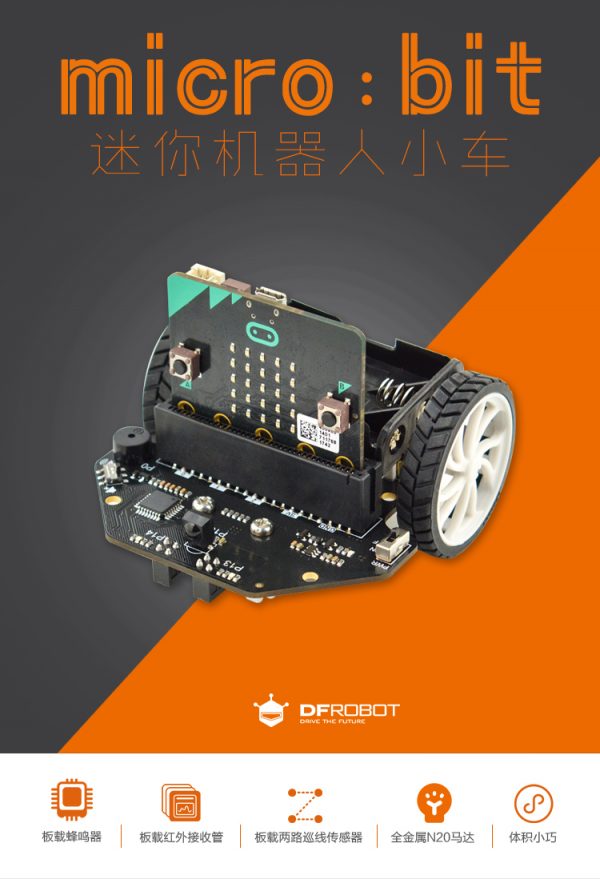

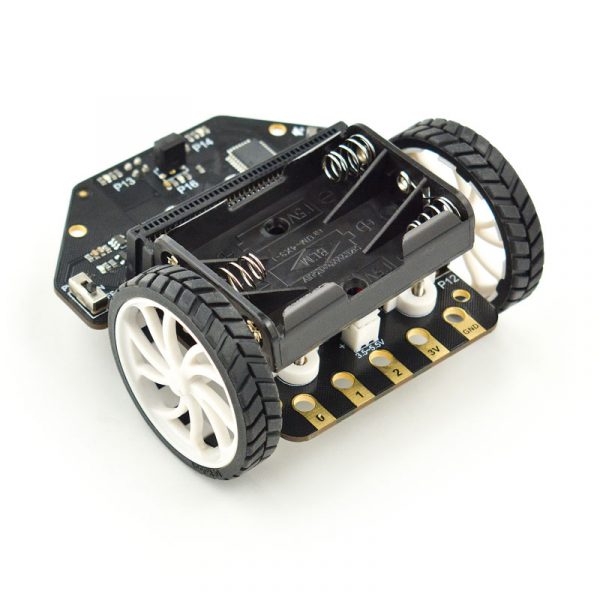

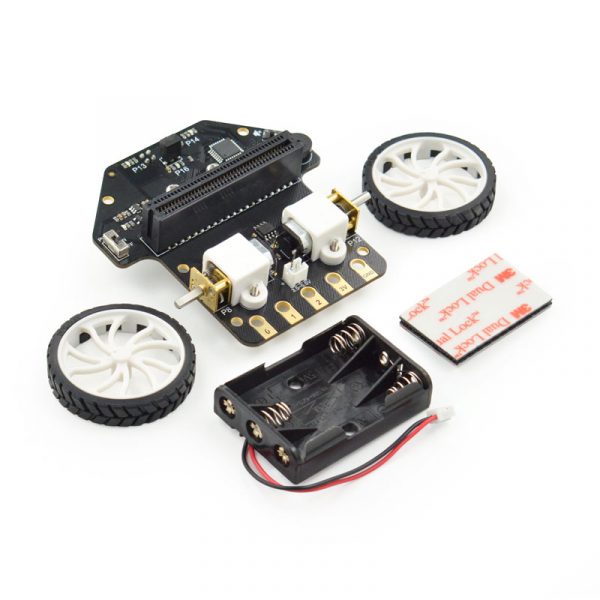

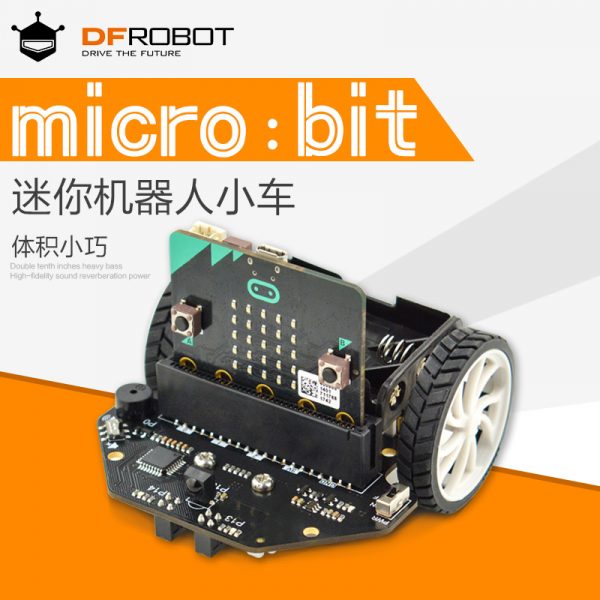

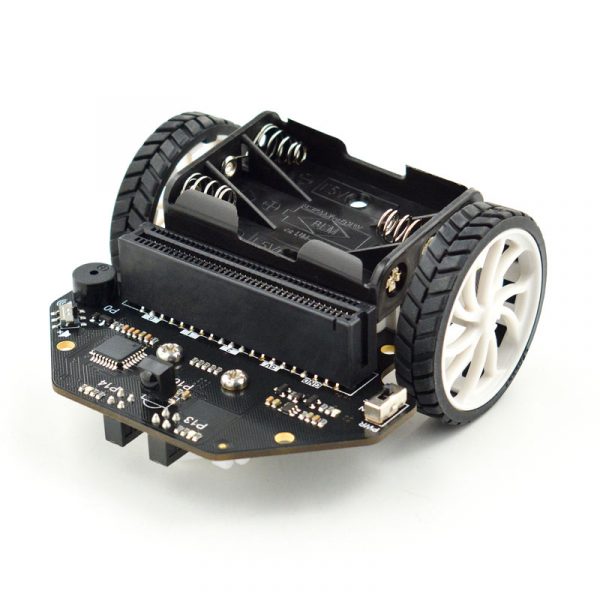

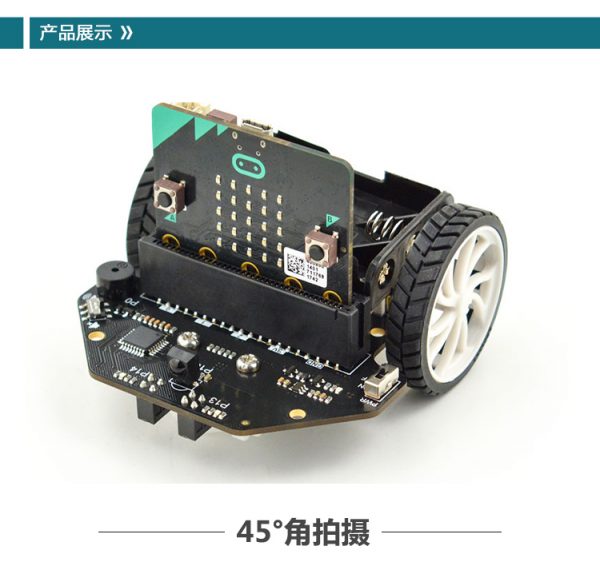

Micro:Bit 機器人自動車開發套件 是一款非常迷你的智能機器人小車平台,Micro:Bit 智能迷你小車開發套件 無需繁瑣的安裝,只需要用戶將 micro:bit 主板插上插座,就成為了一台迷你可編程機器人小車。小巧的車身讓本產品可以在桌面上、電腦鍵盤上行動自如,大減速比金屬電機也讓小巧的機身俱備了強驅動力;特殊設計的支撐輪讓小車行動靈活自如。集成巡線傳感器、紅外接收傳感器、嗡鳴器,加上無需組裝的特性,讓用戶更加專注編程的學習。

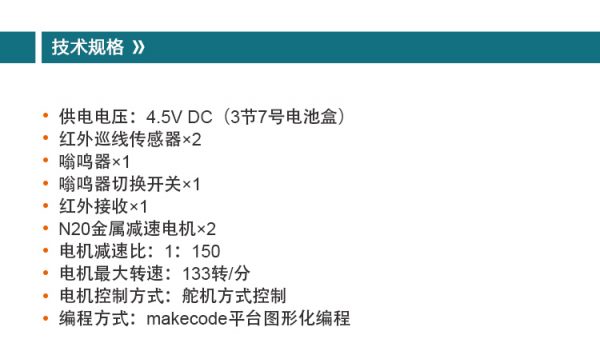

Micro:Bit 機器人自動車開發套件

  • 供電電壓:4.5V DC(3節7號電池盒)

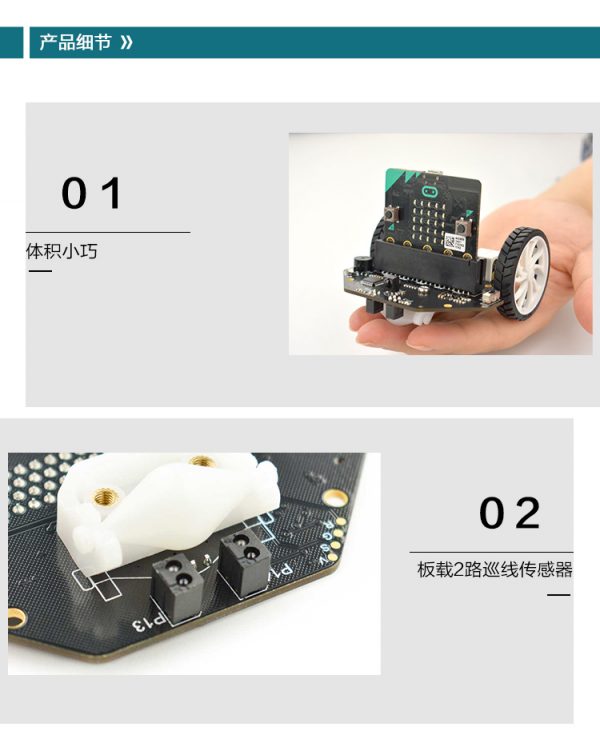

  • 紅外巡線傳感器×2
  • 嗡鳴器×1
  • 嗡鳴器切換開關×1

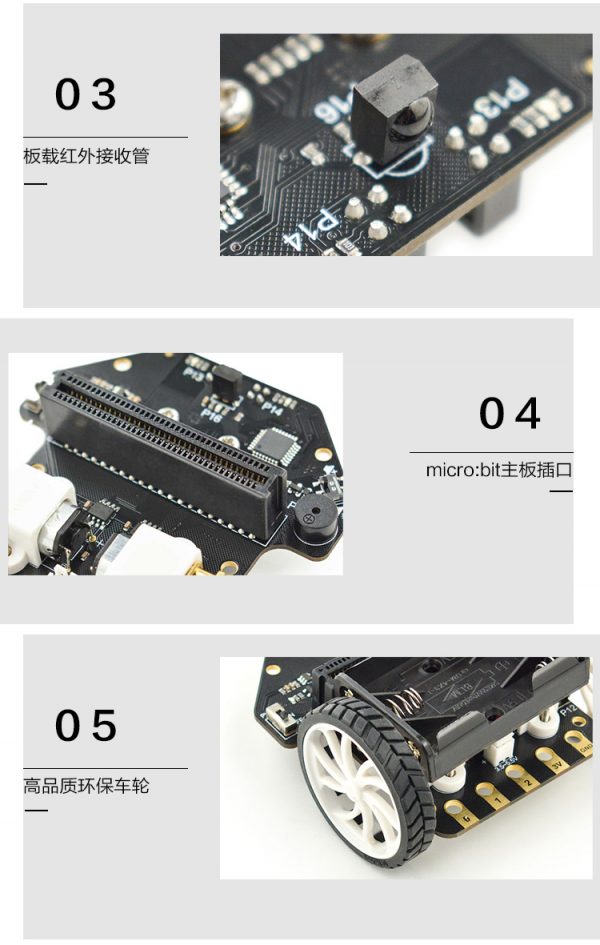

  • 紅外接收×1
  • N20金屬減速電機×2
  • 電機減速比:1:150
  • 電機最大轉速:133轉/分
  • 電機控制方式:舵機方式控制
  • 編程方式:makecode平台圖形化編程

具有哪些功能和特點?

  • 支持makecode,支持Scratch及python
  • 體積迷你,移動靈活
  • 全金屬微型減速電機,質量優良,驅動力強
  • 巡線、氛圍燈、LED車燈、超聲波接口、蜂鳴器、I2C接口、金手指接口、機械擴展螺孔等等……功能齊全,擴展性強

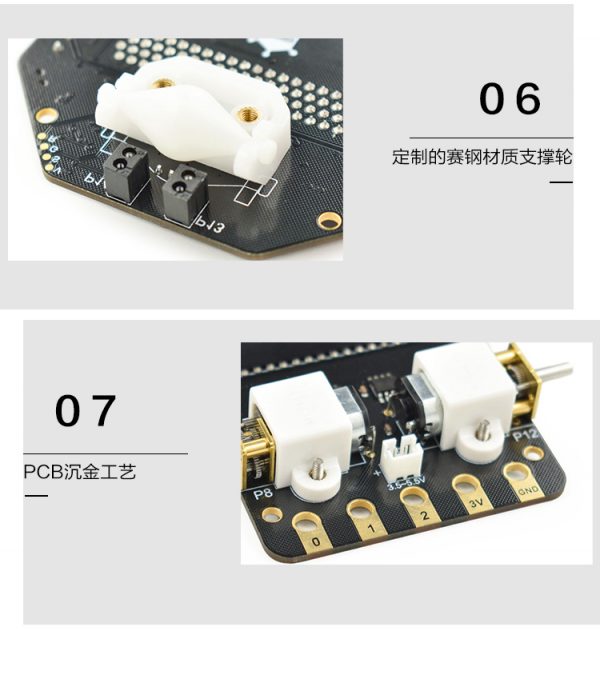

  • 獨家定制的賽鋼材料支撐輪,靈活可靠,越障能力強
  • 安裝簡單,輕鬆上手

功能圖解


產品參數

  • 供電電壓:3.5V~5V DC(3節7號乾電池或3.7V鋰電池)
  • 紅外巡線傳感器(高低電平)×2
  • 嗡鳴器×1
  • 紅外接收(NEC編碼)×1
  • LED車燈(高低電平控制)×2
  • RGB氛圍燈(全彩1600萬色)×4
  • SR04、SR04P超聲波接口(5V))×1
  • IIC接口(3.3V)×1
  • N20金屬減速電機×2
  • 電機減速比:1:150
  • 電機最大轉速:133轉/分
  • 電機驅動方式:PWM電機驅動
  • 支架及保護蓋擴展M3螺絲孔×6
  • 編程方式:makecode圖形化編程、Mind+圖形化編程(基於Scratch3.0)
  • 產品尺寸:寬81mm×長85mm×高44mm(不含micro:bit主板高度)
  • 產品重量:75.55g(不含電池,不含micro:bit主板及周邊配件)

Micro:Bit 智能迷你小車開發套件



makecode編程實例

電機控制

學習目標:掌握Maqueen的電機控制基本方法
程序效果展示:小車前進1秒,右轉1秒,左轉1秒,後退1秒,後退並右轉1秒。

電機控制



makecode程序鏈接:https://makecode.microbit.org/_2Cc9gM5P5aDs
makecode程序HEX文件下載:電機控制
makecode圖形化程序截圖

電機控制



RGB彩色呼吸氛圍燈

學習目標:了解RGB氛圍燈的基本使用方法
程序效果展示:底部RGB氛圍燈紅、綠、藍三色混合漸變顯示出多種顏色,呈現出彩色呼吸效果。

RGB效果展示



makecode程序鏈接:https://makecode.microbit.org/_WkgPLpAotP3f
makecode程序HEX文件下載:RGB彩色呼吸氛圍燈
makecode圖形化程序截圖

RGB氛圍燈



LED車燈閃爍

學習目標:了解LED車燈和蜂鳴器的基本使用方法
程序效果展示:左右兩個LED車燈交替閃爍,並且蜂鳴器發出兩種不同的音調頻率,間隔時間500毫秒。

LED車燈閃爍

makecode程序鏈接:https://makecode.microbit.org/_6gKRm1RVsDxY
makecode程序HEX文件下載:LED車燈閃爍
makecode圖形化程序截圖

LED車燈閃爍



讀取超聲波距離值

學習目標:學會讀取超聲波的距離,以便後期可以靈活的使用這些數據。
程序效果展示:超聲波檢測前方不同距離的障礙物,並將距離顯示在點陣屏上,單位為厘米。

讀取超聲波距離值

makecode程序鏈接:https://makecode.microbit.org/_4gi4Dj7yTWgK
makecode程序HEX文件下載:讀取超聲波距離值
makecode圖形化程序截圖

讀取超聲波距離



讀取紅外線鍵值

學習目標:學會紅外遙控器的鍵值,以便後期可以靈活的使用這些數據。
程序效果展示:用紅外線遙控器對著紅外接收管按任意鍵,點陣屏上對應顯示當前按下按鍵的鍵值,十進制方式顯示鍵值的最後兩位。

讀取紅外線鍵值

makecode程序鏈接:https://makecode.microbit.org/_361V7bbp0UAg
makecode程序HEX文件下載:讀取紅外線鍵值
makecode圖形化程序截圖

讀取紅外線鍵值

紅外遙控器及其鍵值:

下表中的鍵值是16進制,在本產品中,我們讀取紅外編碼的最後兩位,並自動轉換為10進制數據。

紅外遙控器鍵值表

紅外遙控

程序效果展示:用紅外線遙控器的2、4、6、8共4個按鍵遙控小車前進、左轉、右轉、後退

紅外遙控

學習目標:
makecode程序鏈接:https://makecode.microbit.org/_MfDXhX6MM35X
makecode程序HEX文件下載:紅外遙控
makecode圖形化程序截圖

紅外遙控

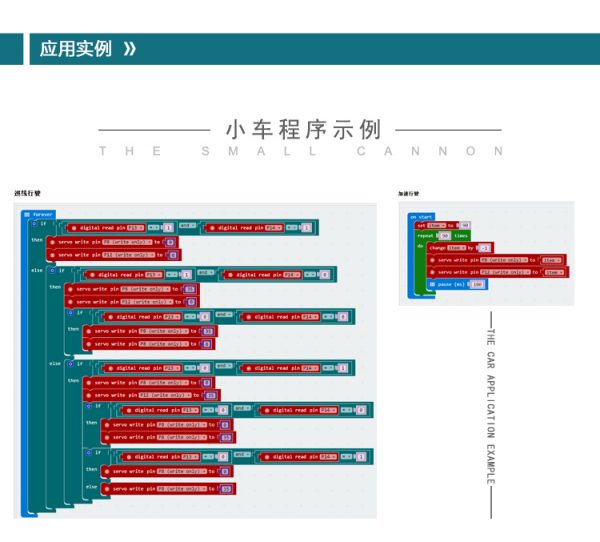

巡線行駛

程序效果展示:小車沿著黑色線條行駛(黑線寬度和絕緣膠帶寬度近似)

巡線

makecode程序鏈接:https://makecode.microbit.org/_1VzX7LLAC3im
makecode程序HEX文件下載:巡線
makecode圖形化程序截圖

巡線

超聲波避障

程序效果展示:開機小車前進,超聲波檢測前方距離,如果距離小於35cm,小車隨機選擇左轉或者右轉,避開障礙物。
配件準備:SR04超聲波模塊×1或者SR04-P超聲波模塊,插入前方的SR04接口。

超聲波避障

makecode程序鏈接:https://makecode.microbit.org/_Fa4Ef3DwyXW7
makecode程序HEX文件下載:超聲波避障
makecode圖形化程序截圖

超聲波避障

光控精靈

程序效果展示:小車在光線較暗的地方不動,當手電筒照射LED的時候,隨著光線強度的增加,車輛的前進速度也開始增加。

光控小車

makecode程序鏈接:https://makecode.microbit.org/_fi6DWjCKeM9v
makecode程序HEX文件下載:光控小車
makecode圖形化程序截圖

光控小車

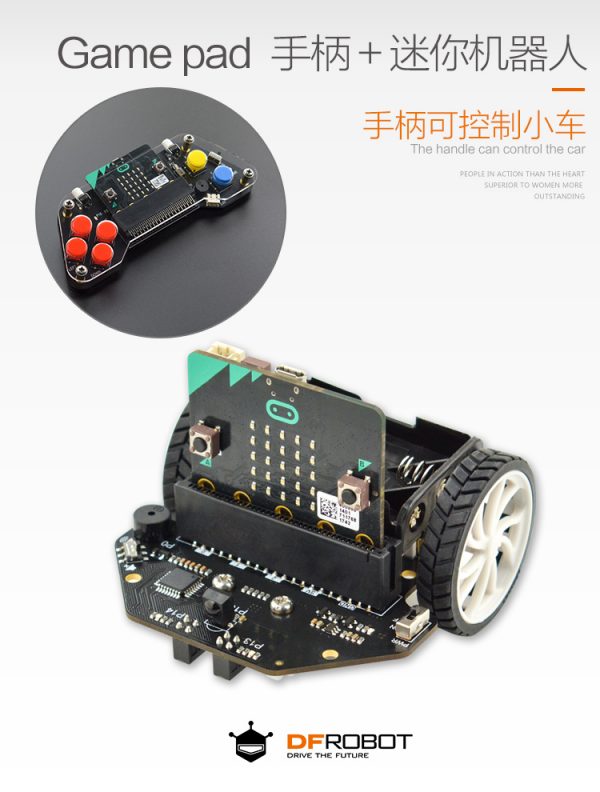

無線遙控

程序效果展示:使用micro:gmaepad手柄控制小車前後左右運動。
學習目標:學會使用micro;bit的無線功能

手柄
無線遙控

makecode小車端程序鏈接:https://makecode.microbit.org/_ftMMb8WkwDV7
makecode手柄端程序鏈接:https://makecode.microbit.org/_gwK0A3JwEW0V
makecode程序HEX文件下載:無線遙控小車端無線遙控手柄端
makecode圖形化程序截圖無線遙控小車端程序:

手柄無線遙控-小車端程序

無線遙控手柄端程序:

手柄無線遙控-手柄端程序



Micro: Maqueen micro:bit Robot Platform

Hello, my name is Maqueen, is a graphical programming robot for STEM education, which inherits playability and simple operation of micro:bit. The Mini-body, interesting features and plug-and-play allow children to quickly learn graphic programming in entertaining, nurturing children’s interest in science and logical thinking.

Suggest Age: 8 +

What are the features of Maqueen?

– Support for Makecode, will support Scratch and python later.
– Small size, flexible movement.
– All-metal miniature gear motor, good quality, strong driving force.
– Line patrol, ambient light, LED lights, ultrasonic interface, buzzer, I2C interface, mechanical expansion screw hole, etc. … full-featured, highly expandable.
– Exclusive customized POM bearing wheel, flexible and reliable, strong obstacle crossing ability.
– Easy to install, easy to use.

ROB0148-Intro
ROB0148-Features
ROB0148-Game pad Combination
ROB0148-micro:bit education robot
ROB0148-makecode programming
ROB0148-Mind+ programming
ROB0148-Fun for study
ROB0148-Design highlights
