L298P Motor Shield Arduino 直流馬達驅動模組 直流電機驅動模組

-13%

L298P Motor Shield Arduino 直流馬達驅動模組 直流電機驅動模組

NT$280 NT$245 (未稅)

Availability: 尚有庫存 貨號: ADS-004455 分類: 標籤: , , , , ,

描述

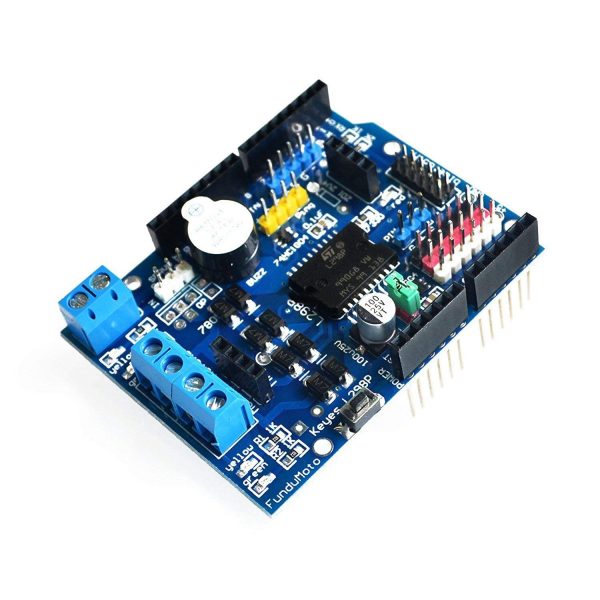

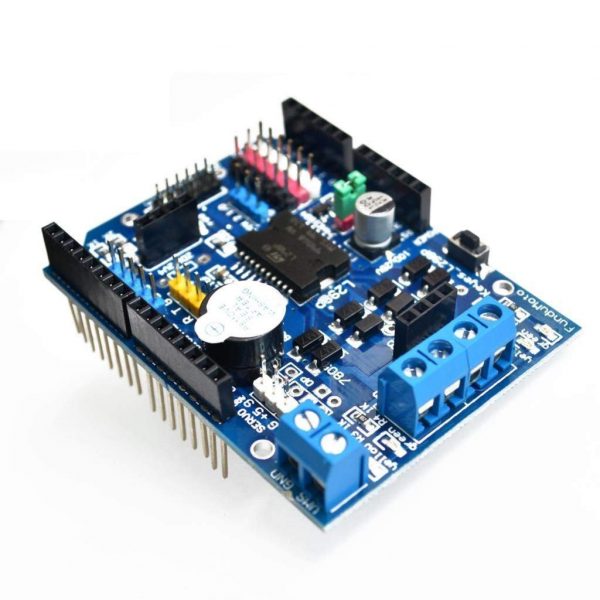

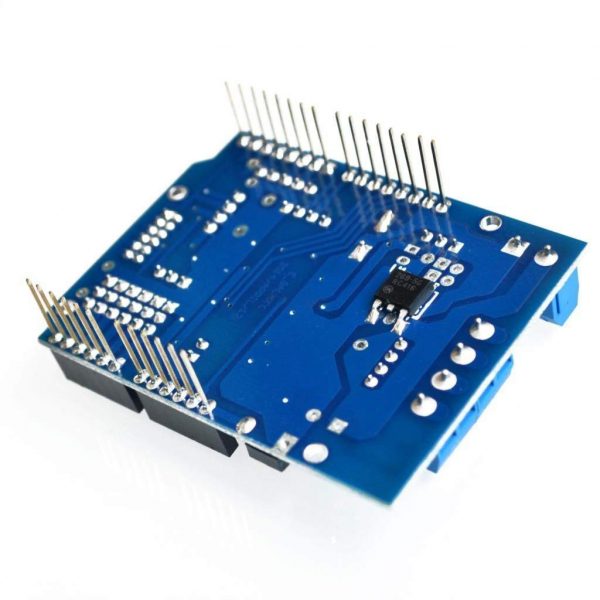

L298P Motor Shield Arduino 直流馬達驅動模組 直流電機驅動模組

L298P Shield直流電機驅動器採用LGS公司優秀大功率電機專用驅動晶片L298P,可直接驅動2個直流電機,驅動電流達2A,電機輸出端採用8只高速肖特基二極管作為保護。該電路線路佈線合理、均採用貼元件片,疊層設計可直接插接到Arduino上,使用更加方便

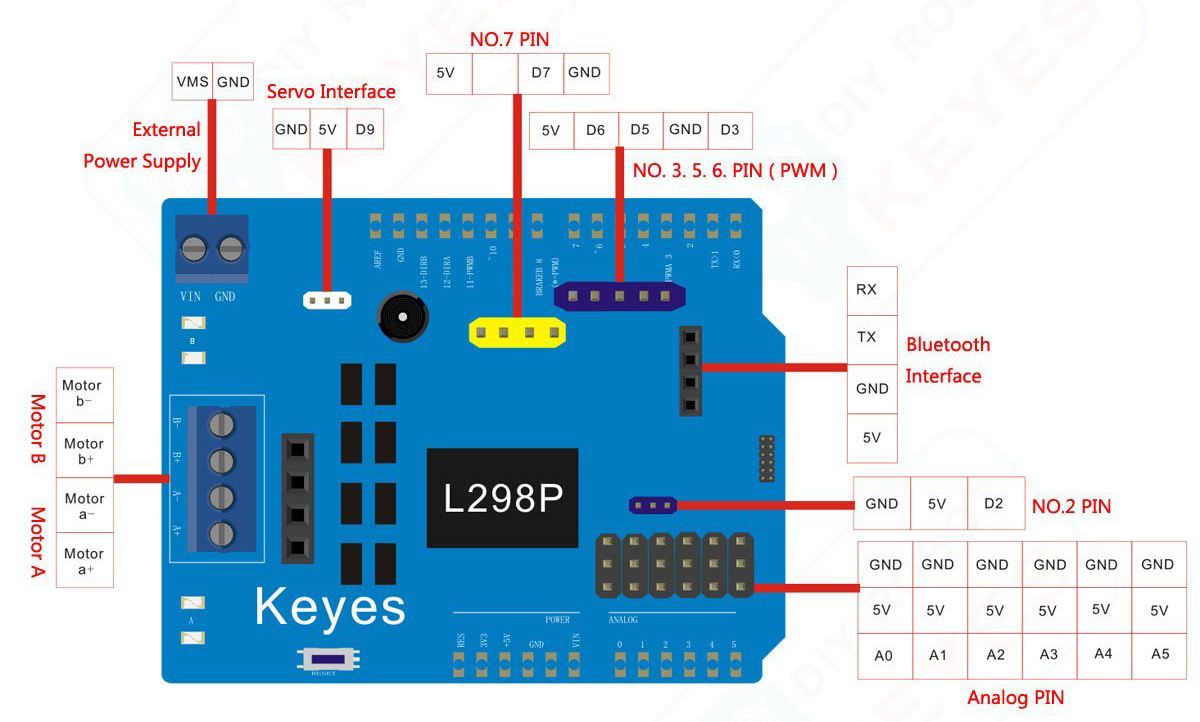

L298P hield直流電機驅動器具有PWM調速模。電機供電可使用Arduino VIN輸入或驅動器上的接線柱輸入,使用跳線切換。板上帶L298P電機驅動晶片,直接用主板的數字IO口( D10 .D11. D12. D13),無須煩瑣的接線。板載蜂鳴器(D4)可以設置倒車報警鈴聲,方便的電機接口,可以分兩路電機輸出;兩路藍牙接口可以直接插,無須接線。
產品規格:

  • 尺寸:68*53mm
  • 產地:中國
  • 邏輯部分輸入電壓VD:5 V
  • 驅動部分輸入電壓VS:VIN輸入6 . 5~1 2 V,PWRIN輸入4 . 8~2 4 V
  • 邏輯部分工作電流I ss: ≤3 6 m A
  • 驅動部分工作電流I o: ≤2 A
  • 最大耗散功率:2 5 W(T = 7 5℃)
  • 控制信號輸入電平:高電平:2 . 3 V≤V in≤5 V 低電平:- 0 . 3 V≤V in≤1 . 5 V
  • 工作溫度:- 2 5℃~+1 3 0℃
  • 驅動:雙路大功率H橋驅動

Arduino 使用範例

L298P Motor Driver Module H-bridge Drive Shield Expansion Board High-Power DC Stepper Motor Controller For Arduino

1 logical part of the input voltage VD: 5V
2driven part of the input voltage VS: VIN Input 6.5 ~ 12V, PWRIN 4.8 ~ 35V input
3 logical part of the work current Iss: <36mA
4.driven part of the operating current Io: <2A
5 maximum power dissipation: 25W (T = 75 Celsius)
6. control signal input level: High 2.3V low -0.3V
7 Working temperature: -25 + 130 Celsius
8 hardware interface: 5.0mm pitch terminal
9 belt clip and can be controlled via front row access signal
10. Drive Type: Dual power H-bridge driver
11 Pin occupancy: D4 ~ D7 direct drive motor
12 supports PWM / PLL mode motor speed control
13 Size: 68 * 53mm
