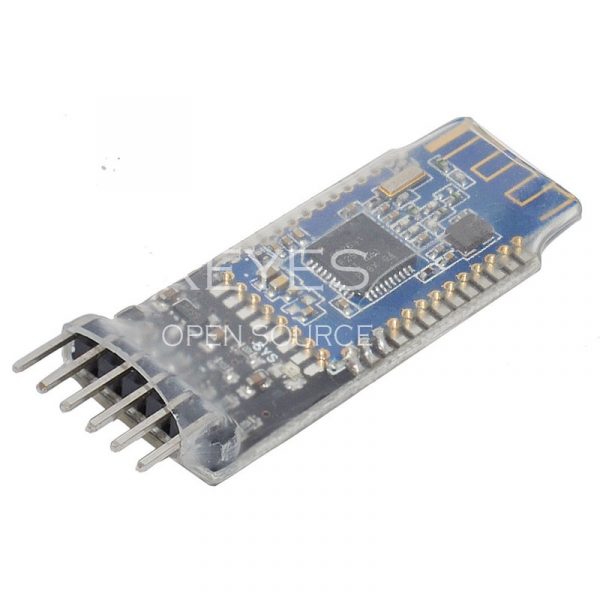

HM-10 CC2541 主從一體 藍牙4.0模組/BT4.0/BLE Module 含杜邦線

  • 原裝正品 (非抄板、仿冒品)
  • HM-10 藍牙 BLE 4.0 模組
  • 採串口通訊帶邏輯電平轉換
  • 防電源反插

藍牙4.0模組。BT V4模塊接口和單片機連接只需要4根線:

5V(VCC)、 GND 、TXD 、RXD



本模組優勢:

  • 1.內部帶邏輯電平轉換電路。無需外部把5V電平轉成3.3V電平
  • 2.電源輸入口帶防反電路。避免意外電源插反,導致的模塊燒毀問題。(建議接線時, 請先斷電。 確認無誤後, 才可通電使用!)

支持蘋果IOS5 /IOS6 /安卓系統,包含IOS5/6開發源代碼,模塊AT指令等



HM-10教程:

  • 1.IOS搜索藍牙,不是在設置-》藍牙裡面搜索和配對藍牙。(IOS設置內只能連接藍牙耳機。無法找到無線數據設備)
  • 2.IOS 里通過appstore 裡面搜索LightBlue 軟件,然後打開LightBlue 軟件後才能搜索到HM-10,並且配對和測試發送,接收!

安卓手機

  •  1.首先確認安卓手機硬件的藍牙模塊是否支持藍牙4.0. (手機硬件模塊不支持的話,軟件做的在正確也連不上!)
  • 2. 系統升級到4.3 或更新版本
  • 3. 資料包內的HMBLEComAssistant.rar 可用於測試收發

HM-10模組配置,需要USB轉TTL設備。不可無線配對都配置!(因為無線配對後,數據直接透傳了)

  • 1.在未和遠端設備配對連接的情況下,LED慢閃爍,此時可以採用AT命令進行模塊相關配置。
  • 2.HM-10模組只能識別全部大寫的AT命令,不支持小寫和大小寫混合寫法。
  • 3.出廠默 認波特率為9600  8n1
    從機設置
    AT+BAUD0 //9600 設置完畢後要斷電重啟才會生效
    AT + NAMEAC
    AT+PASS000000 //必須輸入滿6位
    AT + TYPE1
    AT + ROLE0



主機設置:

AT+BAUD0 //9600 設置完畢後要斷電重啟才會生效

AT + NAMEAC

AT+PASS000000 //必須輸入滿6位

AT + TYPE1

AT +基於role1

重量:3.2克

尺寸:46*17*5mm
