Gravity: Analog AC Current Sensor (10A) 類比型交流電流感測器模組 10A

-7%

Gravity: Analog AC Current Sensor (10A) 類比型交流電流感測器模組 10A

NT$840 NT$780 (未稅)

Availability: 尚有庫存 貨號: VMD-006138 分類: 標籤: , , , , , ,

描述

Gravity: Analog AC Current Sensor (10A) 類比型交流電流感測器模組 10A

當你想要測量交流電流的時候,你是不是還在為怎麼剪線,接線,搭電路感到麻煩,DFRobot出品的 Gravity: 類比型交流電流感測器模組能夠方便的幫助您解決這個問題。只需要將我們的開合式交流互感器打開套在交流線上,然後將交流互感器的3.5mm耳機插頭插到信號轉換模組上,就可方便快捷地讀取當前的交流電流值有效值。隨插即用,隨套隨測,適用於3V3/5V主控板。可以很方便的用於交流電機、照明設備、空壓機等的電流測量、監控和保護。

Gravity: 類比型交流電流感測器模組 接線圖(Arduino UNO)Gravity: 類比型交流電流感測器模組

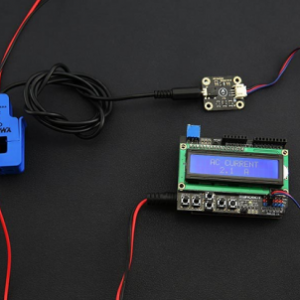

測量與顯示家用電器交流電流值

特性

  • 非接觸測量,高安全性
  • 多種量程,適應各類測量場景
  • 適用於3V3/5V主控板

應用場景

  • 交流電機自動監測
  • 照明與電氣設備測量

交流電流信號轉換模塊

  • 工作電壓:3.3V-5.5V
  • 通信接口:Gravity Analog(PH2.0-3P,模擬電壓輸出0.2-2.8VDC)
  • 交流電壓輸入範圍:0-1V (交流有效值)
  • 相對誤差:±4%
  • 尺寸:32×27 mm

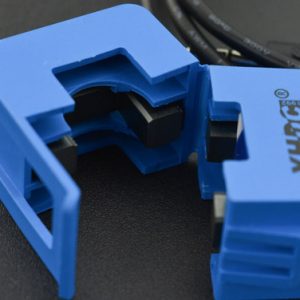

開合式交流互感器探頭

  • 交流電流量程:0-10A
  • 信號輸出: 0-1V交流電壓,線性對應探頭量程0-10A(標準Φ3.5mm三芯插頭)
  • 精度:±1%
  • 非線性度:≤±0.2%
  • 頻率範圍:50Hz ~ 1kHz
  • 引線長度:1 m
  • 工作溫度:-25℃ ~ +70℃
  • 開合尺寸:13×13 mm
  • 重量:50 g

技術文件

配送清單

  • 交流電流信號轉換模塊 x1
  • 開合式交流互感器探頭10A  x1
  • Gravity 3P模擬量傳感連接線 x1

Gravity: Analog AC Current Sensor (10A)

When you want to measure the AC current, are you still having trouble cutting the wires, wiring or soldering. Gravity: Analog AC Current Sensor comes to the rescue, eliminating the need to cut wires or reconnect circuits. Simply clamp the AC transformer probe on the AC line, and then plug the 3.5mm headphone jack into the signal conversion module to read the current AC current value. The analog output is designed to be compatible with 3V3/5V micro-controller. It can be conveniently used for AC current measurement to monitor AC motors, lighting equipment, air compressors, etc.Connection Diagram

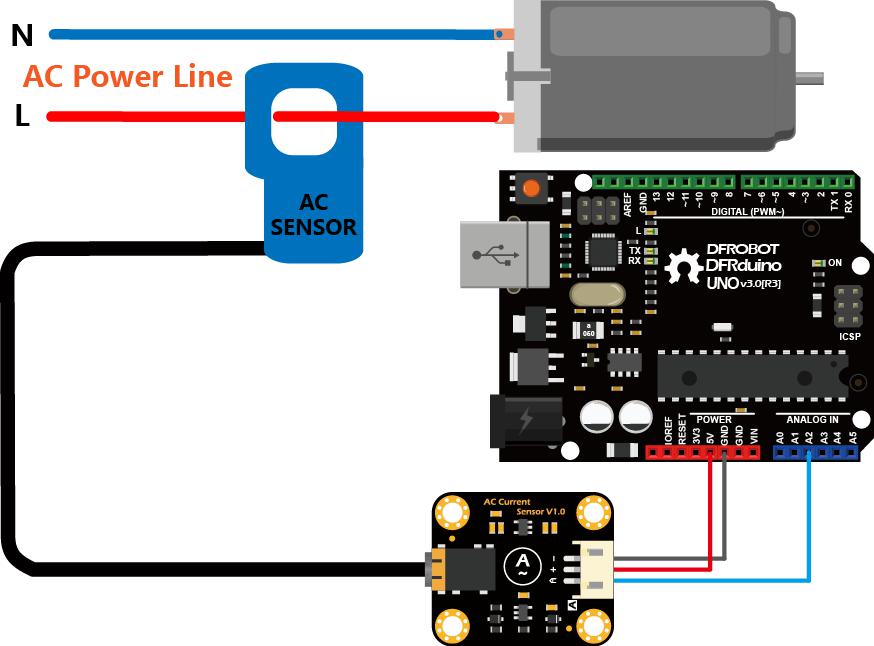

Gravity: Analog AC Current Sensor connection diagram(Arduino UNO)

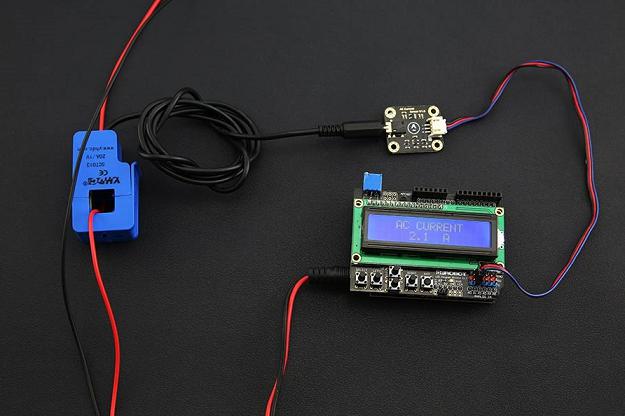

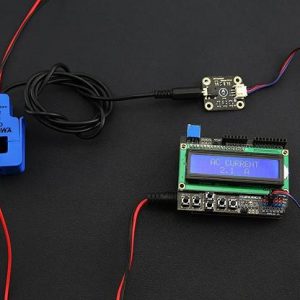

Measure and display household appliances AC current

FEATURES

  • Non-contact measurement, high safety
  • Multiple ranges for various measurement scenarios
  • Compatible with 3V3/5V micro-controller

APPLICATIONS

  • AC motor automatic monitoring
  • Lighting and electrical equipment measurement

SPECIFICATION

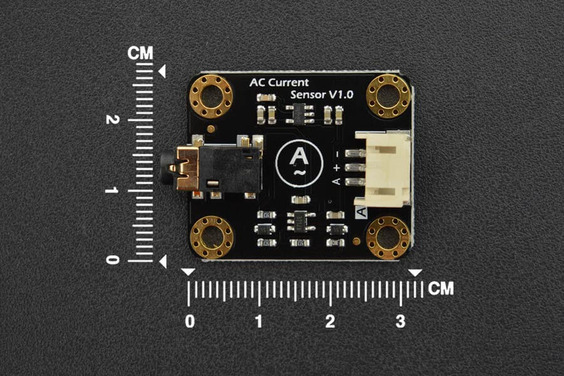

AC Current Signal Conversion Module

  • Input Voltage (VCC): 3.3V-5.5V
  • Interface: Gravity Analog (PH2.0-3P,analog voltage output 0.2-2.8V DC)
  • AC Voltage Input Range: 0-1V (AC RMS)
  • Relative Error: ±4%
  • Dimension: 32 × 27 mm /1.26 × 1.06 in
  • Weight: 5g

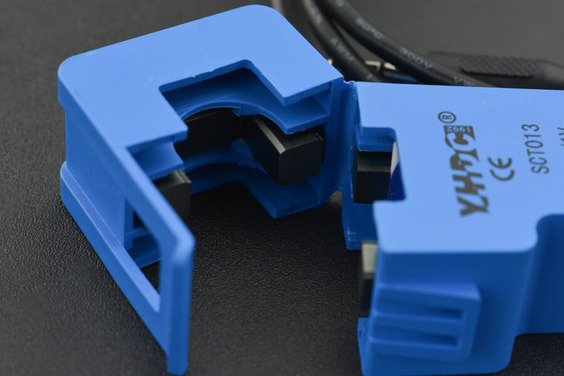

Open Type AC Transformer Probe

  • AC Current Range: 0-10 A
  • Signal Output (standard Φ3.5mm 3P plug): 0-1V AC voltage, linear corresponding range 0-10A
  • Accuracy: ±1%
  • Non-linearity: ≤±0.2%
  • Frequency Range: 50Hz ~ 1kHz
  • Cable Length: 1m
  • Working Temperature: -25 ℃ ~ +70 ℃
  • Opening Size: 13 × 13 mm / 0.51 × 0.51 in
  • Weight: 50 g

DOCUMENTS

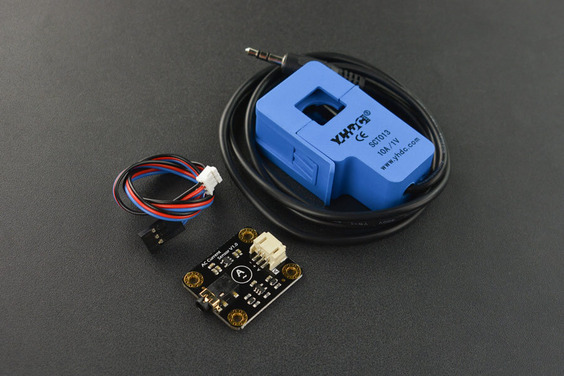

SHIPPING LIST

  • AC Current Signal Conversion Module x1
  • Open Type AC Transformer Probe (10A) x1
  • Gravity-3P Analog Sensor Cable x1
