ATGM336H 北斗 BDS 雙模衛星定位模組 微型衛星定位 GPS 模組

NT$380 NT$340 (未稅)

Availability: 尚有庫存 貨號: GMD-008797 分類: 標籤: , , , , ,

描述

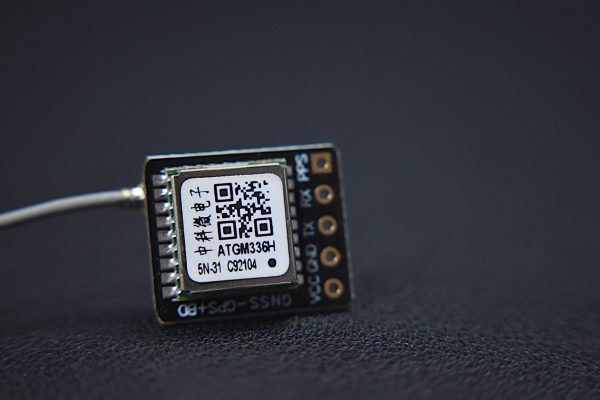

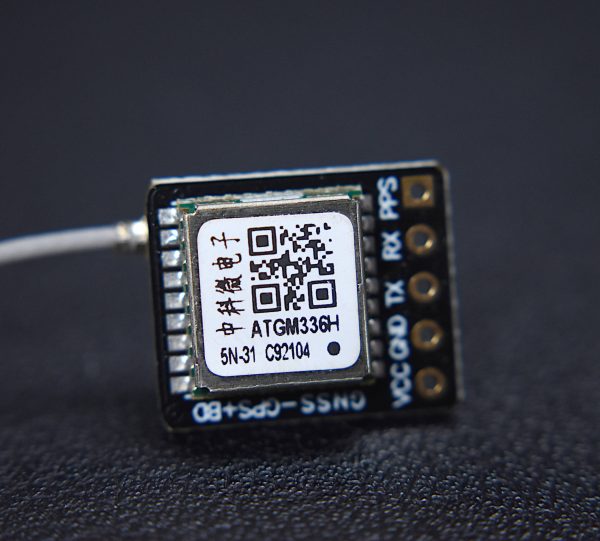

ATGM336H 北斗 BDS 雙模衛星定位模組

ATGM336H-5N系列衛星定位模組 是小尺寸的高性能BDS/GNSS全星座定位導航模塊系列的總稱。該系列模塊產品都是基於中科微第四代低功耗GNSS SOC單芯片—AT6558,支持多種衛星導航系統,包括中國的BDS(北斗衛星導航系統),美國的GPS,俄羅斯的GLONASS,歐盟的GALILEO,日本的QZSS 以及衛星增強系統SBAS(WAAS,EGNOS,GAGAN,MSAS)。AT6558 是一款真正意義的六合一多模衛星導航定位芯片,包含32 個跟踪通道,可以同時接收六個衛星導航系統的GNSS 信號,並且實現聯合定位、導航與授時。ATGM336H-5N本系列模塊具有高靈敏度、低功耗、低成本等優勢,適用於車載導航、手持定位、可穿戴設備,可以直接替換Ublox MAX系列模塊。

支援 TinyGPS++ 函數庫可以直接替代 m6n 系列GPS。

教學範例

ATGM336H-5N

  • Based on the fourth generation of low-power GNSS SOC Chips – AT6558
  • All tracking system supported – GPS/US, Beidou/CN, GLONASS/RU, Galileo/EU, QZSS/JP, SBAS/enhanced system, all in one.
  • Contains 32 tracking channels that can receive GNSS signals from six satellite navigation systems simultaneously and enables joint positioning, navigation and timing.
  • High sensitivity, low power consumption, low cost
  • Suitable for car navigation, handheld positioning, wearable devices
  • Can replace Ublox MAX, NEO-6M, 7M, 8M directly.
  • Output standard NMEA0183 signal from serial.

More Features:

  • Support A-GNSS
  • Cold start capture sensitivity: -148dBm
  • Tracking sensitivity: -162dBm
  • Positioning accuracy: 2.5 meters (CEP50, open area)
  • First positioning time: 32 seconds
  • Low power consumption: continuous operation <25mA (@ 3.3V)
  • Built-in antenna detection and antenna short-circuit protection

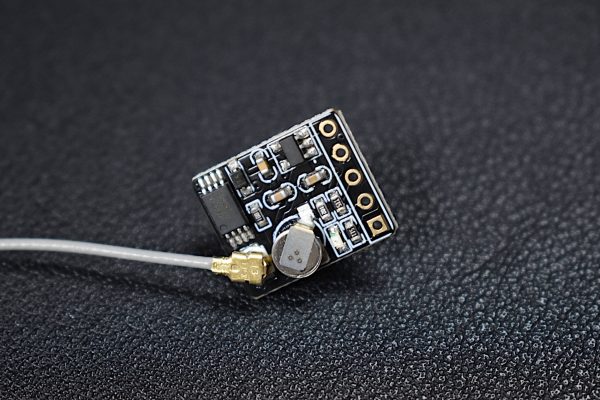

Board Features:

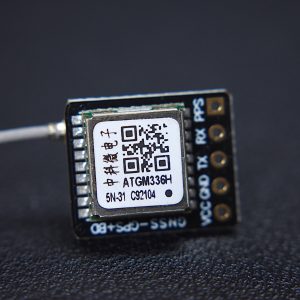

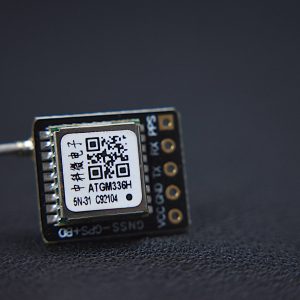

  • Board size 15.7 x 13.1 mm

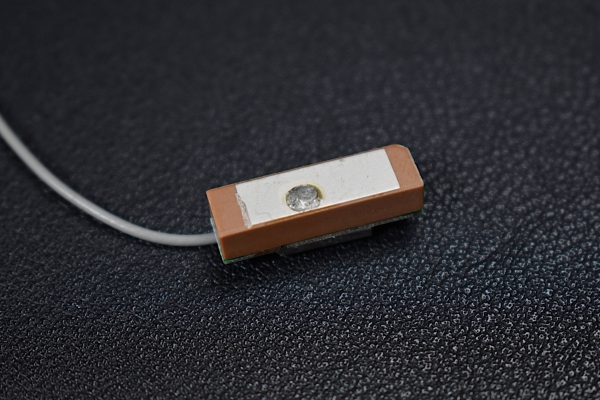

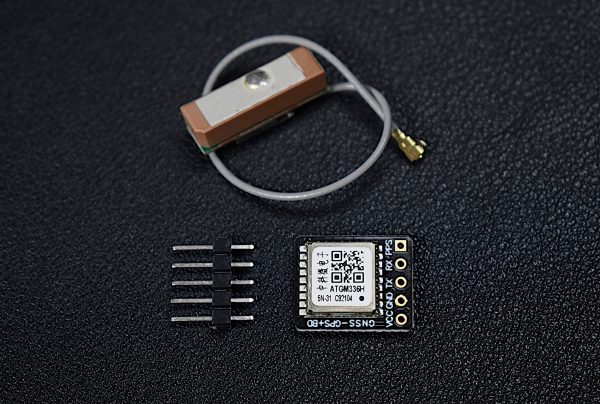

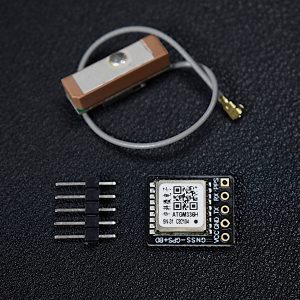

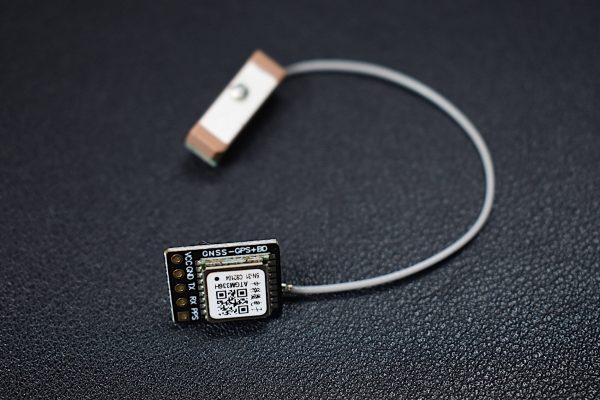

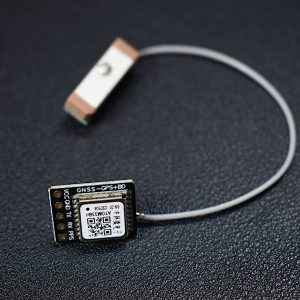

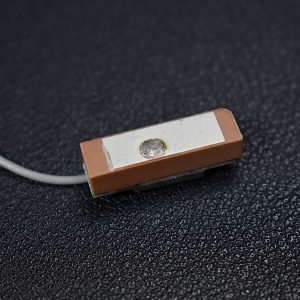

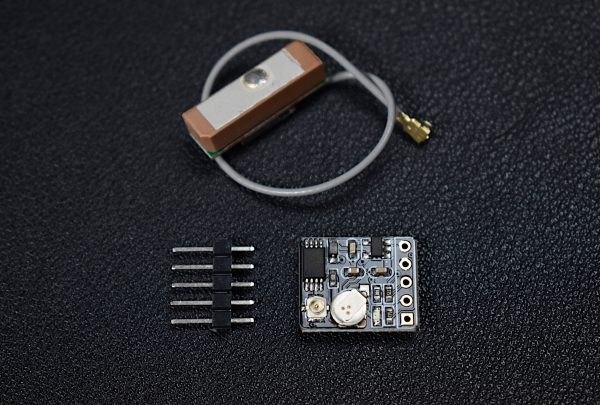

  • Package include main board and ipex antenna.

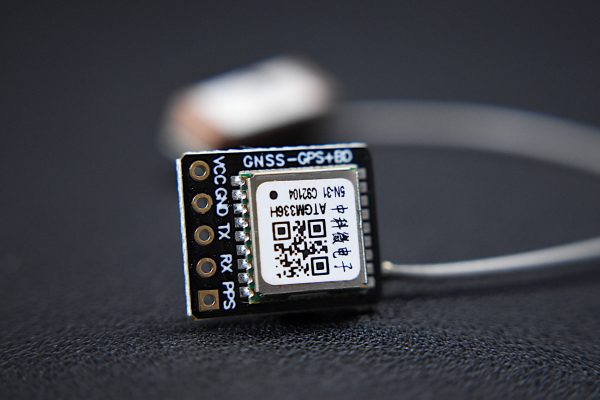

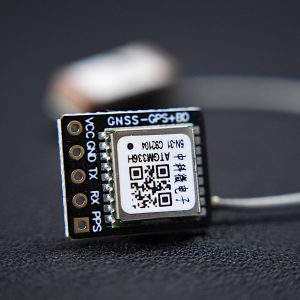

  • Pin Definition 5V, GND, TXD, RXD, PPS. (PPS output time signal which can be connected to MCU IOs)
