Arduino AC 交流電多功能感測模組 監測電壓, 電流, 電量, 功率, 頻率,功率因數含 Arduino 範例 開合式 CT

推薦
-16%

Arduino AC 交流電多功能感測模組 監測電壓, 電流, 電量, 功率, 頻率,功率因數含 Arduino 範例 開合式 CT

NT$560 NT$470 (未稅價)

  • 描述
  • 評價 (1)

描述

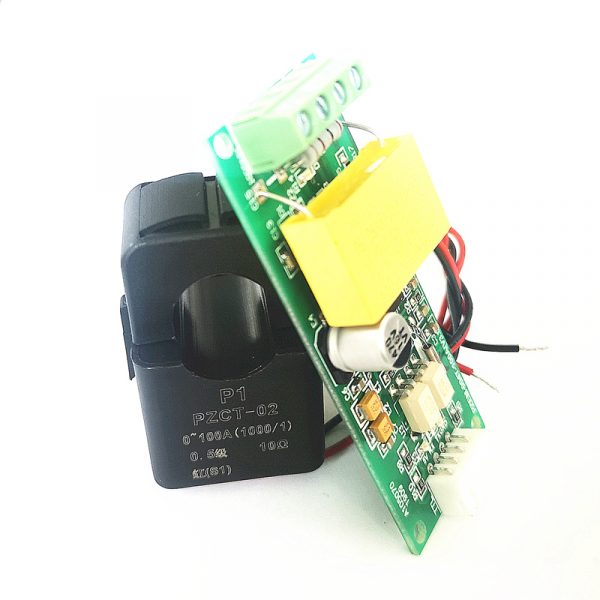

Arduino AC 交流電多功能感測模組 MODBUS RTU  TTL 串口通訊 偵測電壓, 電流, 電量, 功率, 頻率,功率因數含 Arduino 範例 開合式 CT / 100A 量程

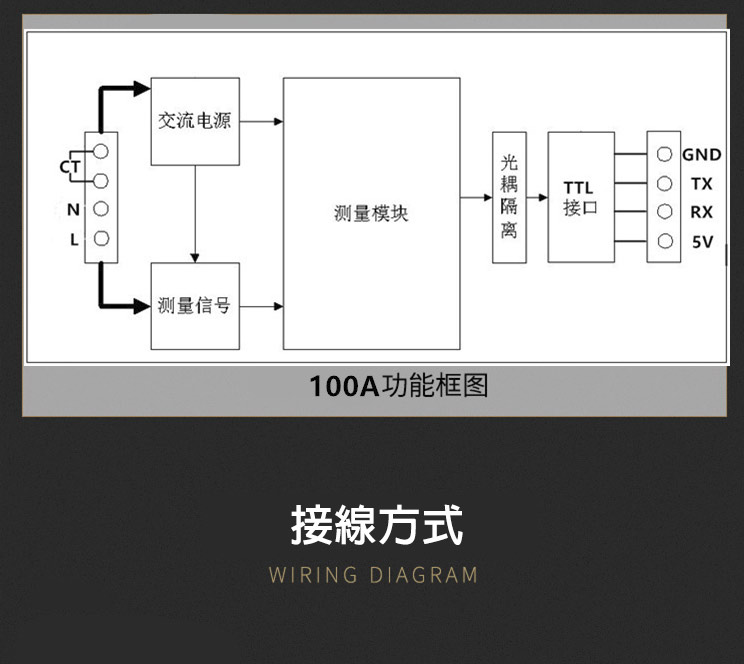

Arduino AC 交流電多功能感測模組, 提供多種 AC 交流電在感測領域的需求,以下為本模組提供的功能。AC交流電多功能感測模組的規格,該模組主要用於測量 交流電壓、電流、有功功率、頻率、功率因數和有功電能,模組不帶顯示功能,資料通過 TTL介面進行讀取。

打造 Arduino智慧電力監控 最佳模組,可以從電箱崁入搭配 ESP8266 或透過 樹莓派紀錄您的用電量,更可以擴展將記錄儲存到雲端伺服器上或儲存到電腦上。

AC交流電多功能感測模組功能描述

  1. 電壓測量範圍: 80-260V, 分辨率: 0.1v。測量精度: 0.5%.
  2. 電流檢測範圍: 0-100A ,起測電流: 0.02A,解析度; 0.001A,測量精度: 0.5%。
  3. 有功功率 測量範圍: 23kW ,起測功率: 0.4w,解析度: 0.1w。顯示格式: < 1000W 一位小數,例如: 999.9W。大於1000W以上只顯示整數。例如: 1000W。測量精度: 0.5%。
  4. 功率因數測量範圍:0.00~1.00,解析度: 0.01,測量精度: 1%。
  5. 頻率測量範圍: 45Hz~65Hz,解析度為 0.1Hz,測量精度: 0.5%。
  6. 有功電能計量範圍: 0~9999.99kWh,解析度:1Wh,測量精度: 0.5%。顯示格式: <10kWh 顯示單位為 Wh(1kWh=1000Wh) 大於等於 10kWh顯示單位為 kWh (例如: 9999.99kWh)。
  7. 通信介面採用 TTL介面, UART通訊協定。採用UART轉TTL通信介面。 1位停止位, 無校驗。串列傳輸速率為9600, 8位資料位

AC 交流電多功能感測模組 應用層協定Modbus-RTU

應用層採用Modbus-RTU協定進行通信, 目前只支援0x03 (讀保持寄存器), 0x04 (讀輸入寄存器), 0x06 (寫單個寄存器) 0x42 (電能清零) 0x41 (校準),其中0x41功能碼僅限於內部使用(位址只能是0xF8), ,在功能碼之後增加16位的密碼,密碼預設為0x3721. 用作出廠校準和返廠維修等場合

從機的編址範圍為0x01-0xF7,位址0x00作為廣播位址,從機不需回復主機,位址0xF8 作為通用位址,該位址只能用在單從機的環境中,可以用作校準等操作。

Arduino AC 交流電多功能感測模組

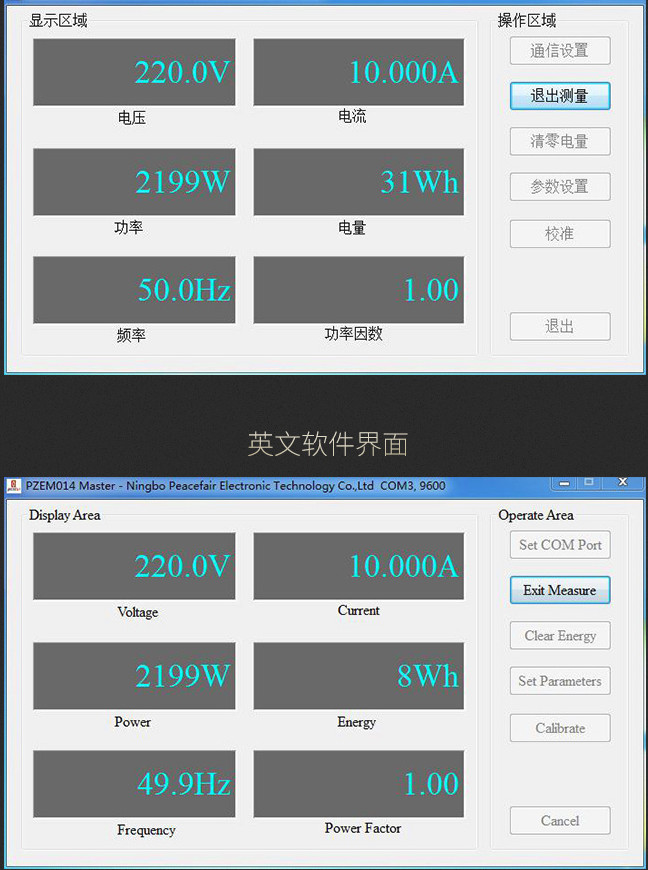

圖1  上位機示意圖

Arduino AC 交流電多功能感測模組

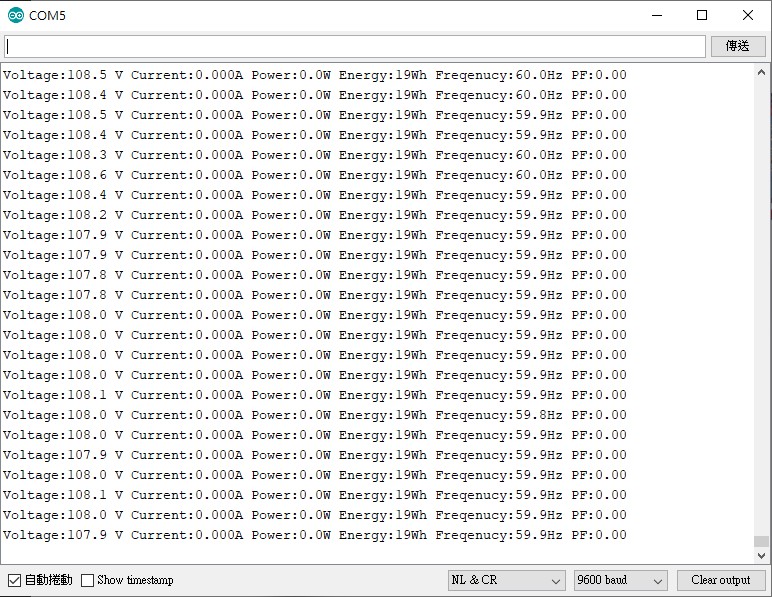

Arduino智慧電力監控  電力運作狀態



Arduino AC 交流電多功能感測模組 監測電壓, 電流, 電量, 功率, 頻率,功率因數含 Arduino 範例 開合式 CT 共有 1 則評價

  1. 5 星,滿分5星

    貴公司您好:
    我們想請問一下交流電與直流電可以共用嗎?

    • 不能共用喔,基本上量測的方式也不同。 AC有專用的電壓電流, DC 也是

    • 不能共用喔,基本上量測的方式也不同。 AC有專用的電壓電流, DC 也是不能混著共用喔
