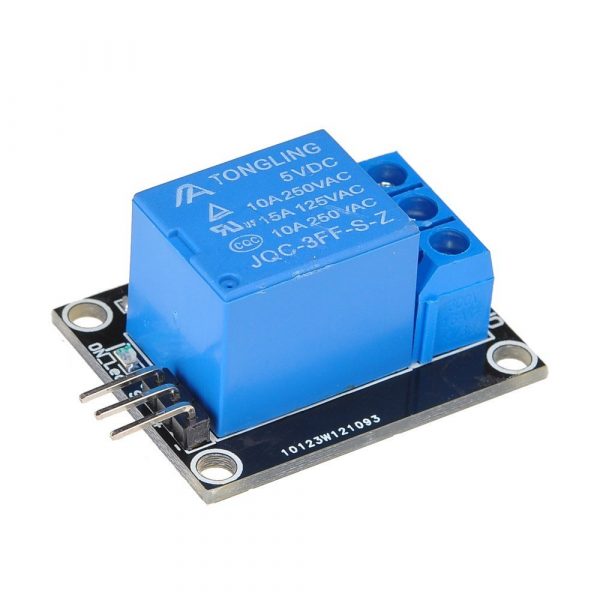

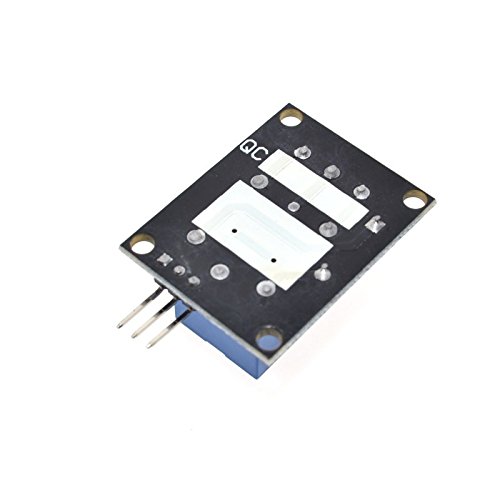

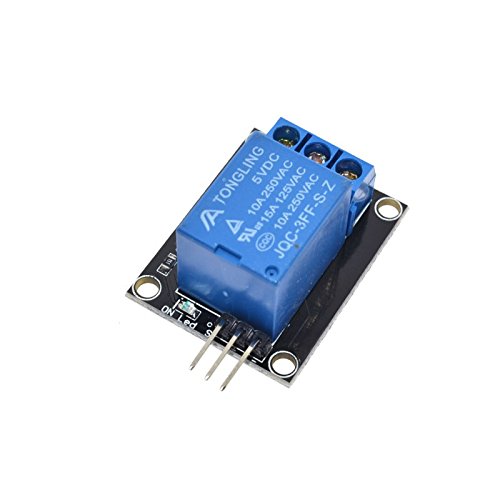

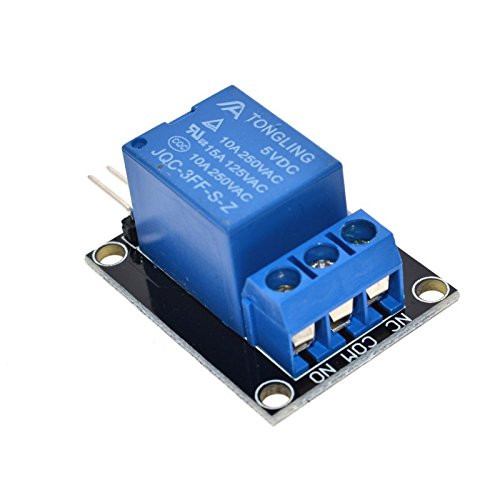

Arduino 杜邦線快接型 5V 繼電器模組

-14%

Arduino 杜邦線快接型 5V 繼電器模組

NT$35 NT$30 (未稅)

Availability: 尚有庫存 貨號: RMD-002061 分類: 標籤: , , ,

描述

Arduino 杜邦線快接型 5V 繼電器模組

  • 1、輸出驅動能力:250VAC-10A、125VAC-10A、30VDC-10A、28VDC-10A;
  • 2、使用方便,每組輸出簡單3線結構,預留6個輸出接線柱;
  • 3、輸入直接與單片機IO口或數字電路連接,輸入高電平繼電器吸合,輸入低電平繼電器釋放;
  • 4、工作電壓5V,吸合電流約70mA每路,帶繼電器狀態指示燈;
  • 5、全貼片元件,最合理驅動電路設計,採用8050三極管驅動繼電器動作;
  • 6、設有固定螺絲孔方便安裝,電路板尺寸1.8cm*4.0cm*1.9cm,重15g;

簡單測試說明: 模塊輸入與輸出電氣絕緣,供上對應正確電壓後,只需在輸入排針上接上高電平(如與VCC短路)就能讓繼電器吸合,不接或接低電平(如與GND短路)繼電器不動作。

1、全新5V繼電器模組

2、可以用作單片機開發板模組,可以用作 家電控制

3、5V-12V的TTL控制信號

4、控制直流或者交流信號,可以控制220V交流負載。

5、有一個常開和一個常閉觸點

6、有電源指示燈

7、有控制指示燈,吸合亮,斷開不亮

8、三極管驅動增加繼電器線圈,控制腳高阻抗。

9、控制腳有下拉電路,防止懸空繼電器誤動作

Arduino 範例
