2262/2272 四路無線遙控套件 M4 非鎖型 接收板配四鍵 無線遙控器

-27%

2262/2272 四路無線遙控套件 M4 非鎖型 接收板配四鍵 無線遙控器

NT$150 NT$110

Availability: 尚有庫存 貨號: OMD-006300 分類: 標籤:

描述

2262/2272 四路無線遙控套件 M4 非鎖接收板配四鍵無線遙控器

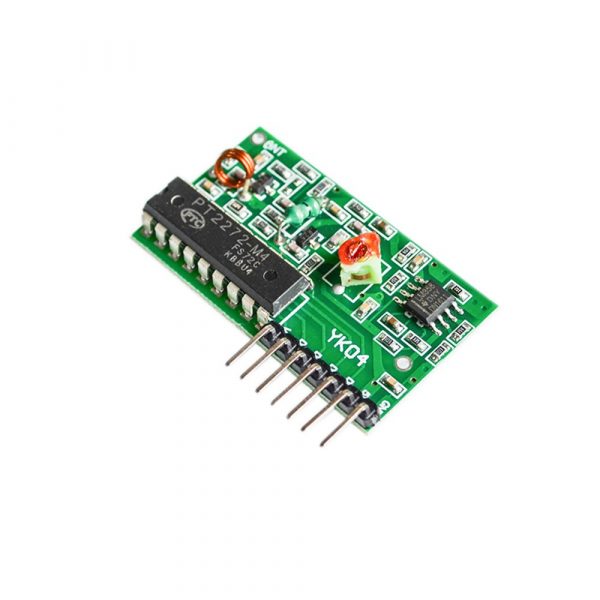

超再生接收模塊採用LC振盪電路,內含放大整形,輸出的數據信號為解碼後的高電平信號,使用極為方便,並且價格低廉,所以被廣泛使用。帶四路解碼輸出(同時也可改為六路點動或互鎖輸出),使用方便;頻點調試容易,供貨週期短;產品質量一致性好,性價比高。 非自鎖型輸出:就是點動輸出

接收模塊有較寬的接收帶寬,一般為±10MHz,出廠時一般調在315MHz。接收模塊一般採用DC5V供電,如有特殊要求可調整電壓範圍。

  • 工作電壓(V):DC5V
  • 靜態電流(mA):4.5MA
  • 調製方式:調幅(OOK )
  • 工作溫度: -10 ℃ ~+70 ℃
  • 接收靈敏度(dBm):-105DB
  • 工作頻率(MHz):315M 頻率
  • 編碼方式:焊盤編碼(固定碼)
  • 工作方式:M4 (點動:按住不鬆手就輸出,一鬆手就停止輸出)
  • 尺寸(LWH):41*23*7mm

三、腳位及使用說明:

腳位名稱功能說明
1VT輸出狀態指示
2D3數據輸出
3D2數據輸出
4D1數據輸出
5D0數據輸出
65V電源正極
7GND 電源負極
ANT接天線端

  接收模塊一共有八個外部接口,上面有英文表示。“5V”表示接電源正極,“ D0、D1、D2、D” 3”表示輸出,“GND”表示接電源負極,“ANT”表示接天線端。

       四、應用環境(應用領域)

無線遙控開關、遙控插座、數據傳輸、遙控玩具、防盜報警主機、車庫門、捲閘門、道閘門、伸縮門等門控業及其遙控音響領域等。

五、自選配件

與公司發射系列、遙控器系列產品配套使用。

IC 2262/2272 4 CH 315Mhz Key-Wireless-Remote-Control-Kits Receiver Module

Type:Voltage Regulator
Condition:New
Application:Computer
Supply Voltage:1
Dissipation Power:1
is_customized:Yes
Product information
Remote control
The operating voltage DC5V, receiver sensitivity is-98db. Leg 7 bits, respectively, VT, D3, D2, D1, D0, the +5 V and GND. VT is a valid signal high output pin Upon receiving a valid signal, the pin output high, may also drive the relay.
Size: 6.6*22*41mm

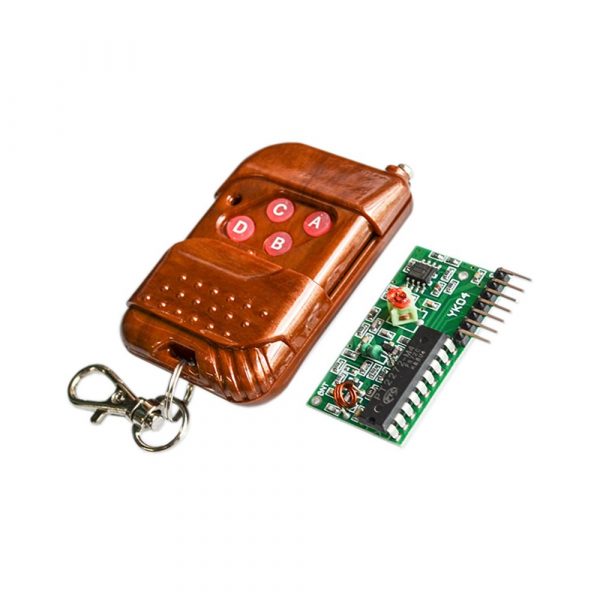

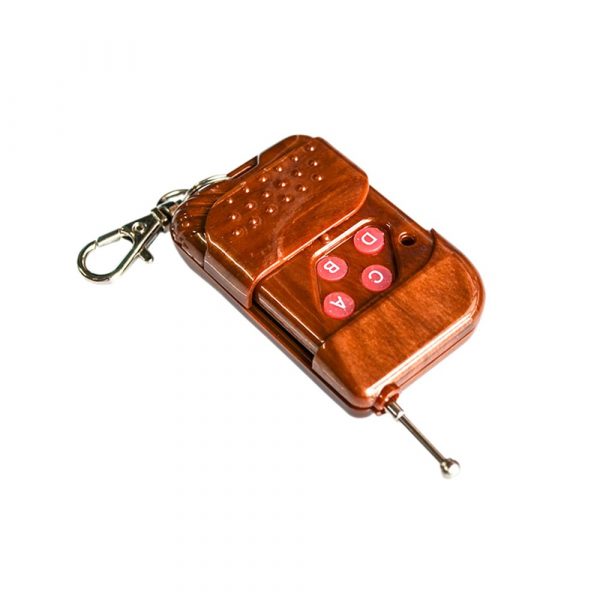

There are four buttons on the remote control, and respectively correspond to the four data bits to the receiving board output pin D0, D1, D2, and D3 of. Press the buttons transmit signals, the corresponding data bit is output high.
Package include:
1 x IC2262/2272 4 channel
1 x 4 key Wireless remote controller For
Unit Type:Set
Package Weight:0.05kg (0.11lb.)
Package Size:5cm x 5cm x 5cm (1.97in x 1.97in x 1.97in)
