高效率 USB 輸出 DC-DC 降壓模組 6-24V 轉5V3A

-13%

高效率 USB 輸出 DC-DC 降壓模組 6-24V 轉5V3A

NT$55 NT$48 (未稅)

描述

高效率 USB 輸出 DC-DC 降壓模組 6-24V 轉5V3A

  1. 採用全新原裝美國進口芯片,絕對不是國產芯片,拆機芯片。
  2. 輸出電流不超過3A,長時間運行2.1A,餘量充足。
  3. 採用全新方案設計,電路設計不需要電解電容和鉭電容(電解電容壽命短,鉭電容有爆炸的危險)。採用的現在高端電路上用的大尺寸固態陶瓷電容(MCC)3顆。紋波非常低,12V轉5V 3A只有10毫伏左右,同行很多紋波都達到了500毫伏或者更大,對設備會造成一種無形的傷害,嚴重會導致設備工作異常或損壞,IPHONE可是很嬌貴的。

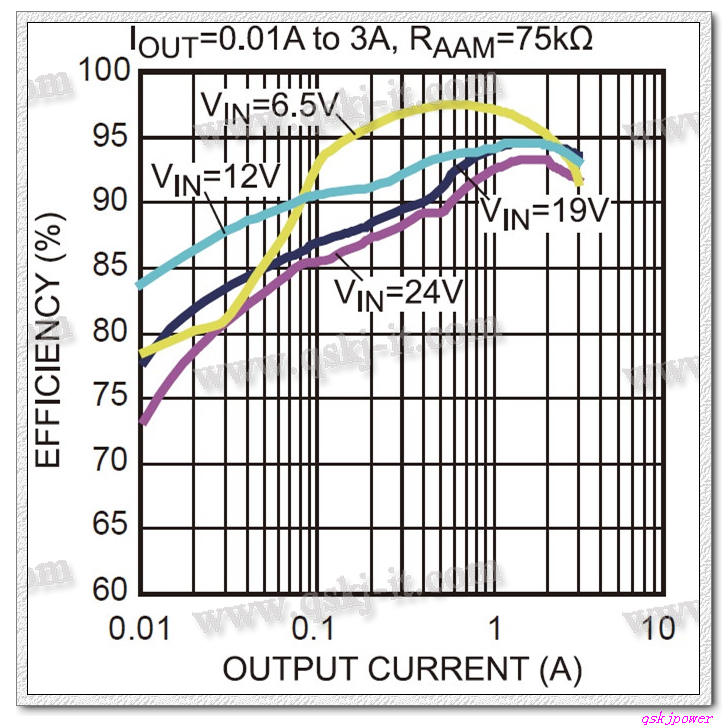

  4. 全新方案採用同步整流,電路轉換效率非常高,在6.5V轉5V 0.7A的時候效率高達97.5%  ,12V轉5V 1A的時候也達到了94%,不像同行有些效率只有60-70% 。(效率測試去掉了輸入反接保護二極管和保險絲的壓降)。
  5. 採用扁銅線電感,提高轉換效率。降低發熱量。
  6. 全網首款帶輸出過壓保護功能 ,輸入有1.5A的保險絲,輸出5V有300W的TVS管做過壓箝位保護,保護USB設備. 現在同行USB降壓模塊都沒有過壓保護功能,對USB設備存在非常大的安全隱患,你想想如果降壓模塊擊穿,12V直接加在你的IPHONE上面,你的IPHONE還能倖免嗎?
  7. 採用USB識別電路,兼容IPHONE、絕大多數安卓手機、IPAD。
  8. 短頭鍍金無邊USB,使用壽命超長,絕非普通USB接口所能比擬的。
  9. 輸出電壓指示燈(紅色)
  10. 小體積,26.4(長)*15(寬)*7.4(高)毫米,
  11. 輸入帶有反接保護二極管,輸入正負極接反也不會損壞,(本店測試效率忽略了輸入二極管和保險絲的壓降)
  12. 超低靜態電流,靜態電流0.85毫安。連接在汽車電池上無需加開關,可以接在點煙器線上,或者ACC電源線線上。

高效率 USB 輸出 DC-DC 降壓模組

  • 尺寸:26.4 (長)*15(寬)*7.4(高) mm
  • 模塊性質:非隔離降壓模塊(BUCK)同步整流
  • 輸入電壓:DC 6-24V
  • 輸出電壓: 5.1-5.2V (可以在選擇3.3-6V之間選擇,默認發貨為5.1V-5.2)
  • 輸出電流:不超過3A(滿載請注意散熱),實際測試輸入12V輸出2A以內不用特別處理散熱。
  • 轉換效率:高可達97.5%(6.5轉5V 0.7A) (短接反接保護和保險絲後測試值)

高效率 USB 輸出 DC-DC 降壓模組

開關頻率:5 00KHz

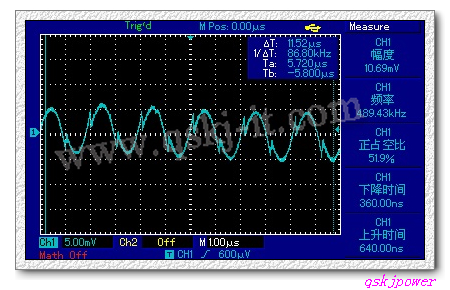

輸出紋波:10mV左右(12V轉5V3A) 20M帶寬

  • 輸出指示:輸出電壓指示燈為紅色
  • 工作溫度:工業級(-40℃到+85℃)(環境溫度越高,輸出功率越小)
  • 輸出過壓保護:有,輸入1.5A保險絲,輸出5V有300W TVS管箝位保護。
  • 滿載溫升:30℃
  • 靜態電流:0.85 毫安
  • 負載調整率:±1 %
  • 電壓調整率:± 0.5%
  • 動態響應速度:5% 200uS
  • 輸出短路保護:有,請勿長時間短路
  • 輸入反接保護:有,輸入有反接保護二極管
  • 接線方式:焊接
  • 輸入方式:焊接
  • 輸出方式:短頭無邊USB

DC-DC 6-24V to 5V 3A USB Charger Step Down Power Supply Module

This is a car charger to reduce the pressure module, Maximum output current 3A, long running time 2.1A . Using a synchronous rectifier, the efficiency of the circuit conversion is very high. With synchronous equation, the conversion efficiency of the circuit is very high, up to 97.5% at 6.5 V to 5 V and 0.7 A.The flat copper inductor is compatible with IPHONE, most Android phones and IPAD.

  • Input voltage: DC 6-24V.
  • Output voltage: 5.1 – 5.2 V.
  • Output current: 3A MAX (please improve heat dissipation when full load is used), the actual test result input 12V output current 2A do not need to improve heat dissipation.
  • The conversion efficiency: up to 97.5% (6.5 V step down to 5 V 0.7 A) (after short back protection and fuses test value).
  • Switching frequency: 500 kHz.
  • Output ripple: 10mV by (12V to 5V3A) 20M bandwidth
  • Output display: output voltage indicator is red.
  • Operating temperature: industrial degree (-40℃ to +85℃) (the higher the ambient temperature, the lower the output power)
  • Output surge protection: input 1.5A fuse, output 5V have 300W TVS hose clamp protection.
  • Full load temperature: 30 ℃.
  • Static current: 0.85mA
  • Load regulation: ± 1%.
  • Voltage regulation: ± 0.5%.
  • Dynamic response speed: 5% 200uS
  • Reverse polarity protection: yes, it is reverse polarity protection diode.
  • Connection mode: welding.

Input mode: welding.

Output mode: USB

Package includes:

1 x DC buck step down module.
