樹莓派 RELAYplate 專用七路繼電器擴展板 可堆疊擴展至 56 路

Pi-Plates的 樹莓派 RELAYplate 專用七路繼電器擴展板 是第一款用於Raspberry Pi的專用繼電器板,旨在滿足UL 60950的安全要求,同時能夠切換120伏交流電。七個繼電器中的每個繼電器均通過UL認證,可在120V交流電或30V直流電下切換1安培電流。並且,與所有Pi-Plate板一樣,您可以堆疊這些板,從而使用八個板將繼電器的數量增加到56個。RELAYplate板與DAQCplate和MOTORplate兼容,可讓您創建完美的板堆疊來控制您的項目。

Pi-Plate 是可堆疊和可互換的附加電路板系列,可讓您使用Raspberry Pi與外界互動。每個Pi-Plate都旨在以最小的成本提供一組強大的功能,同時在RPi接頭上使用盡可能少的引腳。Pi-Plates與具有40針接頭的Raspberry Pi的所有版本在機械和電氣上兼容(包括Pi 3 Model B和Pi Zero),旨在滿足愛好者,實驗人員和專業人士的需求。

樹莓派 RELAYplate 專用七路繼電器擴展板 的基本功能

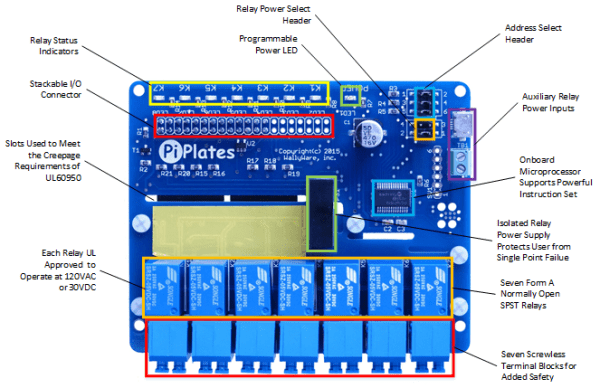

下面顯示的是RELAYplate的主要功能。兩組最明顯的功能是七個繼電器和七個無螺絲接線端子。還有七個標記為K1至K7的LED,它們向用戶指示哪些繼電器處於“打開”狀態。

繼電器板的獨特之處在於增加了一些安全性功能。這些包括:

  1. 板上的插槽。這些在板的低壓側和板的高能側之間提供了隔離屏障。
  2. 小型電源,為繼電器線圈提供隔離的電源
  3. RELAYplate底部的小“屏蔽層”可防止用戶意外接觸潛在的危險電壓。
  4. 用黃色膠帶覆蓋的小區域。在正常情況下,此磁帶下的跡線是安全的。但是,如果發生單點故障,這些走線可能會變得危險。因此,請勿刪除此磁帶。

標註

繼電器線圈需要大量的功率,如果您只有一個RELAYplate連接到Raspberry Pi,則應該有足夠的功率來驅動電路板。但是,您的RPi電源可能沒有足夠的功率來驅動多個RELAYplate。如果您在Pi-Plate板上需要兩個或更多RELAYplates,則有兩個不同的輔助電源輸入可用。下面討論如何選擇和使用它們。

最後,還有每個Pi-Plate共有的功能:

  1. 地址標題,可讓您在堆棧中最多堆疊八個RELAYplates
  2. 單個可編程LED。該LED的點亮是打開的,但是其狀態可以通過軟件控制。
  3. 板載微處理器,在與Raspberry Pi接口時控制每個繼電器。

特色與規格

  • 七個單刀單擲繼電器
  • 額定交流電壓為120伏或直流電壓為30伏
  • 電流高達1 A
  • 便捷的免螺絲接線端子
  • 最多可以堆疊八個RELAYplates,提供56個繼電器
  • Raspberry Pi 5VDC電源將運行一個RELAYplate
  • 提供輔助電源連接器,用於堆疊多個RELAYplates
  • 包括可編程LED
  • 七個LED報警器提供可視繼電器狀態
  • 設計滿足UL標準60950的嚴格安全要求

文件與範例

The RELAYplate from Pi-Plates is the first dedicated relay board for the Raspberry Pi designed to meet the safety requirements of UL 60950 while being capable of switching 120 volts AC. Each of the seven relays is UL rated to switch 1 amp at 120volts AC or 30 volts DC. And, like all Pi-Plates, you can stack these boards to increase your relay count to 56 using eight plates. The RELAYplate board is compatible with the DAQCplate and MOTORplate, allowing you to create the perfect stack of boards to control your project.

Pi-Plates are a family of stackable and interchangeable add-on circuit boards that allow you to interact with the outside world using your Raspberry Pi. Every Pi-Plate is designed to provide a robust set of features at minimal cost while using the fewest pins possible on the RPi header. Pi-Plates are mechanically and electrically compatible with all revisions of the Raspberry Pi with 40 pin headers (including the Pi 3 Model B and Pi Zero) and are designed to satisfy the needs of hobbyists, experimenters and professionals.

Features

  • Seven single-pole, single-throw relays
  • Rated at 120 volts AC or 30 volts DC
  • Currents up to 1 amp
  • Convenient screwless terminal blocks
  • Up to eight RELAYplates can be stacked together, providing 56 relays
  • A single RELAYplate will run from the Raspberry Pi 5VDC supply
  • Auxiliary power connectors provided for stacking multiple RELAYplates
  • Includes programmable LED
  • Seven LED annunciators provide visual relay status
  • Designed to meet the stringent safety requirements of UL standard 60950
