安信可 TB-02-kit 開發板  藍牙BT 5.0 透傳模組控制板套件 mesh組網

-10%

安信可 TB-02-kit 開發板  藍牙BT 5.0 透傳模組控制板套件 mesh組網

NT$240 NT$215 (未稅)

Availability: 尚有庫存 貨號: WRB-007880 分類: 標籤: , , ,

描述

安信可 TB-02-kit 開發板  藍牙BT 5.0 透傳模組控制板套件 mesh組網

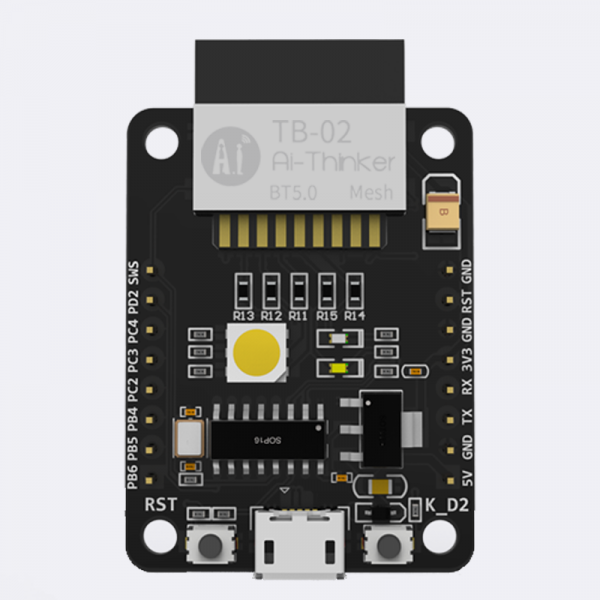

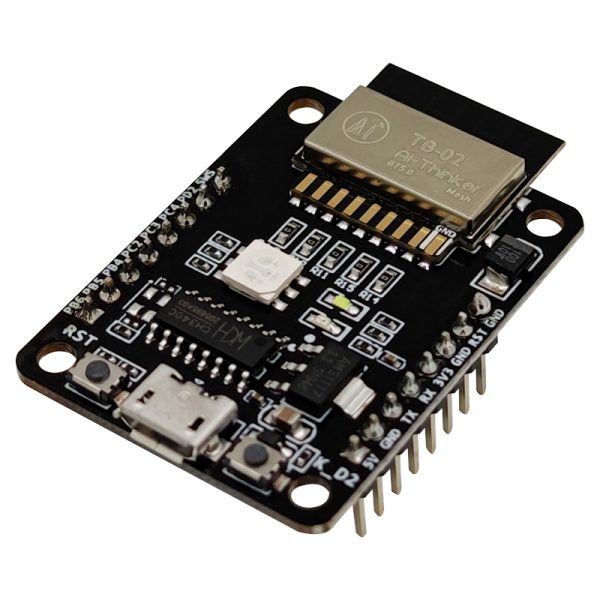

安信可 TB-02-kit 開發板 是針對 TB-02 模組 而設計的一款智慧照明開發板,板載自帶有五路PWM,可自行調節RGB 七彩燈和兩路冷暖燈珠調節,還以把模組全部可用IO 以安信可 TB-02-kit 開發板  藍牙BT 5.0 透傳模組控制板套件 mesh組網 排針引出,方便開發者自行開發調試。

安信可 TB-02-kit 開發板 集成豐富的資料,包括AT 指令、SDK 二次開發,支援藍牙mesh 組網,以及安卓/IOS APP 控制以及微信小程式控制,還支援天貓精靈語音直連控制;多個開發板互聯,可用於 Mesh 組網調試,2.54mm 排針引出全部GPIO/PWM/I2C/ADC 等介面,可自由搭配外設。

安信可 TB-02-kit 開發板  UART 介面支援固件燒錄,簡單快捷!同時排針處SWS 引腳配合泰淩官方燒錄工具也可實現固件燒錄。

產品特性

  • 模組型號:TB-02
  • 兩種方案:阿裡天貓精靈專用版;普通AT 版
  • BLE5.0,支持Mesh
  • 介面類別型:標準micro USB + 2.54mm 間距排針
  • 提供PWM/I2C/GPIO/ADC 介面
  • 自帶R/G/B 三合一燈珠和帶冷/暖燈珠
  • 自帶重定按鍵和1 個使用者自訂按鍵
  • 支援天貓精靈語音直連控制
  • 支持安卓/IOS APP 控制以及微信小程式控制
  • 支援AT 指令、SDK 二次開發

主要參數

  • 模組型號: TB-02-KIT 開發板
  • 尺寸: 30mm(W)*40mm(H) ±0.2 mm
  • 封裝: DIP-16(2.54 間距標準排針)
  • 無線標準藍牙: 5.0,支持Mesh
  • 頻率範圍: 2400~2483.5MHz
  • 發射功率最大: 10dBm
  • 接收靈敏度最小:  -94dBm
  • 介面:  PWM/I2C/GPIO/ADC
  • 工作溫度 : -20℃ ~ 70 ℃
  • 存儲環境: -40 ℃ ~ 125 ℃ , < 90%RH
  • 供電範圍: Micro USB 供電電壓4.75V~5.25V,推薦5.0V
  • 功耗
    睡眠模式:0.8uA(單模組)
    待機模式:3mA(單模組)
    滿載模式(TX:10dBm):23mA(單模組)
  • 開發板底板:4mA

電氣參數

絕對最大額定值

任何超過下列絕對最大額定值都可能導致芯片損壞

名稱 最小值 典型值 最大值 單位
Micro USB 供電電壓 4.75 5.0 5.25 V
工作溫度 -20 +70
儲存溫度 -40 +125

功耗

參數 名稱 典型值 單位
發射功耗(10dBm) 23 mA
待機功耗 3 mA
睡眠 0.8 uA

註釋:此處功耗為單模組功耗。

發射功率

名稱 最小值 典型值 最大值 單位
平均功率 7.1 8.5 10 dBm

接收靈敏度

名稱 最小值 典型值 最大值 單位
接收靈敏度 -94 -93 -92 dBm

外觀尺寸

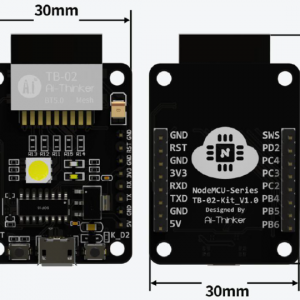

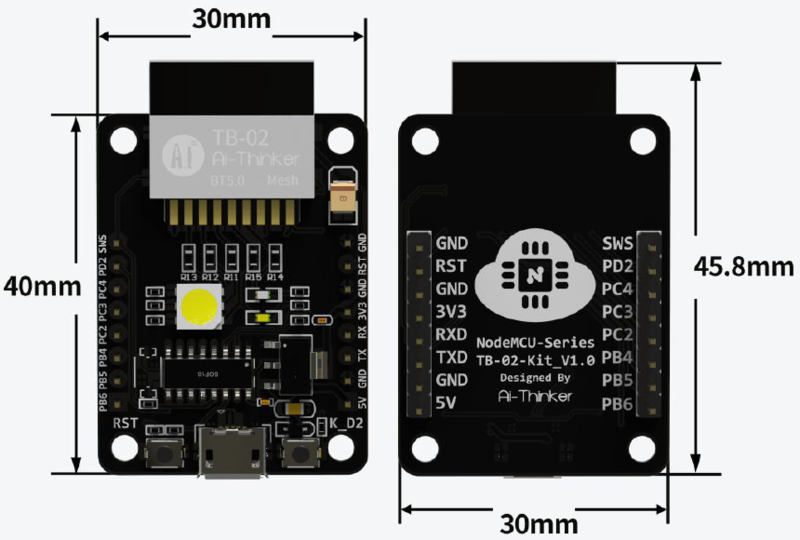

TB-02-Kit Dimensions.png

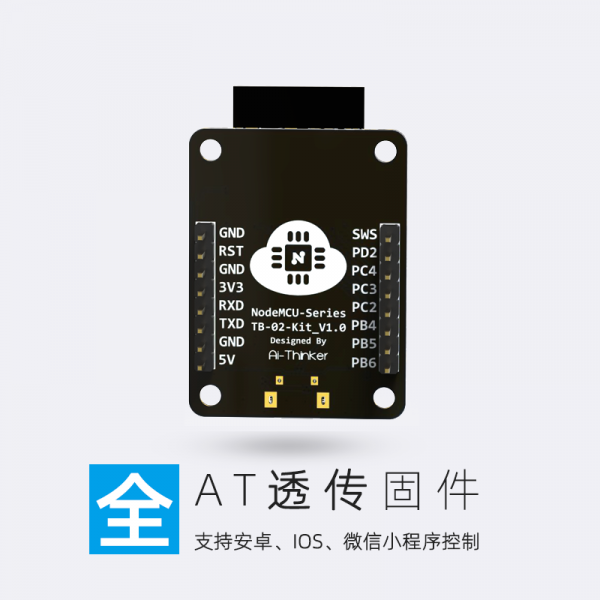

管腳定義

名稱 功能說明
GND 接地
RST 復位引腳
GND 接地
3V3 供電
RXD UART RX
TXD UART TX
GND 接地
5V 5V 供電
SWS 單線從機/UART_RTS/GPIO PA7
PD2 SPI 芯片選擇(低電平有效)/PWM3 輸出/GPIO PD2
PC4 PWM2 輸出/UART_CTS/PWM0 反向輸出/SARADC 輸入/GPIO PC4
PC3 PWM1 輸出/UART_RX/I2C 串行時鐘/32kHz 晶體輸入(可選) /GPIOPC3
PC2 PWM0 輸出/I2C 串行數據/32kHz 晶體輸出(可選)/GPIO PC2
PB4 PWM4 輸出/SARADC 輸入/GPIO PB4
PB5 PWM5 輸出/SARADC 輸入/GPIO PB5
PB6 SPI 數據輸入(I2C_SDA)/UART_RTS/SARADC 輸入/GPIO PB6

認證

  • TB-02:IoT精靈聯盟(生態)模組FCC/CE/SRRC/RoHS 注:部分帶”*”認證正在申請中。

二次開發

TB-02-Kit 模組支持用戶自己編寫固件程序,以實現定制化的功能。

SDK資源

開發教程

資源下載

商品評價

目前沒有評價。


搶先評價 “安信可 TB-02-kit 開發板  藍牙BT 5.0 透傳模組控制板套件 mesh組網 ”
