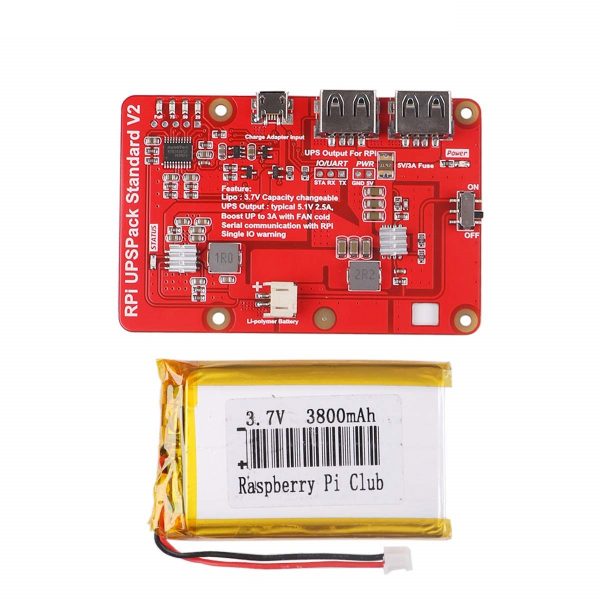

樹莓派UPS 鋰電池擴展板 不間斷電源 電量顯示 自恢復保護電源 含 4000 mAh 鋰聚合電池

-13%

樹莓派UPS 鋰電池擴展板 不間斷電源 電量顯示 自恢復保護電源 含 4000 mAh 鋰聚合電池

NT$550 NT$480 (未稅)

Availability: 尚有庫存 貨號: RPI-006576 分類: 標籤: , , , ,
  • 描述
  • 評價 (0)

描述

樹莓派UPS 鋰電池擴展板 不間斷電源 電量顯示 自恢復保護電源 含 4000 mAh 鋰聚合電池

樹莓派UPS 鋰電池擴展板 是基於 樹莓派是一種SBC主板,本身和台式Linux電腦的應用很相近。所有的系統都跑帶自帶的TF存儲卡上。但是當外部突然斷電時,TF卡上的系統數據(或者用戶數據)面臨丟失的可能,從而導致系統無法啟動的惡果。由於樹莓派在本身體積較小,在便攜式應用中,就需要一個合適的移動電源對樹莓派進行進行。基於以上的考慮,RPi Club設計了這款  樹莓派UPS 鋰電池擴展板 的產品,你可以把它當作移動電源來使用,也可以當作樹莓派的不間斷供電電源來使用。除此以外,V2版本提供了插座通訊,和單IO讓運行在Linux系統之上的軟件可以識別UPS上幾乎所有硬件/電池信息。從而決定關閉的時間點,也可以向雲端報告外部電源異常。等信息。

電池的續航測試

樹莓派UPS 鋰電池擴展板  板載電池接口為PH2.0封裝。產品提供了3種不同容量的電池可供客戶選擇。客戶還能自行連接不同容量:標準電壓為3.7V的鋰聚合物軟包電池,或者是3.7 V 18650電池組。注意:輸入UPS電池接口的電壓範圍必須是小於等於4.2​​V。(言外之意:所有電池組必須是平行關係,不能把電芯串聯)。我們建造了不同的應用組合,得到了一些續航數據。供給客戶參考不同的電池容量:

容量Pi4單機Pi4搭載官方7寸DSI屏Pi3B +搭載3.5寸GPIO屏Pi3B +搭載5寸HDMI屏Pi3B +搭載7寸HDMI屏Pi3B +搭載官方7寸DSI屏
3800毫安4.2小時2.3小時4.4小時3.2小時2.0小時4.7小時
6500毫安7.5小時4.2小時7.0小時5.8小時3.3小時7.7小時
10000毫安11.6小時6.5小時11.6小時9.0小時5.8小時13.0小時

備註:

  1. 以上所有數據單位為小時(小時)。
  2. 運行的系統為:Raspbian Buster,帶有桌面和推薦的軟件版本:2019年7月發布日期:2019-07-10,系統不做任何設置修改。
  3. 3種容量的電池完全充滿電量,然後插入樹莓派後,利用程序進行時間記錄。放電端點為UPS檢測到電池電壓低於2.8V,電池​​保護板放電放電為止。
  4. 下載,並運行UPSPACK_V2 / time_count / RPi_runtime_recoder.py進行時間記錄。當樹莓派送關機後,連接其他電源適配器讀取程序目錄下的log.txt進行續航時間的查看。

歷史介紹

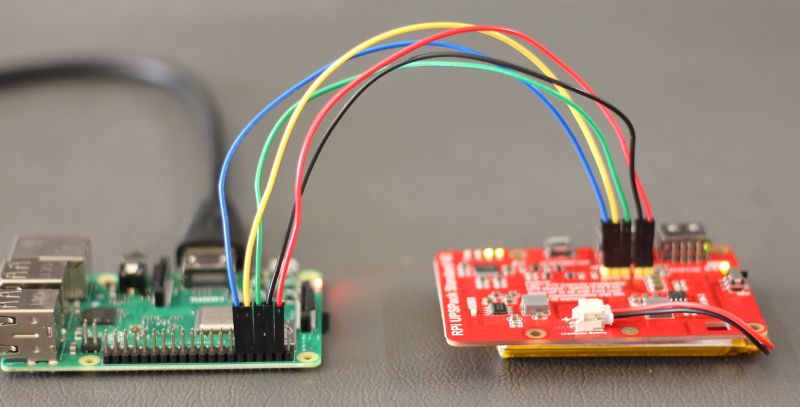

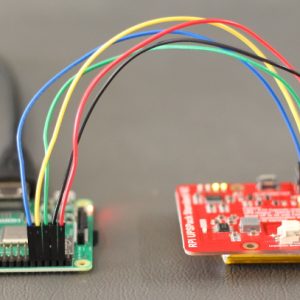

樹莓派UPS 鋰電池擴展板  V2 是在UPSPack V1版本的基礎上,增加了UPS主板和樹莓派主板進行交互通訊的能力。從而可以觀察到當前UPS上的電池電量,外部是否停電,系統輸出電壓是否正常等信息。運行在樹莓派系統上的軟件,通過獲取的這些綜合性信息,實現軟件關機的功能(防止TF卡上的文件丟失),也向指定電子郵件發送關機或停電等信息,讓用戶在手機上得到這些重要的提醒。為後續處置帶來方便。

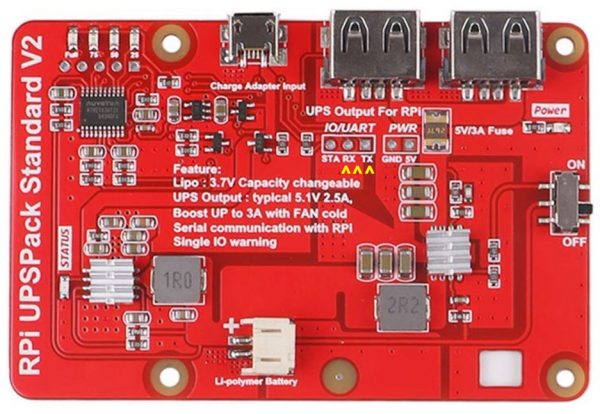

硬件參數

  1. Micro USB輸入電壓:5.1V 2-3A。電源適配器自適應輸出電流。
  2. 2個USB-A座/ 5V GPIO排針口:輸出電壓為5.1V±0.1V,所有端口輸出電流最大合計為:3.0A
  3. 帶1個UART串口,波特率:9600 8N1
  4. 帶1個IO輸出口,高損耗:表示電池工作正常。
  5. 電池輸出接口封裝為:PH2.0
  6. 4顆電量LED燈,1顆PMU工作狀態燈,1顆外部輸出電源燈。
  7. 1個外部輸出開關,用於控制PMU交流輸出的電壓。
  8. UPS板載自恢復保險絲,和3款電池內部分別自帶鋰電池保護板。防止過充和過放。

機械尺寸

因此可以直接用M2.5銅柱安裝在Pi4(Pi3)主板上。UPSPack V2和樹莓派4代/ 3代的機械小型和位置是一致的。

產品使用指南

樹莓派UPS 鋰電池擴展板
