TSL2561 Luminosity Sensor Breakout 光強感測模組 IIC 通訊 Lux 勒克斯 光強度感測器

-6%

TSL2561 Luminosity Sensor Breakout 光強感測模組 IIC 通訊 Lux 勒克斯 光強度感測器

NT$85 NT$80 (未稅)

Availability: 售完無庫存, 目前排定進口中 貨號: SNL-005273 分類: 標籤: , , , , , ,
  • 描述
  • 評價 (0)

描述

TSL2561 Luminosity Sensor Breakout 光強感測模組 IIC 通訊 Lux 勒克斯 光強度感測器

TSL2561 Luminosity Sensor Breakout是一款精密的光傳感器,在大部分可見光譜範圍內具有平坦的響應。與簡單的傳感器不同,TSL2561可以測量紅外和可見光,以更好地逼近人眼的反應。而且由於TSL2561是一個積分傳感器(它在預定的時間內吸收光線),它能夠通過改變積分時間來測量小量和大量的光。TSL2561能夠直接進行I2C通信,並能夠輕鬆實現0.1 – 40k + Lux的特定光範圍。此外,TSL12561還包含兩個集成模數轉換器(ADC),可同時集成來自兩個光電二極管的電流。每次突破需要3V的電源電壓和0.6mA的低電源電流。

TSL2561是一種成本低廉但複雜的光傳感器。與光敏電阻和光電二極管等更簡單的傳感器不同,TSL2561結合了紅外和可見光傳感器,可以更好地逼近人眼的反應。由於TSL2561是一個積分傳感器(它可以在預定的時間內吸收光線),因此它能夠測量非常小和非常大量的光。

通過一些數學計算,TSL2561可以以勒克斯輸出照明。從技術上講,一個勒克斯等於一體流明每平方米。實際上,勒克斯是衡量任何給定照明對人眼有多亮的量度。

人眼具有巨大的動態範圍,遠遠超過大多數電子傳感器。實際情況的範圍可以從星光中的0.0001勒克斯到直射陽光下的超過100,000勒克斯。TSL2561具有允許其處理這一巨大動態範圍的功能。這些設置類似於相機; 一個人可以改變靈敏度,如ASA電影評級,和積分時間,就像快門速度。像相機一樣,您可以平衡這些測量以獲得最佳效果。

Lux是一個非常複雜的測量方法,因為它涉及人眼對顏色的反應(頻率)並且該光的濃度(手電筒將產生比等效裸燈泡更高的勒克斯值)。TSL2561不是真正的光度計,但TSL2561的製造商已經將其輸出與專業設備進行了對比,以提出勒克斯近似方程。(您可以在數據表中找到這些方程式,我們也在我們的軟件庫中使用它們。)應該注意的是,雖然這些方程式可以讓您參與其中,但TSL2561不是校準儀器(也不是定價的)像一個)。如果您需要高度準確的結果,至少應該執行自己的校準。然而,對於日常使用,TSL2561遠遠優於用於照明測量的更簡單的光敏電阻和光電二極管。

完成焊接後,將3V3,GND,SCL和SDA引腳連接到Arduino。不同的Arduino型號使用不同的引腳用於I2C接口; 使用下面的圖表來確定插入所有內容的位置。

重要事項:僅將電源引腳(3V3和GND)連接到3.3V電源。較大的電壓會對器件造成永久性損壞。請注意,由於I2C使用開漏驅動器,因此將I2C引腳(DA和CL)連接到5V微處理器上的I2C端口是安全的。

TSL2561標籤引腳功能Arduino連接
SDAI2C數據引腳標記為SDA,或:

Uno,Redboard,Pro / Pro MiniA4
Mega,Due20
萊昂納多,Pro Micro2
SCLI2C時鐘引腳標記為SCL,或:

Uno,Redboard,Pro / Pro MiniA5
Mega,Due21
萊昂納多,Pro Micro3
GND地面GND
3V33.3V電源3.3V(非5V)
INT打斷可選,除非您使用中斷,否則請保持斷開狀態。

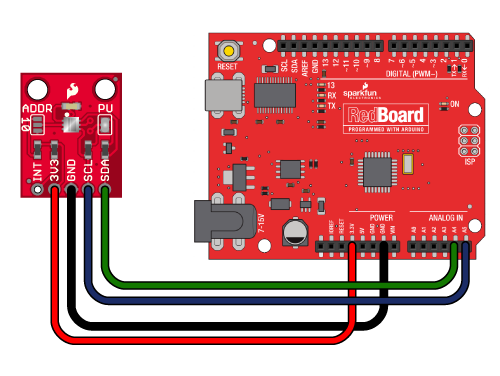

Sparkfun Redboard的連接圖

GY-2561 TSL2561 Luminosity Sensor Breakout Infrared Light Sensor Module

  • The TSL2561 is capable of direct I2C communication and is able to conduct specific light ranges from 0.1 – 40k+ Lux easily. Additionally, the TSL12561 contains two integrating analog-to-digital converters (ADC) that integrate currents from two photodiodes, simultaneously. Each breakout requires a supply voltage of 3V and a low supply current max of 0.6mA.
