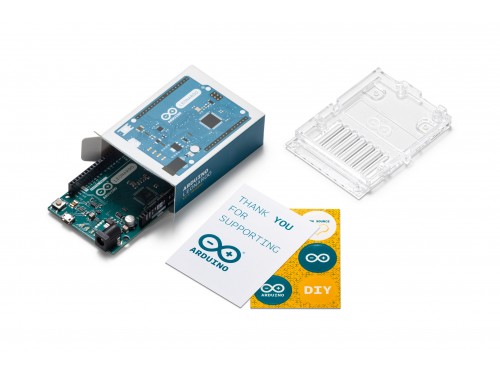

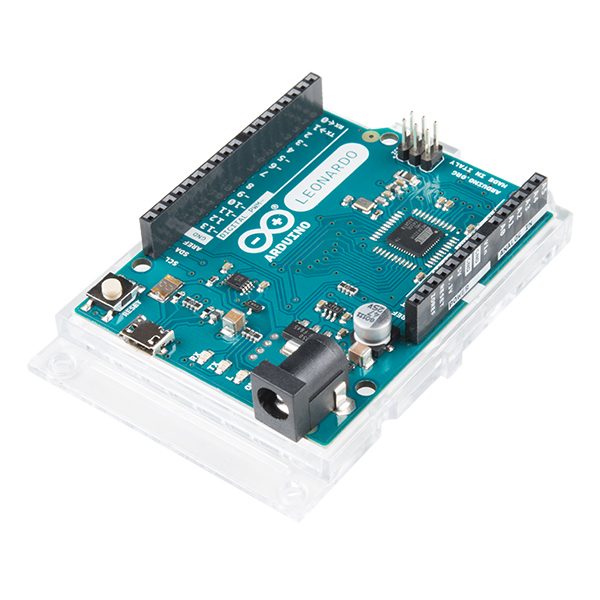

Arduino Leonardo R3 開發板 義大利 Arduino.CC 官方原廠進口 含底板

-5%

Arduino Leonardo R3 開發板 義大利 Arduino.CC 官方原廠進口 含底板

NT$980 NT$930 (未稅)

Availability: 尚有庫存 貨號: ADB-003291 分類: 標籤: , , , , ,
  • 描述
  • 評價 (0)

描述

Arduino Leonardo R3 開發板 義大利 Arduino.CC 官方原廠進口 含底板

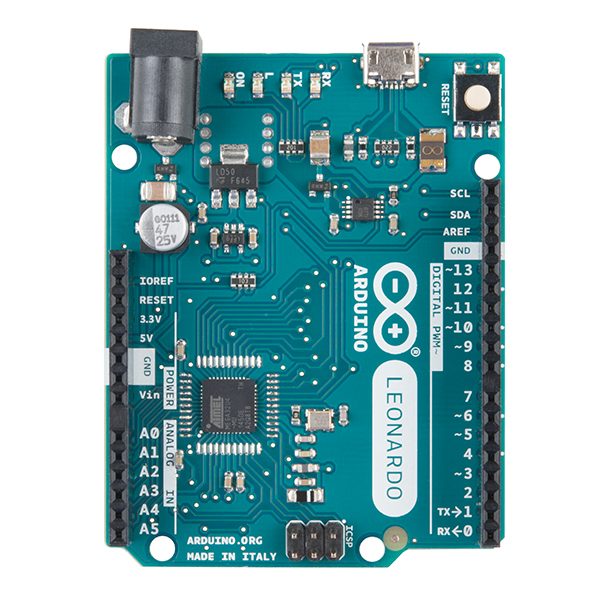

  • Arduino Leonardo R3 開發板 是基於所述 ATmega32u4(微控制器板數據表)。它具有20個數字輸入/輸出引腳(其中7個可用作PWM輸出,12個用作模擬輸入),一個 16 MHz 晶體振盪器,一個微型USB連接,一個電源插孔,一個ICSP插頭和一個複位按鈕。它包含支持微控制器所需的一切; 只需使用USB電纜將其連接到計算機,或使用AC-to-DC適配器或電池為其啟動。
  • Leonardo 與之前的所有主板都不同, ATmega32u4 具有內置的USB通信功能,無需二級處理器。這樣,除了虛擬(CDC)串行/ COM端口外,萊昂納多還可以在連接的計算機上顯示為鼠標和鍵盤。
  • Arduino Leonardo 和Uno相比,Leonardo擁有更多的擴充腳位,可以同時控制更多的周邊,進行更複雜的電路專案。另外在電路設計上亦有差異,由於Uno擁有獨立晶片處理序列埠連串接,因此透過電腦重置Uno時,並不會中斷其USB或序列埠連線;另一方面由於Leonardo的序列埠串接乃透過主處理器以虛擬方式運作,因此編輯程式重置處理器時,Leonardo與電腦的連接將會被中斷,這點請特別注意。

Arduino Leonardo R3 開發板

電源規格

Arduino Leonardo可通過micro USB連接或者外部電源供電。自動選擇電源。

外部(非USB)電源可以是AC-DC適配器(壁式),也可以是電池。通過將2.1mm中心正極插頭插入電路板的電源插座即可連接適配器。電池的引線可插入電源連接器的Gnd和Vin排針。

電路板可由6~20V外部電源供電。然而,如果電源電壓低於7V,那麼5V引腳可能會提供低於5V的電壓,電路板也許會不穩定。如果電源電壓超過12V,穩壓器可能會過熱,從而損壞電路板。電壓範圍建議為7~12V。

電源引腳如下:

  • VIN .使用外部電源時Arduino板的輸入電壓(與通過USB連接或其它穩壓電源提供的5V電壓相對)。可以通過該引腳提供電壓,或者如果通過電源插座提供電壓,則可通過該引腳使用它。
  • 5V .穩壓電源用於為電路板上的微控制器和其他元件供電。可以通過板載穩壓器由VIN供電,也可以由USB或其他穩壓5V電源供電。
  • 3V3 .板載穩壓器產生的3.3V電源。最大電流消耗為50 mA。
  • GND .接地引腳。
  • IOREF .電路板的I/O引腳的工作電壓(即電路板的VCC)。在Leonardo上,該值為5V。

規格說明

微處理器ATmega32u4
電壓準位5V
輸入電壓 (建議)7-12V
I/O 腳位20 (7組PWM / 12組類比)
每引腳 I/O DC 電流40 mA
3.3V 引腳DC電流50 mA
Flash 記憶體32 KB (ATmega32u4) 4KB為Bootloader空間
SRAM2.5 KB (ATmega32u4)
EEPROM1 KB (ATmega32u4)
時脈16 MHz
