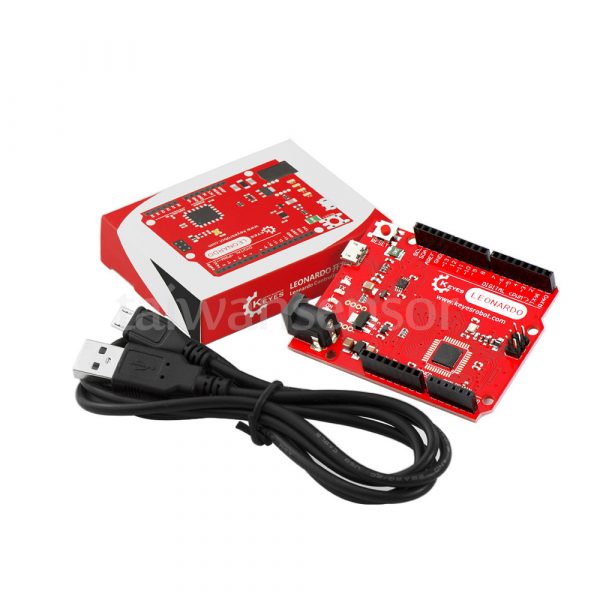

ARDUINO Leonardo R3 副廠開發板含 USB 傳輸線 CE/FCC/RoHS環保無毒

-16%

ARDUINO Leonardo R3 副廠開發板含 USB 傳輸線 CE/FCC/RoHS環保無毒

NT$310 NT$260 (未稅)

Availability: 尚有庫存 貨號: ADB-001169 分類: 標籤: , , , , , , , , , ,
Add to Wishlist
  • 描述
  • 評價 (0)

描述

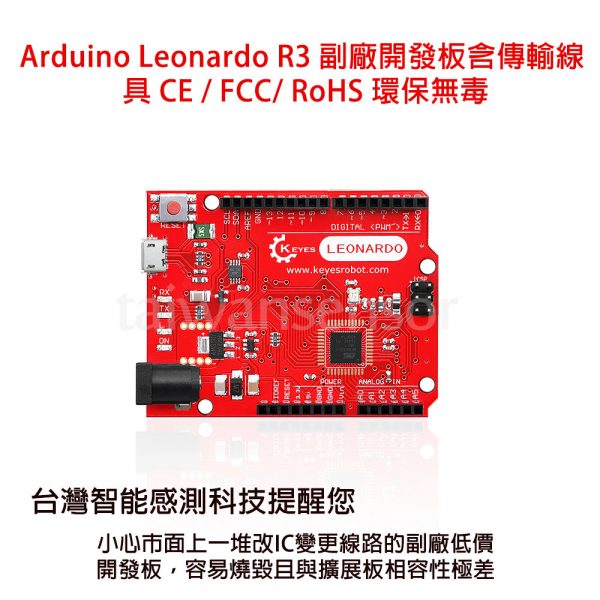

ARDUINO Leonardo R3 副廠開發板含傳輸線  具 CE / FCC/ RoHS 環保無毒

台灣智能感測科技提供的 Arduino 副廠系列產品 ARDUINO Leonardo R3 ,皆與原廠PCB設計一樣無任何修改,所有 USB 晶片與電源管理 IC 皆與原廠一樣。可適用於 Win7,Win8,Win10 免額外加裝其驅動程式,支援官方 Arduino IDE 開發軟體。產品皆通過 CE, FCC, RoHs 環保認證。您可以放心使用於您各種工業環境,甚至搭配您的產品辦理出口都是無虞的。

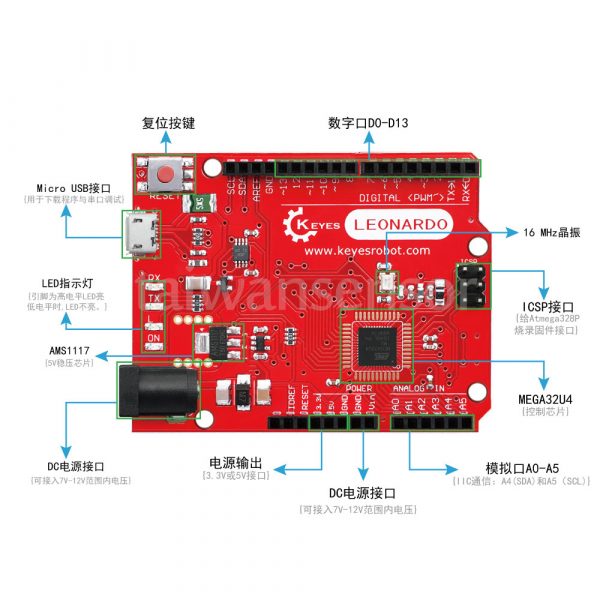

ARDUINO Leonardo R3 副廠開發板 是基於所述ATmega32u4(微控制器板數據表)。它具有20個數字輸入/輸出引腳(其中7個可用作PWM輸出,12個用作模擬輸入),一個16 MHz晶體振盪器,一個微型USB連接,一個電源插孔,一個ICSP插頭和一個複位按鈕。它包含了支持微控制器所需的一切。只需使用USB電纜將其連接到計算機,或者使用AC-to-DC適配器或電池為其啟動。 Leonardo不同於以前的所有主板,因為 ATmega32u4 具有內置的USB通信功能,無需二次處理器。這使得萊昂納多除了虛擬(CDC)串行/ COM端口外,還可以在連接的計算機上顯示為鼠標和鍵盤。

Arduino Leonardo 可以通過微型USB連接或外部電源供電。電源是自動選擇的。
外部(非USB)電源可以來自AC-to-DC適配器(壁式電源)或電池。通過將2.1mm中心正極插頭插入電路板的電源插孔,可以連接適配器。電池引線可以插入POWER連接器的Gnd和Vin引腳。
電源引腳如下:

  • VIN。Arduino板使用外部電源時的輸入電壓(而不是USB連接或其他穩壓電源的5伏電壓)。您可以通過此引腳提供電壓,或者,如果通過電源插孔供電,請通過此引腳訪問它。
  • 5V。穩壓電源用於為單片機和電路板上的其他組件供電。這可以通過板載穩壓器從VIN獲得,也可以通過USB或其他5V穩壓電源提供。
  • 3V3。由板載穩壓器產生的3.3伏電源。最大電流消耗是50 mA。
  • GND。接地引腳。
  • IOREF。電路板I / O引腳的工作電壓(即電路板的VCC)。達芬奇的電壓是5V。

產品規格

  • 控制器:ATmega32u4
  • 工作品錄:16 MHz
  • 工作電壓:5V
  • 輸入電壓(推薦):7-12V
  • 數字IO口:22 (D0-D13,D14-MISO,D15-SCK,D16-MOSI, D18-23[A0-A5])
  • PWM通道:7(D3,D5,D6,D9,D10,D11,D13)
  • 模擬輸入:12(A0-A5,D4-A6,D6-A7,D8-A8 ,D9-A9,D10-A10,D12-A11)
  • 5V數字/模擬口最大允許電流:40 mA
  • 3.3V數字/模擬口最大允許電流:50 mA
  • Flash Memory:32 KB (ATmega32u4) of which 4 KB used by bootloader
  • SRAM: 2.5 KB (ATmega32u4)
  • EEPROM: 1 KB (ATmega32u4

Leonardo 與先前的所有電路板都不同,因為ATmega32u4具有內置式USB通信,從而無需二級處理器。這樣,除了虛擬(CDC)串列/通訊連接埠,Leonardo還可以充當電腦的滑鼠和鍵盤。它對電路板的性能也有影響。

綜合整理Leonardo(李奧納多)與 UNO 兩者的不一樣 :

  • Leonardo成本比較低,各位都發現了 ~
  • Leonardo使用一個處理器,可以同時處理程式執行(run sketches)與建立USB通訊 ; 但是UNO以及其他版本,則是用兩個不同的處理器,一個處理程式執行另一個負責與電腦的USB通訊。Leonardo可以與電腦建立更彈性運用的功能,同時可以降低成本。
  • 每次重置(-按下Reset)Leonardo板時,先前建立的serial 通訊 port會中斷並重新建立。主要因為,Leonardo把建立串列通 訊的功能放在自己每次開機時的bootloader中,不用建立在電腦中;而其他的版本,都會在板子重置時,仍然保持與電腦端的USB通訊。到底這句話的意義在哪 ? 其實是提升了Leonardo板子在上傳(upload)、安裝驅動程式以及通訊三方面功能。以下說明。
    • 當你開啟 serial port時,不會重啟你的sketch程式。也就是說,你若是有寫程式在setup()中,如serial.print ; println() 或是 write(),當你開啟serial port monitor螢幕功能時,它們並不會顯示出來。
    • 可以模擬鍵盤與滑鼠的功能。當Leonardo負責串列通訊與電腦通訊並進行程式運作時,它還可以兼任類似電腦一樣,同時與鍵盤與滑鼠的通訊和運作(硬體技術叫做HID)。相關程式可以參考, Mouse.move() and Keyboard.print()
    • 建立不同的USB與串列通訊匝道。在Leonardo板子上,Serial類別指令的使用並不像其他板子去使用板上的pin 0 和 pin 1 (RX和TX)。所以,要使用Serial1這個類別函式. (See the Serial reference pages for more information.)
    • Pin角的功能不一樣。Leonardo的各個Pin腳的功能有稍微不一樣,例如SPI 與 TWI 兩者的功能稍微不同。詳細可以查看原廠的hardware page。
    • 上傳sketch程式。Leonardo板子可以利用按下Reset按鈕後,同時啟動重啟程式與上傳(Uploading…)的功能。這點其實不是很重要,除非你的板子的正常上傳程序(就是按下上傳按鈕)有問題時。

ARDUINO LEONARDO WITH HEADERS

The Arduino Leonardo is a microcontroller board based on the ATmega32u4 (datasheet). It has 20 digital input/output pins (of which 7 can be used as PWM outputs and 12 as analog inputs), a 16 MHz crystal oscillator, a micro USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.

The Leonardo differs from all preceding boards in that the ATmega32u4 has built-in USB communication, eliminating the need for a secondary processor. This allows the Leonardo to appear to a connected computer as a mouse and keyboard, in addition to a virtual (CDC) serial / COM port. It also has other implications for the behavior of the board; these are detailed on the getting started page.



MicrocontrollerATmega32u4
Operating Voltage5V
Input Voltage (Recommended)7-12V
Input Voltage (limits)6-20V
Digital I/O Pins20
PWM Channels7
Analog Input Channels12
DC Current per I/O Pin40 mA
DC Current for 3.3V Pin50 mA
Flash Memory32 KB (ATmega32u4) of which 4 KB used by bootloader
SRAM2.5 KB (ATmega32u4)
EEPROM1 KB (ATmega32u4)
Clock Speed16 MHz
Lenght68.6 mm
Width53.3 mm
Weight20 g
