Arduino 光學指紋辨識模組 UART 通訊 可儲存 127 組容量 提供Arduino使用範例與函數庫

Arduino 光學指紋辨識模組 為集成了光路和指紋處理部分的一體化指紋處理模組,具有體積小、功耗低、介面 簡單的特點,可靠性高、識別速度快、幹濕手指適應性好,指紋搜索速度快。 指紋圖像讀取時,對幹濕手指都有靈敏的反應和判斷,獲得最佳的成像品質,適用人群廣泛。 也可定制自學習適應功能,根據使用者的習慣、氣候等的變化自動調整參數,做到更好的匹配。 具備自學習功能,指紋識別過程中,提取新的指紋特徵值識別成功後將該特徵值融合到之前的指紋 特徵中,實際使用過程中越用越好用。

Arduino 光學指紋辨識模組 還具備感應手指功能,當手指按壓到指紋採集面時,模組 Touch 腳輸出高電平。  Arduino 光學指紋辨識模組 通訊介面為 USB 和 UART 兩種通信介面, 本模組作為從設備,由主設備發送相關命令 對其進行控制。 1.2 工作原理 通過光學成像原理,手指內側表面的皮膚凹凸不平產生的紋路,會形成各種各樣的指紋圖像,皮膚的 紋路在圖案、中斷點和交叉點上各不相同,在資訊處理中將它們稱作“特徵點”,每個手指的特徵都是不同的, 也就是說,是唯一的,依靠這種唯一性,我們就可以把一個人同他的指紋對應起來,通過對他的指紋和預 先保存的指紋進行比較,就可以驗證他的真實身份。 指紋識別系統通過特殊的光電轉換設備和影像處理技術,對指紋進行採集、分析和比對,可以自動、 迅速、準確地鑒別出個人身份。系統主要包括對指紋圖像採集、指紋影像處理、特徵提取、特徵值的比對 與匹配等過程。

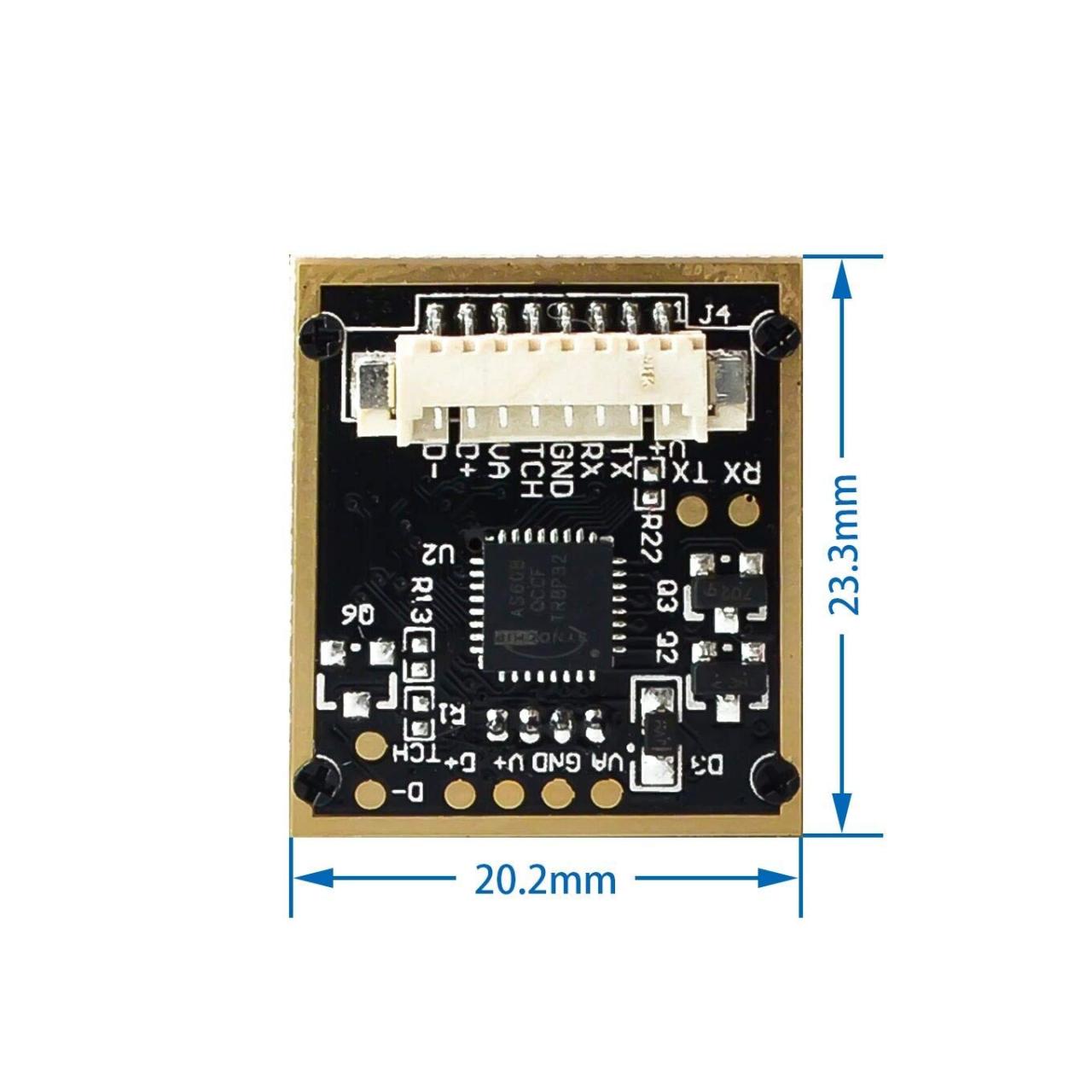

接腳說明

  • 1 +3.3V In 模組電源正輸入端。
  • 2 TX Out 串列資料輸出。TTL 邏輯電平。
  • 3 RX In 串列資料登錄。TTL 邏輯電平。
  • 4 GND - 信號地。內部與電源地連接。
  • 5 Touch Out 感應信號輸出,預設高電平有效
  • 6 TouchVin In 觸摸感應電源輸入端,3.3v 供電
  • 7 D+ - USB D+
  • 8 D- - USB D-

Arduino 光學指紋辨識模組



Optical Fingerprint Module

fingerprint module is a fingerprint processing module for integrating the light path and fingerprint processing part, has small volume, low power consumption, simple interface, high reliability, fast recognition and good adaptability for dry or wet finger, quick search speed of fingerprint.When reading fingerprint image, it has sensitive reaction and judgment to dry or wet fingers, and obtains best image quality. Thus, it can be applied widely by most of people in the world.



It can also customize the adaptive function of learning and adjust the parameters according to the users’ habits and climate change, so as to make a better match.In the process of fingerprint identification, the new fingerprint feature can be extracted and integrated into the previous fingerprint feature, which can work better and better in practice.The JM-101 module also has the function of sensing fingers, and when the finger presses on the fingerprint acquisition surface, the module Touch feet output high level.

The JM-101 module has USB and UART communication interface. This module is controlled by related command from the main equipment.
